牙科學水膠體印模材料拉伸粘接強度試驗裝置

本裝置用于3A 型及匹配藻酸鹽組合試樣的拉伸粘接強度試驗，整套包含：成對試樣成形模具、試樣調直支撐槽、對開圓管式試樣支撐環、金屬 / 樹脂圓片、管狀穩定靜載砝碼組件。

執行標準

YY 1027-2018 7.9拉伸粘接強度試驗(僅適用于3A型和所匹配的藻酸鹽組合的試樣)

一、上下對開式拉伸試樣成形模具(圖A.11)整套由蓋、主體、蓋固定銷組成，材質:樹脂/金屬

1.蓋

o 外徑:32 士1 mm

o內腔直徑:029士0.01mm

o總高度:16.5士0.1mm;內腔深度:6.5士0.5 mm

。定位銷孔:1處;通氣孔:中≈2mm;中心螺紋孔(適配吊環螺栓)

2.主體

o 總高:25 士0.1 mm

o 上口外徑:028.97士0.01 mm,上口內徑:026士0.1mm。中間最小內徑:19士0.05mm，底部外徑:22士0.1mm

。上口臺階高度:10士0.1mm;錐段高度:5.5mm;底部直段高度:2士0.1mr

3.蓋固定銷

o 長度:45 mm,銷直徑:2.4士0.1mm

4.吊環螺栓:配套，用于連接模具組合與試驗機;配套蓋加固盤(聚L蓋使用)

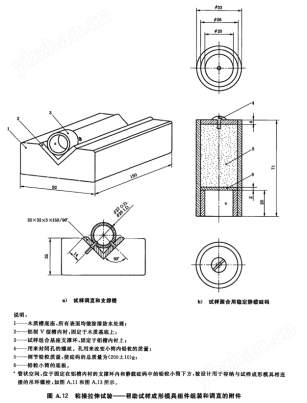

二、試樣裝配組調直和支撐槽(圖A.12a)

1.木質槽底座:外形尺寸150mmX90mmX35mm,全表面防水涂漆處理

2.鋁制V型槽內襯:90°V型槽，固定在木質底座上

3.試樣組合基座支撐環(對開圓管式試樣支撐環)

外圓外徑027OD,內孔內徑20 ID

支撐環安裝于鋁V槽內襯，與模具、靜載砝碼筒空間尺寸匹配

三、靜載砝碼組件(圖A.12b，管狀穩定負載)

1.砝碼筒外形:總高71mm，底板厚2mm，底部開口段高度20mm

2.筒體外徑033 mm,中層內徑026 mm,內孔o20 mm

3.頂部帶密封螺絲:可拆裝，用于增減內部鉛粒，砝碼總質量:200士10g

4.內部填充鉛粒，用于試樣成型施加靜載;筒內部空腔用于容納模具吊環螺栓

四、金屬 / 樹脂圓片（制凹陷窩用）

- 直徑：約 25 mm

- 厚度：約 1.5 mm

- 材質：金屬或樹脂

- 用途：在藻酸鹽印模材料上挖出凹陷窩，用于注入瓊脂材料

五、裝置配套與功能說明

1.試樣調直功能:V型支撐槽+支撐環組合，實現試樣模具組合水平同軸調直(圖A.13)

2.試樣組合結構:上半模具填充藻酸鹽材料、下半模具填充瓊脂材料;上下模具對接后施加 200g靜載，固化后用于拉伸粘接強度測試

3.材質:模具、固定銷可選用金屬或樹脂;支撐內襯采用鋁材;底座為防水處理木材

4.工裝精度:尺寸公差嚴格遵循圖紙標注，形位公差保證模具合模同軸度

六、試驗適用

·試驗對象:3A型藻酸鹽印模材料及其匹配試樣，測試?yán)煺辰訌?qiáng)度

工裝整套包含:成形模具(2半模+銷+吊環)、V型調直支撐槽、對開支撐環、200g可調鉛粒靜載祛碼筒、中25X1.5mm取樣圓
