步入式高低溫試驗箱WTHC-08F技術參數全解析——從溫濕度指標到核心配置深度解讀

文章引言

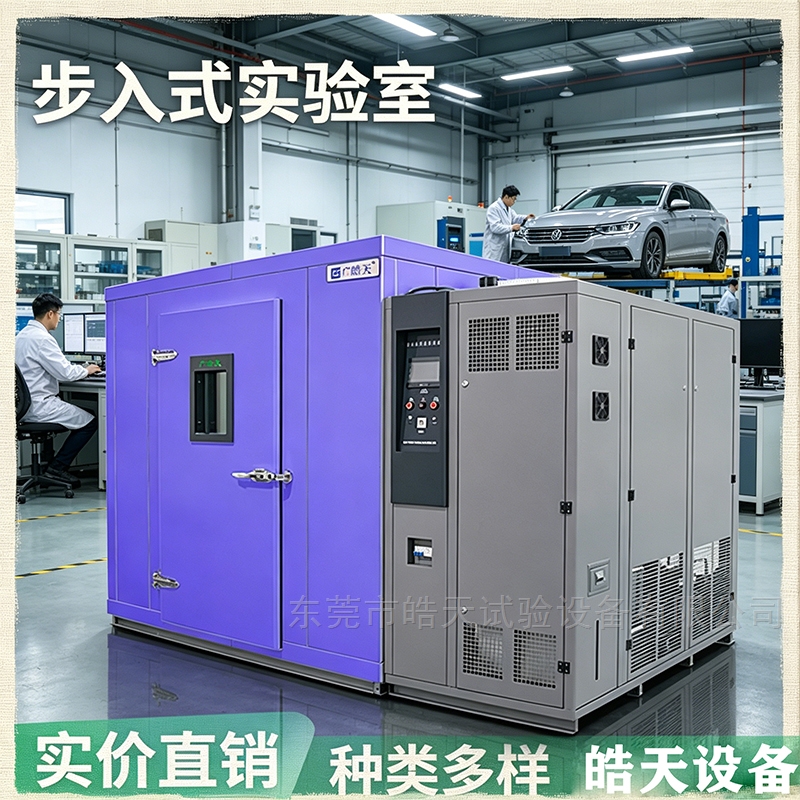

步入式高低溫試驗箱作為大型環境模擬測試裝備，其技術參數直接決定了設備能否滿足測試需求、能否真實復現環境應力條件。WTHC-08F是東莞市皓天試驗設備有限公司（品牌：皓天鑫）推出的一款步入式高低溫試驗箱，適用于國防工業、航天工業、自動化零組件、汽車零部件、電子電器、塑膠化工、食品制藥等行業的耐熱、耐寒、耐干性能測試及品質管理工程。

本文從實際應用角度出發，對WTHC-08F的技術參數進行全面梳理與深度解讀，涵蓋溫度性能、濕度性能、尺寸規格、制冷系統、控制系統、安全保護及適用標準等核心維度，旨在幫助采購、研發及質量管理人員準確理解該設備的參數含義，并據此判斷其是否契合自身的測試需求。文末附有選型指南和采購建議供參考。

數據說明：本文所列技術參數綜合參考了多個信息源，不同供應商提供的配置可能存在差異。WTHC-08F支持非標定制，用戶可根據實際需求對溫度范圍、升降溫速率、濕度功能等進行定制，具體參數以購銷合同及技術規格書為準。

一、技術參數總覽

WTHC-08F的溫濕度控制性能參數匯總?cè)缦?，所有性能指標均在無試驗負荷、無層架情況下穩定2小時后測定；溫度上升及下降時間是指在風冷式、室溫25℃、空載條件下測定的性能。

多溫度范圍選型說明

WTHC-08F根據用戶需求提供多種溫度范圍配置方案：

高溫范圍可按照用戶的需求做到150℃。用戶應根據自身產品的極限工作溫度及相應試驗標準的要求，在標準基礎上預留10℃～20℃余量進行選型。

二、設備尺寸與結構配置

2.1 箱體尺寸

WTHC-08F提供約8立方米的標稱容積，內部尺寸不低于2000mm×2000mm×2000mm，外部尺寸不高于2500mm×2300mm×2500mm。

選型提示：選擇步入式試驗箱時，需精確測量待測樣品的長×寬×高（含包裝或支架），建議箱體有效容積至少為樣品總體積的3倍，以保證充足的氣流循環空間，避免樣品周圍出現局部溫差過大。

2.2 結構與材質

2.3 箱體內部配置

三、溫度性能參數

3.1 溫度范圍

WTHC-08F的標準溫度范圍為-40℃～+120℃（任意可調）。根據用戶需求，可提供-20℃～+80℃（T型）、-70℃～+80℃（S型）等配置，高溫可擴展至150℃。

3.2 溫度波動度：±0.5℃

溫度波動度表征設備在穩定狀態下箱內任意一點隨時間變化的溫度振幅，WTHC-08F控制在±0.5℃以內（空載時）。±0.5℃的指標意味著控溫系統能快速響應溫度偏差并精確補償，確保測試過程連續穩定。

3.3 溫度均勻度：≤2.0℃

溫度均勻度表征設備穩定狀態下箱內各測點之間的溫度差值。WTHC-08F將均勻度控制在≤2.0℃（空載時）。這一指標對于大批量樣品同步測試至關重要，能有效避免因箱內空間溫度梯度導致的測試誤差。

3.4 升降溫速率

WTHC-08F的升溫速率為約3.0～4.0℃/min（平均），降溫速率為約0.7～1.2℃/min（平均）。兩者均可根據用戶需求進行非標拓展，最快可達2-10℃/min，滿足快速溫變試驗的需求。

四、濕度性能參數

WTHC-08F可擴展加裝濕度控制系統，實現恒溫恒濕與交變濕熱試驗功能。濕度系統采用外置隔離式、全不銹鋼鍋爐式淺表面蒸發式加濕器。

五、制冷系統與核心配置

5.1 壓縮機配置

WTHC-08F的制冷系統配置因供應商而異，主流配置有以下兩類：

5.2 制冷系統詳細參數

5.3 制冷系統技術亮點

不同溫域采用不同壓縮機工作：冷凍系統采用二元式低溫回路系統設計，于不同溫域采用不同壓縮機工作，使設備使用壽命更長。

制冷回路自動選擇：自控裝置具有隨溫度設定值自動選擇運轉制冷回路的性能，實現高溫狀態下直接啟動制冷機、直接降溫。

節能設計：降溫時啟動R404A、R23，除濕時只啟動R404A，有效降低能耗。

環保冷媒：采用R404A、R23環保制冷劑，符合國際環保法規要求。

六、控制系統

WTHC-08F配備高精度進口可編程控制器，具體配置參數如下：

控制精度

設定精度：溫度±0.1℃、濕度±0.1%R·H
指示精度：溫度±0.1℃、濕度±0.1%R·H

七、空氣循環系統

WTHC-08F采用強制通風循環與平衡調溫調濕法，確保工作區溫濕度分布均勻。

八、安全保護系統

WTHC-08F內置多重安全保護裝置，確保設備及測試樣品的安全。異常狀況發生時，控制器熒幕上即時自動顯示故障狀態，切斷電源開關，并提供故障排除方法。

此外，設備還配備時序記號接點功能，可使運轉過程中對外輸出控制接點，提供使用者進行動態試驗與電腦監控。

九、滿足標準

WTHC-08F的設計與制造嚴格遵循以下國家標準和試驗規程，確保測試結果的可靠性和可比性：

十、選型指南

10.1 基于測試對象的尺寸選擇

選擇步入式試驗箱時，應遵循以下原則：

“三分之一原則” ：樣品總體積（含夾具）不超過試驗箱有效容積的1/3，確保溫濕度均勻分布

“預留空間原則” ：樣品與箱體內壁、風道、傳感器保持≥15cm距離，避免局部氣流受阻

“承重適配原則” ：根據樣品重量選擇對應承重能力的箱體

WTHC-08F的8立方米空間適合汽車零部件、大型電子設備、新能源電池包等產品的單件測試，或中小批量產品的批量測試。

10.2 基于溫度范圍的選擇

10.3 基于濕度需求的選擇

需要濕熱測試：須選配濕度功能（35%～95%RH，可擴展至20%～98%RH），適用于85℃/85%RH“雙85”濕熱循環

純高低溫測試：可選擇純高低溫型號，降低采購成本

10.4 基于升降溫速率的選擇

常規速率：WTHC-08F標準配置（升溫3.0℃/min左右，降溫0.7～1.2℃/min）可滿足GB/T 2423、IEC 60068等通用標準要求

快速溫變：若需進行應力篩選試驗（ESS），可定制快溫變功能，升降溫速率最高可達2-10℃/min

十一、應用領域

WTHC-08F可廣泛應用于以下行業的可靠性測試：

十二、保養維護與安裝要求

12.1 定期維護保養清單

12.2 安裝環境要求

空間預留：設備周圍應預留至少800mm維護及散熱空間

地面承重：安裝地面單位承重能力≥500kg/m2，并確保地面平整

電源條件：AC 380V ±10%，50Hz，三相五線制，功率容量不少于30~40kW

環境溫度：最佳運行環境溫度5℃～25℃，超出范圍需加裝空調

電磁環境：附近不應有強電磁輻射源，以免干擾傳感器信號

十三、核心價值總結

WTHC-08F步入式高低溫試驗箱在技術參數和核心配置上的綜合表現，可概括為以下幾個核心價值點：

溫度性能精準可靠。±0.5℃的溫度波動度與≤2.0℃的均勻度，配合PT100鉑電阻傳感器與PID+S.S.R協調控制系統，能夠為各類精密測試提供高度穩定的環境條件。

制冷系統高效持久。采用法國泰康或德國比澤爾品牌全封閉壓縮機，配合復疊式二元低溫回路系統設計，于不同溫域采用不同壓縮機工作，有效延長設備使用壽命。

控制系統智能易用。5.7英寸進口全彩觸摸屏搭配10組×100段的大容量編程能力，支持中英文界面切換、實時曲線顯示與RS485/232數據導出，兼顧操作便捷性與測試靈活性。

安全防護面面俱到。集成漏電保護、超溫保護、壓縮機超壓保護、斷水保護等多重安全裝置，異常時自動切斷電源并顯示故障代碼，全面保障設備與人員安全。

標準覆蓋全面。滿足GB/T 2423系列、GB/T 10592、GJB 150等多項國家及軍標準，為產品環境適應性測試提供可靠的合規保障。

選購WTHC-08F時，建議用戶結合自身產品尺寸、溫度需求、測試標準和預算進行綜合評估，與供應商充分溝通技術細節，包括非標定制、現場施工方案、設備驗收校準等。對于本文所引用的技術參數，請以廠家提供的正式技術規格書及購銷合同約定為準。
