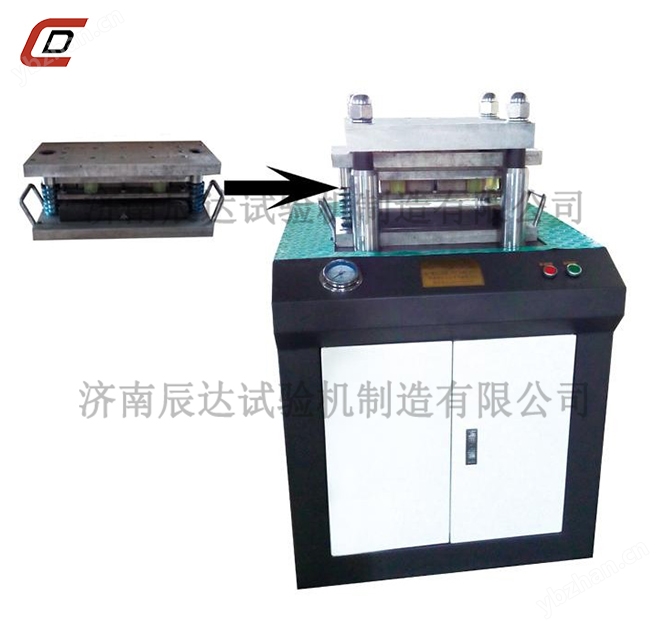

金屬拉伸試樣制樣機

一、概述:
金屬拉伸試樣制樣機主要用于壓制薄板等材料的標準試樣,由主機、液壓缸、液壓源和相應工裝模具組成,主機受力框架采用整體鋼板加工而成,剛性好,結構簡單,操作方便。液壓源采用三相電機驅動高壓油泵, 安全閥限制壓力,由手動換向閥實現油路換向,即活塞桿的向下壓剪運動和向上復位移動等動作, 當手動換向閥在常態即不操作時閥芯處于中間位置,活塞停止移動。液壓油的壓力由耐震壓力表指示。如更換模具或其他附具,還可作為一般壓力機使用,拓展更多的使用功能。
二、特點:
1、該儀器能夠滿足 GB/T228-2010《金屬材料室溫拉伸試驗方法》等標準中規定的制樣要求,設備能夠根據模具將試樣一次壓制成型自動停止,試樣落在下平臺上,試樣表面平整無劃痕,周邊無毛刺;
2、試樣模具有足夠好的強韌性,壓制過程中能承受 300KN 的壓力而不損壞,模具采用優質合金材料, 不易磨損,使用壽命高;
3、試樣模具能方便更換,每次更新時間小于 10 分鐘(附帶試樣加工圖紙);
4、設備能夠由一人獨立操作完成,操作過程一鍵完成,一次制樣時間小于 2 分鐘;
三、技術參數
1. 壓力負荷:300KN;
2. 有效壓縮空間:260mm;
3. 加工試樣厚度:3.0mm;
4. 活塞直徑:ф140mm;
5. 活塞行程:100mm;
6.電源:380V 2.0KW
7. 模具規格:3.0mm 一套;
8. 按客戶要求提供啞鈴形試樣模具或(見圖一、圖二)
