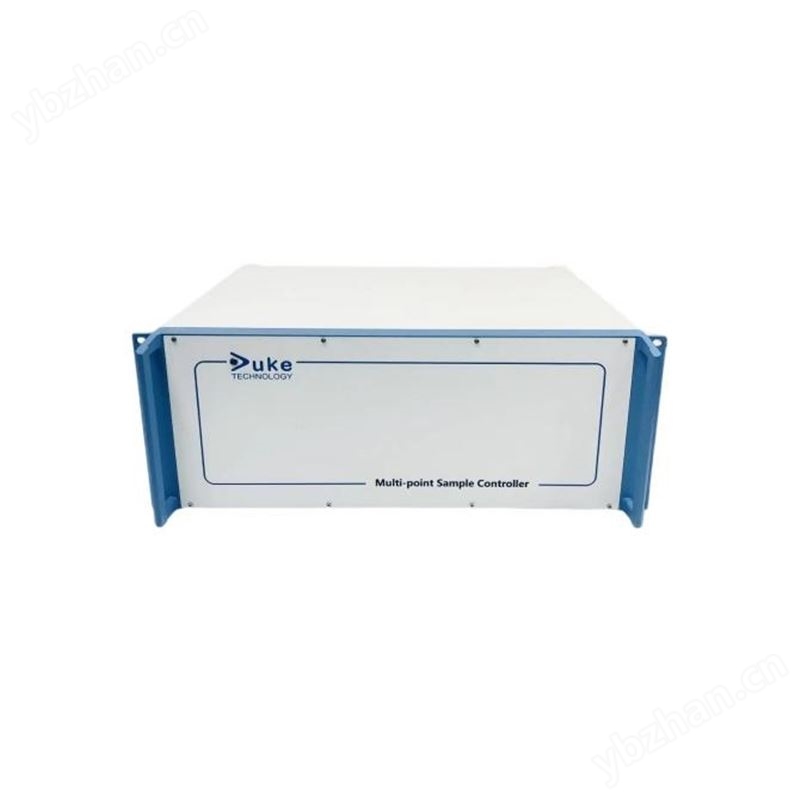

MPS110多點氣體采樣器可以自由擴展氣體采樣點，從8通道到24通道，儀器可以適用于微小流量氣體采樣和高溫氣體工況。多路示蹤氣體釋放通道，釋放系統出廠校準完成，定期自檢功能能夠進場檢查儀器狀態，確保儀器穩定運行；

為了檢測分析氣體的濃度，經常需要自動測量不同位置不同工況多個地點的氣體濃度，使用MPS110 多點采樣釋放儀和一臺氣體分析儀(比如DKF10或者DKG ONE)使多點多通道測量輕松變?yōu)楝F(xiàn)實，高性價比的解決方案。

通過Win-PC上的應用軟件進行配置和控制，并自動存儲數據，為Excel格式；

通過不同的接口實現標準的數字或者模擬量輸出；

釋放系統標配為3個釋放通道，每個都配有可控電磁閥，根據不同釋放任務，最多可同時選擇3個釋放通道。通過使用者通過軟件操作并控制每個釋放的通道質量流量控制器（MFC) 來決定釋放出口的示蹤氣體流量，控制分析中存儲示蹤氣體的校準標定數據。

典型的氣路連接與信號連接的系統示意圖如下所示，為了分析一個密閉空間的通風效率和密閉性，進行12個點的采樣和1個點的示蹤氣體釋放。

MPS110多點氣體采樣器 特性與功能

典型為8通道，可選擇定制12/16/24等通道

自動控制和計算至釋放地點的示蹤氣體的量和實時流量

典型為3路示蹤氣體釋放通道，可擴展更多通道

低吸收率的SiO2涂層的不銹鋼閥組

每個通道的抽氣距離大于100米

每個通道選擇時間可以從1~99min

實時顯示每個激活通道

預沖洗備用等待氣路

通過一個可見的流量控制閥實現自動流量控制

不同的接口RS232,RS485,Modbus,Ethernet或者光纖

通氣管線和過濾器材質可選：PTFE/PFA/FEP/PP或者不銹鋼

預報警設置和零電勢接觸器

所有通道可選死區時間

可選60℃閥體加熱

可選250℃高溫版本閥體和不銹鋼管路

與專業的GasviewF10通風控制分析軟件進行遠程控制和通訊；

通風控制分析軟件可以與多點采樣釋放儀MPS110、紅外光聲光譜氣體分析儀DKG-ONE/DKG-F10、外圍聲光報警器、總控SCADS/DCS系統以及第三方溫度壓力風速等相連接，具有協調控制釋放/采樣、多點采樣分析、氣體濃度實時分析采集、檢測報告、數據曲線顯示、打印報表、歷史數據查詢等功能。數據具有時間戳、空氣年齡、空氣交換次數等。

釋放方式：脈沖釋放用以衰減測量，恒定釋放用以流量測量，多個釋放閥門可選擇同時工作；

豐富的連接功能

MPS110多點采樣器可允許多種不同的配置方案，比如可選擇管線類型，管線粗細，管線接口，軟件可根據客戶定制，多任務集成等等。

右圖為8通道采樣連接示意圖：

技術參數

采樣

采樣通道：8通道、12通道、16通道、24通道、32通道、64通道，可定制

通道切換時間：1秒（雙抽氣泵模式），10秒（單抽氣泵模式），可設置1秒~10分鐘；

采氣流量：>1L/min;

采氣壓力：>30KPa

采氣溫度：-30℃~50℃

采氣濕度：RH90%，無凝露

釋放

釋放通道：3通道，可定制多通道；

釋放泵參數：壓力>10kPa,每個釋放通道的補充體積流速：>4 m/s

釋放示蹤氣體壓力：來自示蹤氣體鋼瓶：300kPa+/-10% 絕對壓力

釋放氣體管路：PTFE或者PFA材質，DN3mm，長度50米（可選擇其他規格，需重新標定校準）

釋放時間：<1 分鐘（通過50米標準管子輸送示蹤氣體）

釋放量精度：± 2%

質量流量控制器MFC

由于示蹤氣體的釋放是由質量流量控制器來控制的 (3400ml/min@N2)，不同氣體的摩爾質量不一樣，所以不同的示蹤氣體體積流速也不同，其中：

示蹤氣體的體積流速是在加壓絕對壓力300 kPa的前提下

1）SF6            1.4 ml/s ~17.5 ml/s

2）氟利昂R134a   1.5 ml/s ~ 18.5 ml/s

3）CO2二氧化碳   1.7 ml/s ~ 21 ml/s

通用

供電：110~240VAC 50Hz@ 150W

體積：48.4cm Wx15.0cm Hx45 cm （機架式），51.85cmx40.5cmx23cm（便攜式）

重量：10.5kg（機架式），13kg（便攜式）
