LoRa整體框架圖

射頻信號的接收流程

射頻--->中頻--->基帶，下面按照?qǐng)D中標的序號開始介紹：

1、天線接受射頻信號后，（經過聲表面濾波器轉換，將電波轉換成電信號），得到高頻信號

2、高頻信號需要經過低噪聲放大器LNA（也叫高頻頭吧？）處理，將信號放大，同時，信號被轉換成差分信號，差分信號經過混頻器，和內部振蕩源混頻，得到正交的中頻信號(I/Q)；（之后還要經過一系列濾波器和放大器，把信號轉換成ADC可以識別的范圍，具體我也講不清楚）

3、模擬信號轉數字信號：正交中頻信號通過ADC進行模數轉換，得到中頻數字信號

4、再就是降頻

5、接著整波；（當然也有自動頻率校準（AFC）、自動增益控制（AGC）啥的處理）

6、降頻后的信號經過LoRa解調器解調，得到基帶信號，即原始信號，由原始信號得到數據包

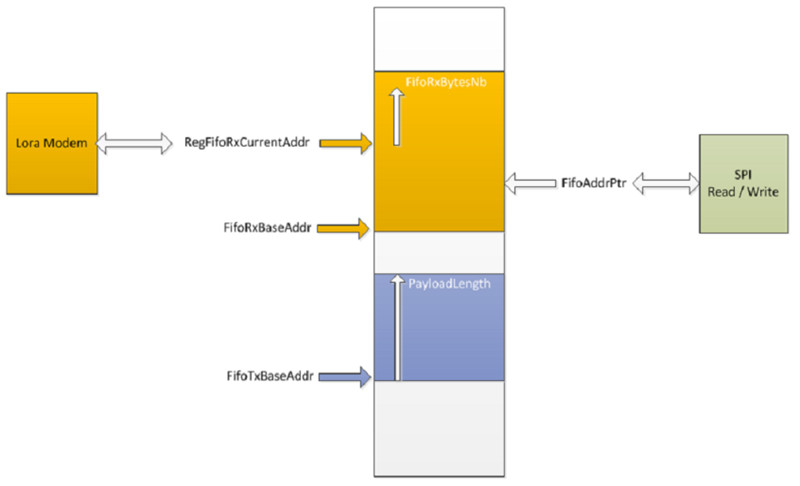

7、將數據包放到LoRa的接收數據緩沖區（即FIFO的RX區）

8、MCU通過SPI接口訪問寄存器，寄存器RegFifo(0x00)讀取接收緩沖區的數據
