產品概述

變焦視覺位移監測儀 非接觸位移在線預警面向橋梁、隧道、鐵路路基、水庫大壩、邊坡、深基坑、擋土墻及建筑結構等工程場景，采用自動變焦巡測、高清圖像采集與智能識別技術，對無源靶標進行遠距離、非接觸式的水平位移、豎向位移和沉降變化監測。

工作原理

監測主機通過變焦鏡頭采集目標區域圖像，系統自動識別靶標位置并完成坐標計算，再結合現場標定參數換算為位移數據。對于不同距離、不同尺寸的監測目標，設備可按照項目設置調整焦距、巡測順序和采集周期，連續輸出各測點的位移變化結果，為結構變形分析和施工影響評估提供數據支持。

核心功能

1. 自動變焦巡測：適應近端與遠端多斷面監測需求，減少重復配置設備的工作量。
2. 多點動態監測：支持按項目配置多個測點，可查看單點曲線和整體變化趨勢。
3. 非接觸式測量：靶標端無需供電及通信布線，現場安裝和維護更加靈活。
4. 復雜環境適應：支持自適應補光、透霧成像、防抖動、姿態校正和數據濾波。
5. 數據連續可靠：支持本地存儲、斷網緩存、恢復連接后自動補傳及告警閾值設置。

主要參數

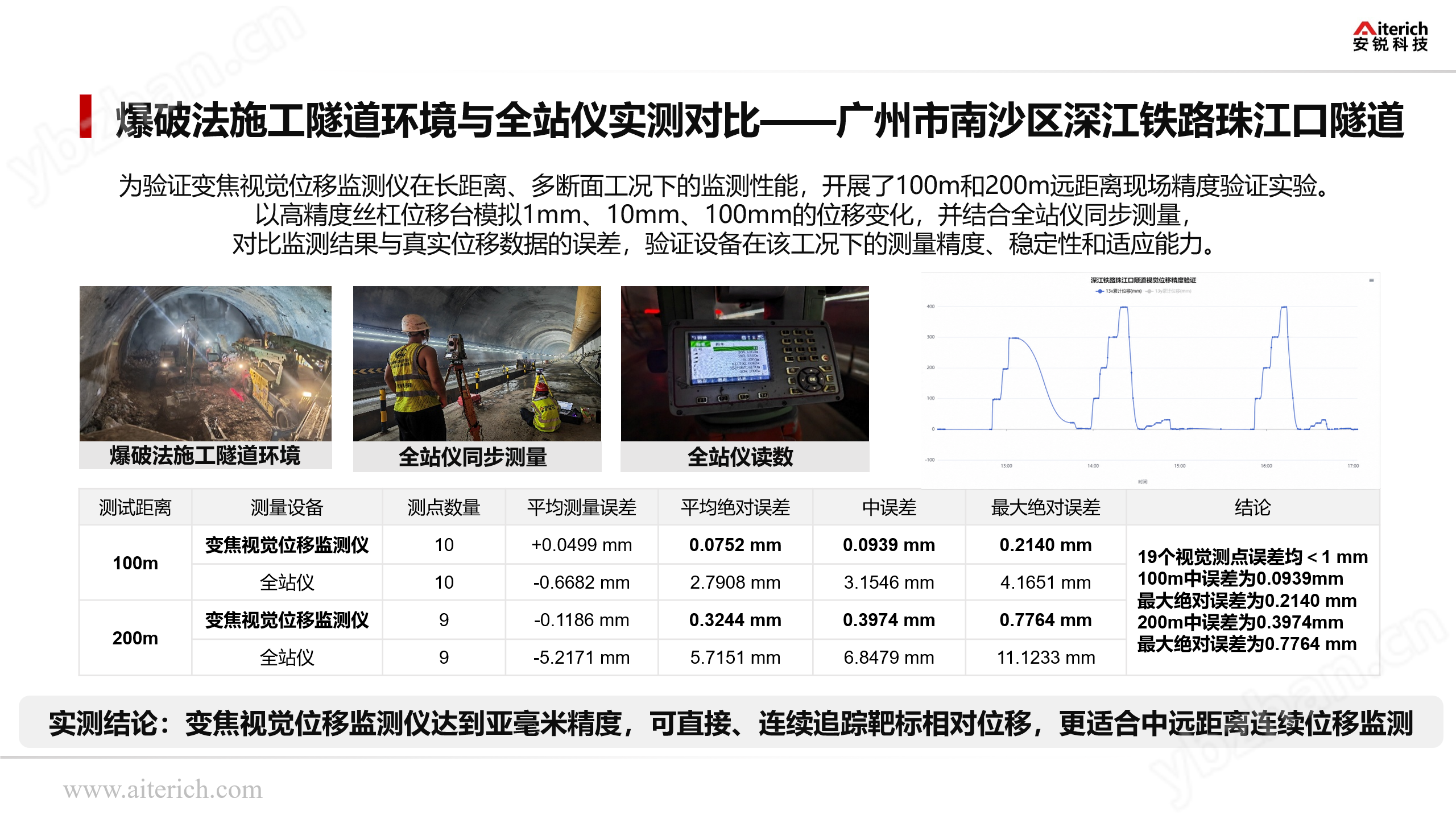

測量范圍：1～400m；測點數量：1～1000點，按項目配置；實驗室測量精度：±0.1mm@1～200m；隧道實測精度：≤1mm@1～200m；工作溫度：-25℃～+60℃；防護等級：IP67；通信方式：4G、WiFi；數據協議：MQTT、HTTP、Modbus。

系統組成

系統通常由監測主機、變焦鏡頭、無源靶標、補光單元、安裝支架、通信模塊和云平臺組成。主機負責圖像采集、目標識別、數據計算與本地存儲；云平臺用于查看實時狀態、視頻畫面、位移曲線和歷史記錄，并支持報表導出、分級預警及第三方平臺對接。具體組件數量和安裝方式可根據監測距離、測點分布和現場條件確定。

應用場景

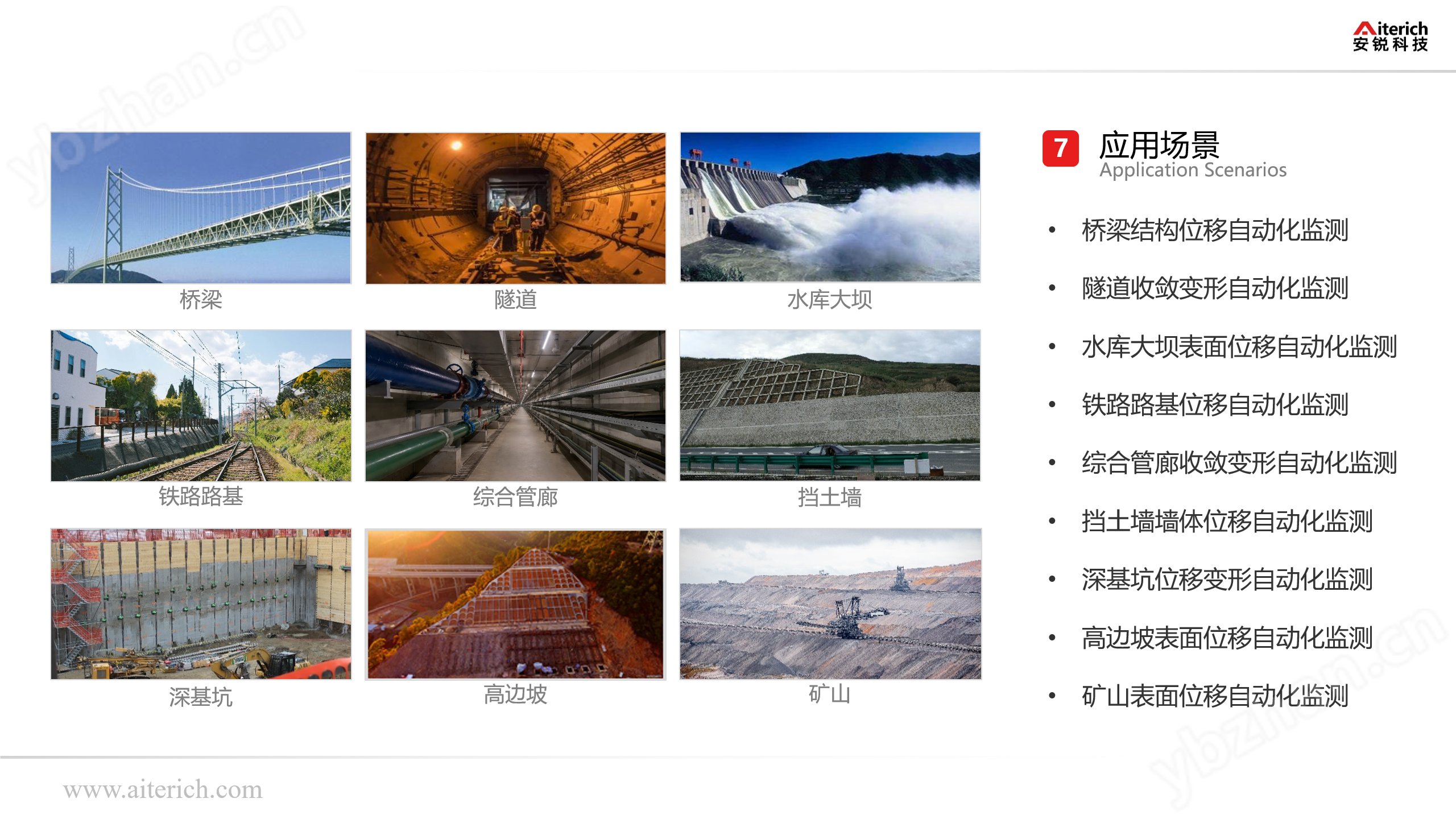

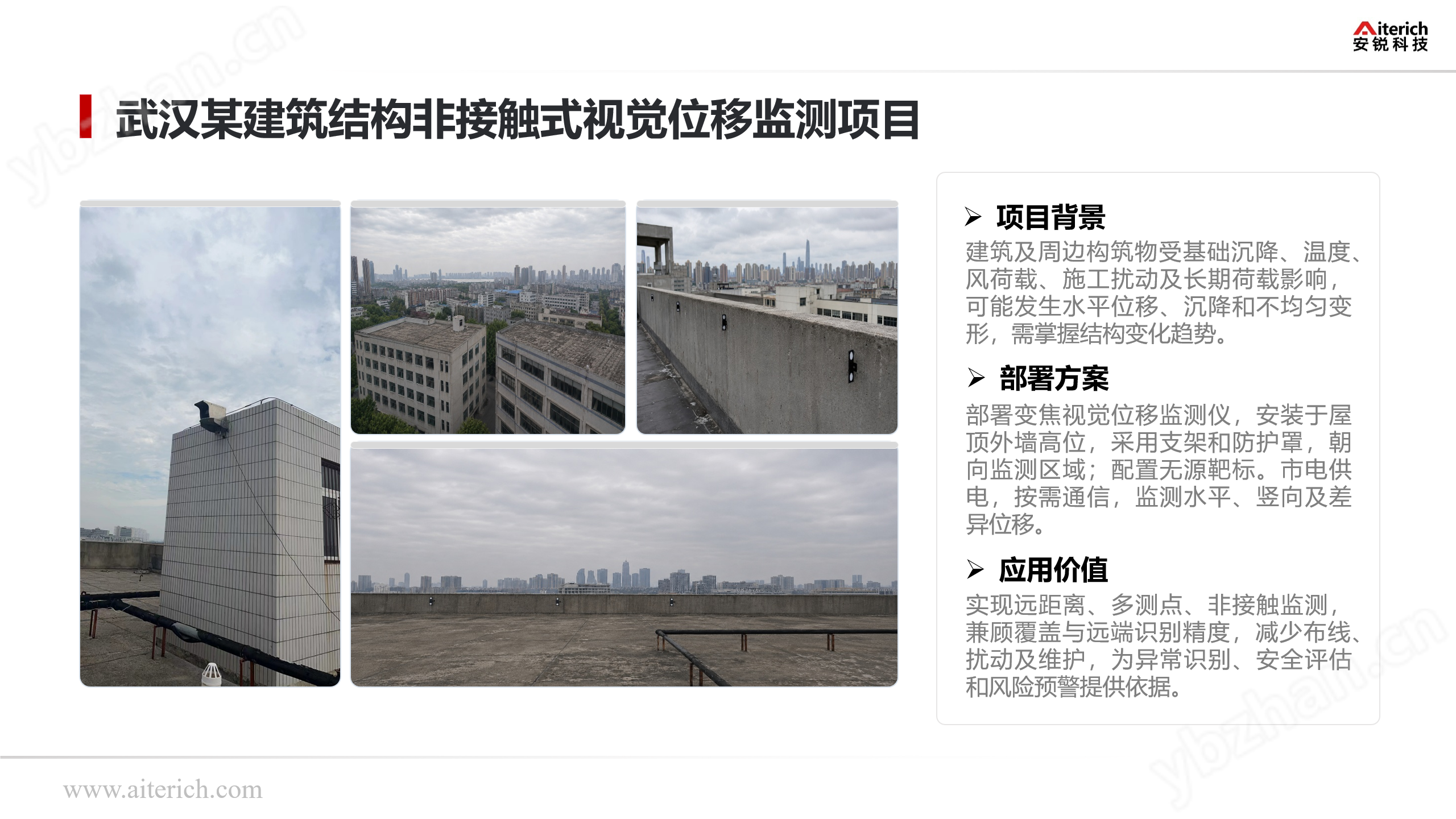

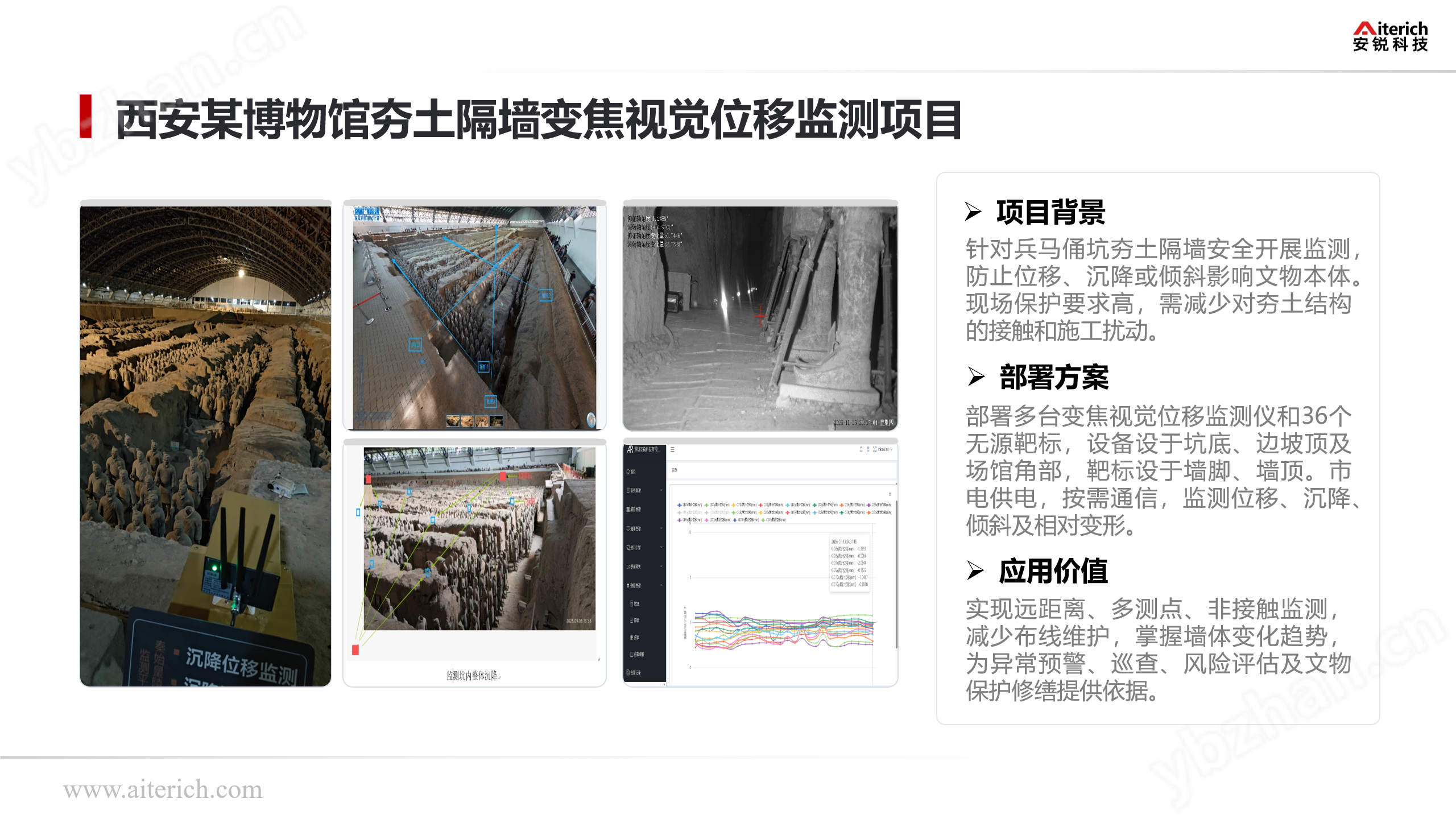

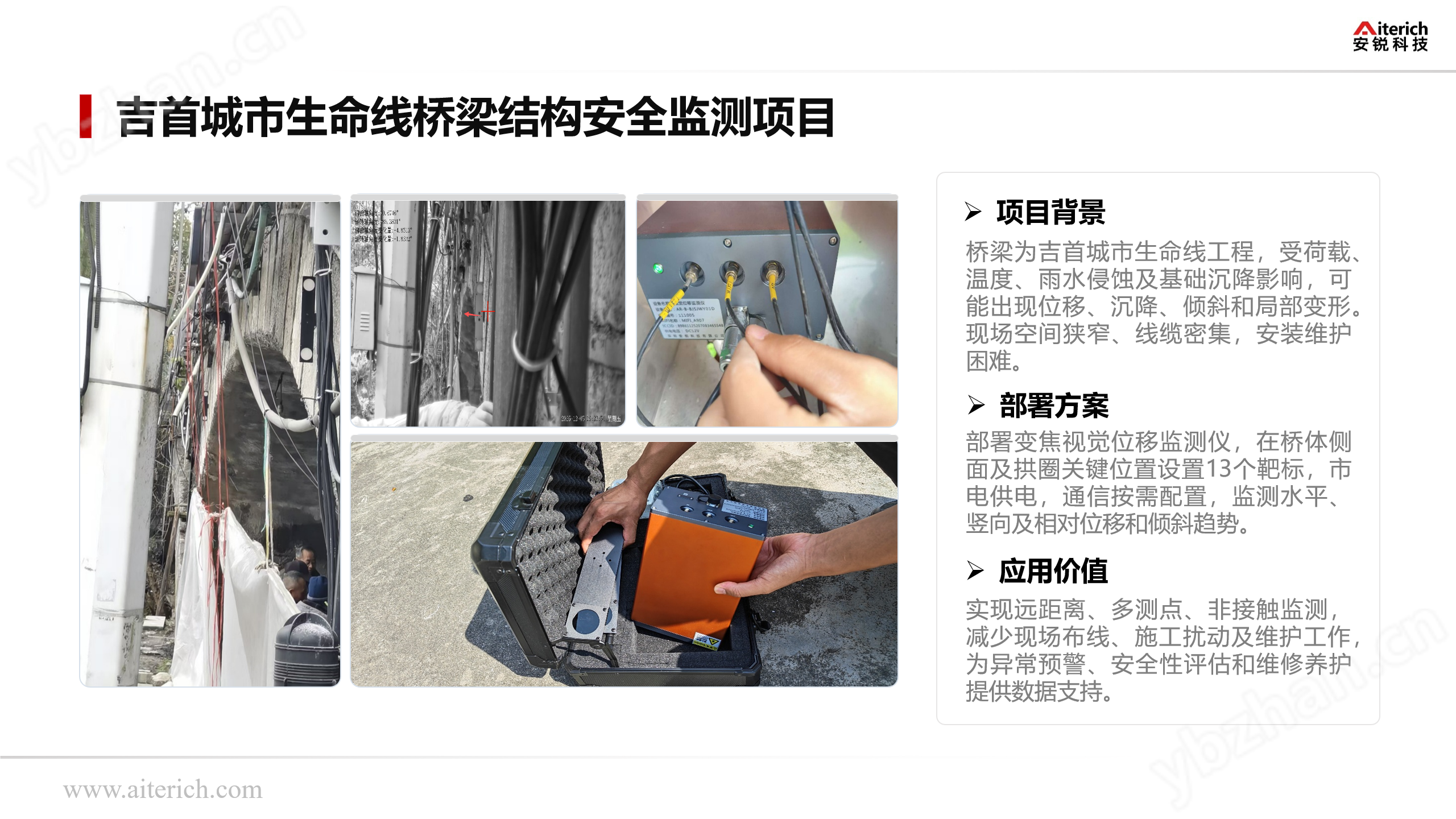

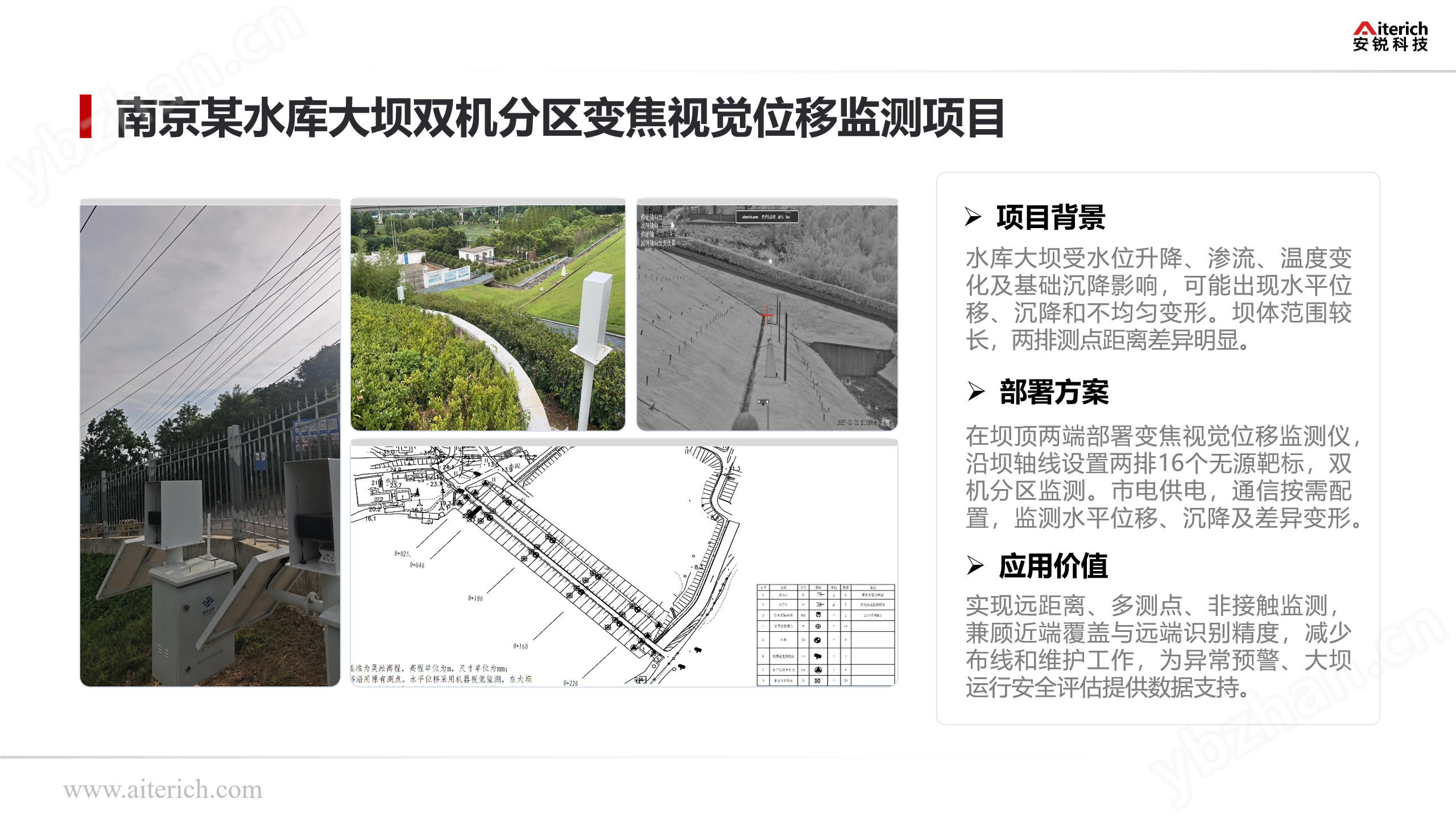

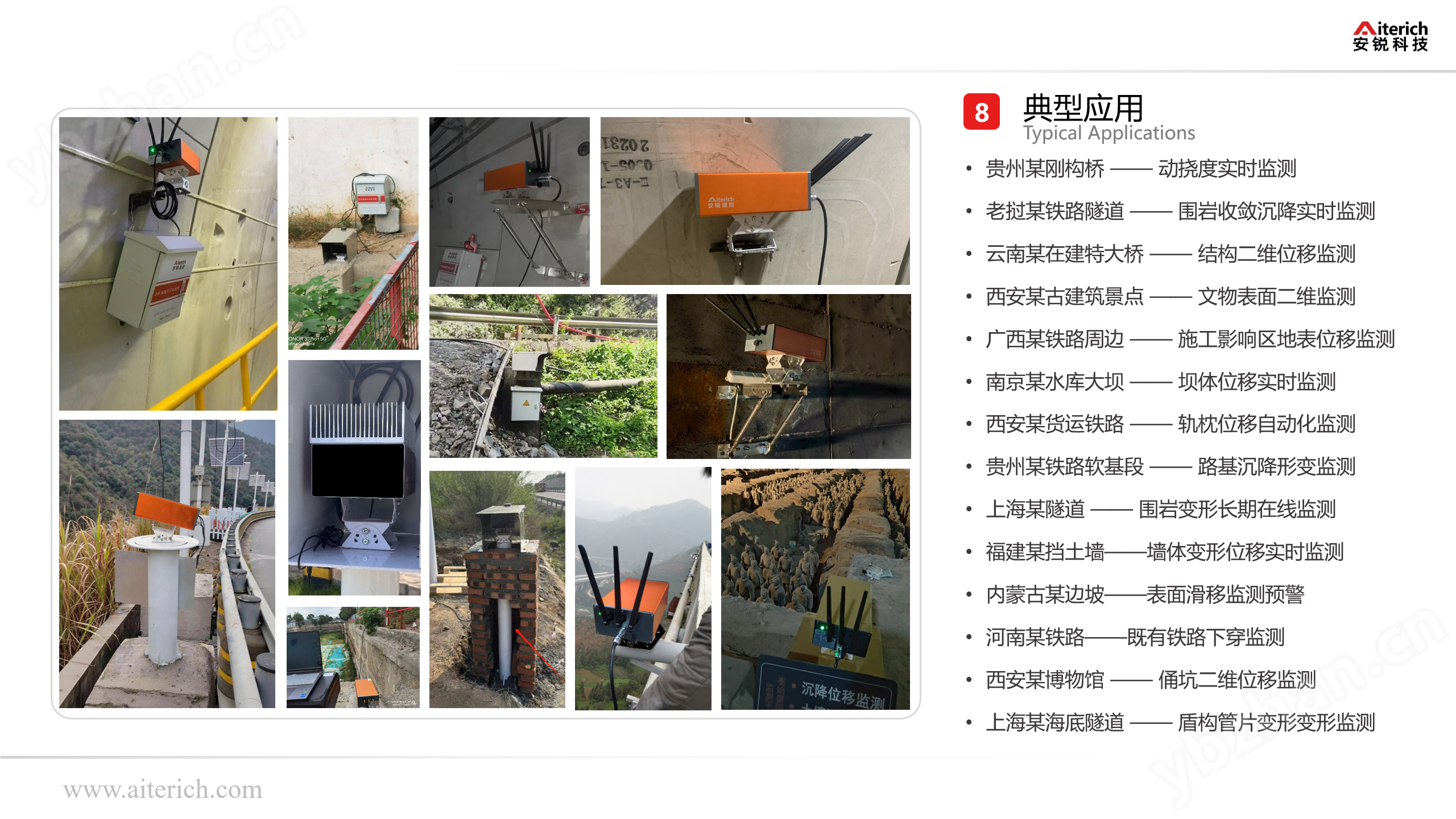

變焦視覺位移監測儀 非接觸位移在線預警適用于橋梁撓度與沉降觀測、隧道拱頂及周邊收斂監測、鐵路路基沉降監測、大壩與邊坡變形監測、深基坑及擋土墻位移監測、建筑結構長期在線監測和施工影響監測。使用前應確認視線無遮擋，完成設備安裝、靶標布設和現場標定，并根據工程要求設置合理的采集周期和預警閾值。

產品優勢與服務

設備采用模塊化配置，便于根據監測距離和測點數量擴展應用。系統可與現有結構健康監測平臺協同使用，形成從現場采集、數據傳輸、趨勢分析到異常預警的完整流程。項目實施時可結合現場環境、安裝空間、通信條件和數據接口要求進行方案設計，并對初始數據進行校驗，保證后續監測結果具備連續性和可追溯性。
