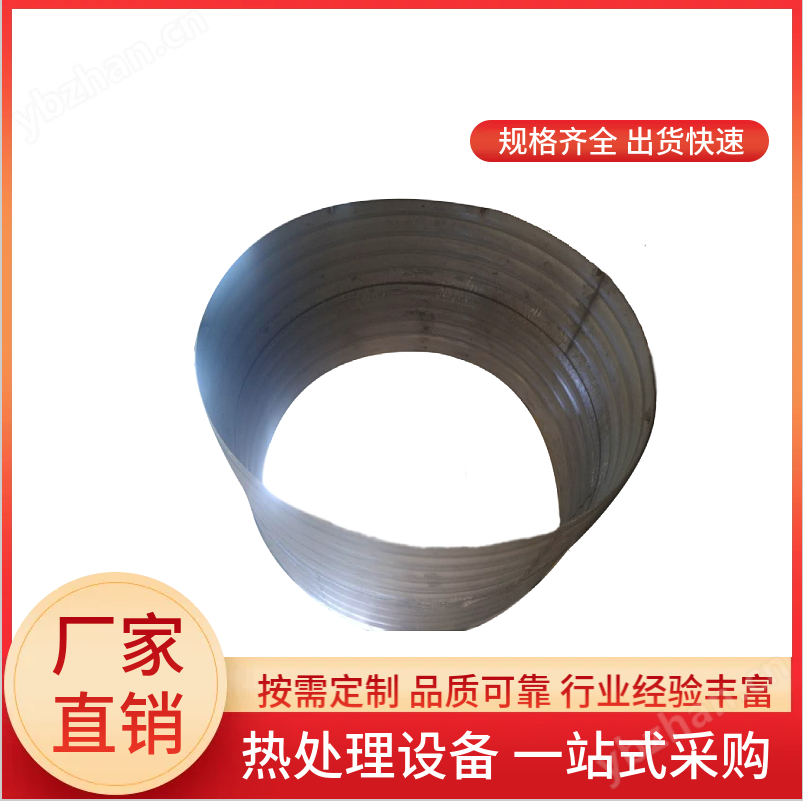

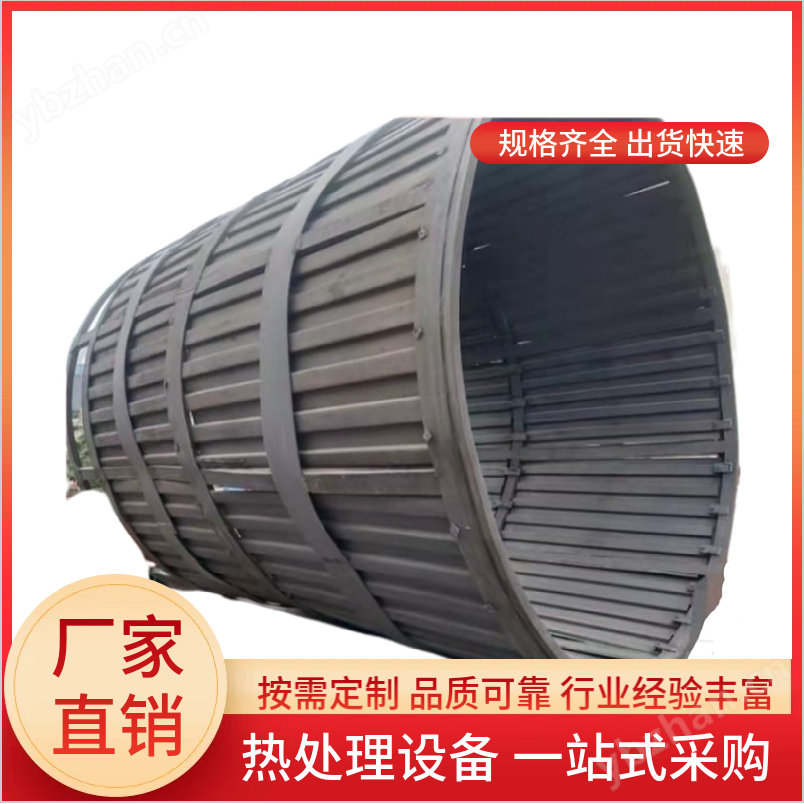

非標定制帶馬弗導風筒是熱處理設備中的爐內結構部件,由導風筒與馬弗板集成一體,安裝于井式爐、網帶爐、箱式爐等熱處理設備的爐膛內部,構成爐內氣流循環與隔離保護系統。
導風筒引導高溫循環氣流沿設定路徑流動,與爐內循環風機配合形成強制對流風道,使熱空氣或保護氣體在爐膛內均勻分布,提升爐溫均勻性;馬弗板將加熱元件或燃燒區與工件加工區隔開,避免工件直接受熱輻射,同時穩定爐內氣氛。
非標定制帶馬弗導風筒產品適用于滲碳爐、滲氮爐、退火爐、回火爐等熱處理設備,是保障工藝一致性、延長加熱元件壽命的部件。
1. 氣流組織優化
導風筒與爐壁之間形成環形或錐形氣流通道,與爐頂循環風機配合,引導高溫氣體沿設計路徑強制循環,消除爐內溫度梯度。在井式爐中,導風筒懸掛于爐蓋下方或支撐于爐底,與爐壁保持一定間距(建議≥200mm)形成強制對流風道;在網帶爐中,采用方形或弧形導流式結構,使熱空氣均勻分布于網帶上下兩側。
2. 馬弗隔離保護
馬弗板將工件加工區與加熱元件或燃燒區隔開,避免工件直接受熱輻射,同時穩定爐內氣氛、減少外界空氣干擾。此結構有助于實現清潔熱循環,減小直接火焰沖擊。
滲碳爐專用設計:采用錐形導流結構,底部通道面積不小于中上段,防止氣流受阻,保障碳勢均勻。
滲氮爐專用設計:使用懸掛式支撐機構,配合定位部提升穩定性。配置多級出氣管,貫穿導風筒與馬弗罐,使氣氛氣體快速均勻滲透。
3. 耐高溫抗腐蝕
采用高溫耐熱鋼板(310S、RA330、1.4301、1.4404等)或高性能合金制造。310S不銹鋼在輕微循環工況下耐氧化腐蝕可達2000°F,適用于中等滲碳?xì)夥?。更苛刻的滲碳?xì)夥湛蛇x擇RA330或RA333材質。
標準型工作溫度≤900℃,高溫合金型可達1050-1200℃。表面可做防火阻燃涂層處理,適應滲碳、氮化等腐蝕性氣氛環境。
