一、技術概述

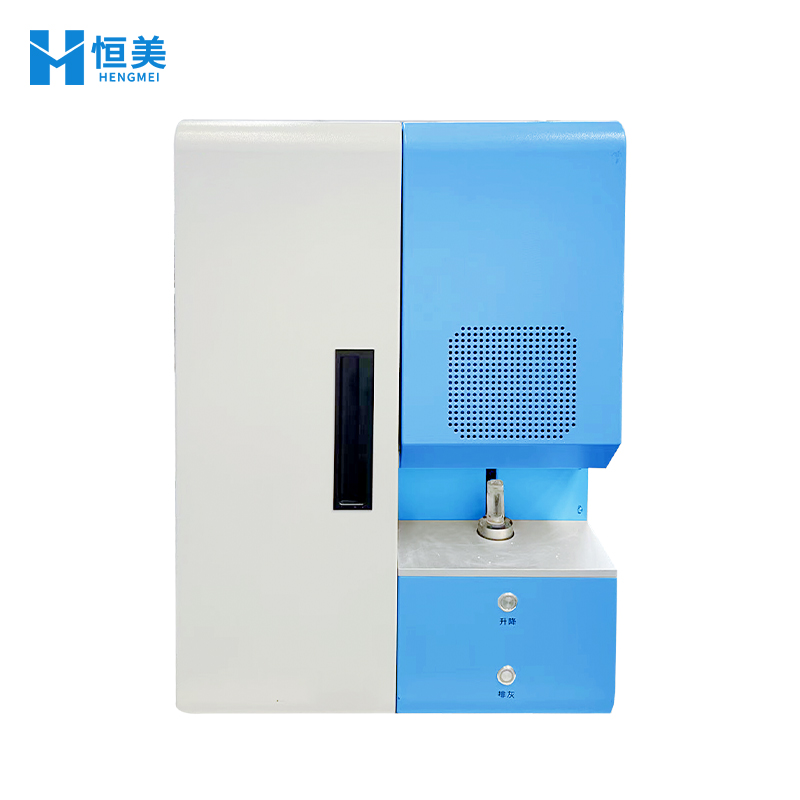

高頻紅外碳硫分析儀基于高頻感應燃燒 - 紅外吸收法原理，用于快速、準確測定鋼鐵、合金、有色金屬、礦石、水泥、玻璃等材料中碳和硫元素的含量。恒美智造 HM-CS 采用模塊化一體化設計，集高頻爐、氣路、電路和紅外檢測四大獨立模塊于一體，代表國際主流設計理念。

二、核心技術詳解

2.1 紅外檢測技術

HM-CS 采用非色散紅外吸收法（NDIR）檢測碳和硫。配備熱釋電紅外傳感器和高精度 CO?/SO?專用濾光片。紅外檢測池采用等溫式電子熱平衡技術，池溫控制精度達 ±0.1℃，有效提高分析數據重復性和再現性。

關鍵技術參數：

紅外光源：鉑銠合金貴金屬微型紅外發光體，壽命＞10000 小時

反射鏡：金屬鍍膜反射鏡，反射率＞95%

濾光片：歐洲進口窄帶濾光片，中心波長定位精度高

傳感器：進口熱釋電固態紅外傳感器，探測率達國際水平

A/D 采樣：高精度采樣卡，可有效檢測 ppm 級碳硫含量

2.2 高頻感應加熱技術

高頻爐采用 3.5 千瓦風冷陶瓷功率管，降額使用確保功率穩定且元件長壽命。主振電容采用額定電流 100 安培真空陶瓷電容，介質損耗極低。

技術特點：

功率管：風冷陶瓷功率管，導熱散熱效果好

功率控制：軟件程序升溫，連續可調

感應線圈：特種涂層處理，消除氧化打火風險

金屬連接件：銅鍍銀 + 抗氧化導電膜，接觸電阻低

防護設計：專業防高頻泄漏裝置，保護操作人員安全

2.3 氣路系統技術

氣路系統采用全進口意大利 CAMOZZI 氣動元件，電磁閥壽命百萬次以上，氣缸無油潤滑技術，適用于惡劣現場環境。

氣路創新技術：

多路供氧設計：頂吹氧 + 專用大流量通道，滿足難熔樣品需求

三級穩壓：減壓表→精密流量閥→精密流量控制器

自動反吹排灰：每次分析后正壓脈沖排塵

自動清掃系統：同時清掃金屬過濾網和石英燃燒管

爐頭恒溫加熱：開機即可分析，無須預熱

物理脫水裝置：消除結晶水對硫分析的影響

2.4 全量程線性定標技術

HM-CS2048 斷點全量程線性定標技術，結合重量、壓力、流量和溫度補償，實現從 ppm 級到百分之級的全量程高精度分析。碳檢測上限 99.99%，硫檢測上限 99.99%。

三、整機設計理念

3.1 模塊化一體化設計

高頻爐與紅外檢測系統一體化設計，大幅縮短氣路連接路線，減少管壁吸附釋放效應，提高可靠性和維護便利性。

3.2 防電磁干擾設計

信號線和電源線增加屏蔽裝置，高頻振蕩系統加裝防電磁波泄漏裝置。電路系統采用大規模集成設計，全部機械焊接，確保長期穩定運行。

四、分析性能驗證

五、適用標準

GB/T20123 鋼鐵 總碳含量和總硫含量的測定

GB/T223.68 鋼鐵及合金 碳含量的測定

GB/T223.71 鋼鐵及合金 硫含量的測定

ISO9556 鋼和鐵 碳含量的測定 紅外吸收法

ISO4935 鋼和鐵 硫含量的測定 紅外吸收法

（本報告書由恒美智造技術研發中心編制，V2026.4）
