很多實驗室的采購困境不是"要不要買"，而是"買了幾臺放哪兒？"。

半導體封測廠、連接器廠、家電廠的可靠性實驗室，常見場景是這樣的：手上同時有幾十批來料和產品要做濕熱篩選，單箱一次只能測一小批，排隊成了常態；但實驗室的場地早就滿了，配電容量也到頂了。

于是問題變成了一個工程題：在既有的面積和配電條件下，怎么把濕熱測試的并行工位翻上去？

復層式恒溫恒濕試驗箱就是為這個問題設計的。

一、先看清楚：你現在到底卡在哪

加設備之前，值得先把三個約束條件分別量一遍。因?yàn)?加一臺更大的箱子"和"加一臺復層式的箱子"，解決的不是同一個瓶頸。

約束 1：場地面積。一臺 408L 立式恒溫恒濕箱，外箱尺寸大約 890×1905×1536mm（W×H×D），正面占地約 1.37㎡，但你還要在背面和側面留出 60~80cm 的散熱距離——實際占用往往要到 4~5㎡。

約束 2：配電容量。恒溫恒濕箱的功率不低，408L 機型約 6.5kW（-40℃ 檔）。實驗室配電是按總?cè)萘吭O(shè)計的，三臺設備就是約 20kW，很多時候不是錢的問題，是電不夠。

約束 3：人是配套的。一臺箱一次只能裝一批樣品，一次試驗往往幾十到上百小時。如果只有一臺，樣品只能排隊；試驗員還得反復設程序、取記錄。

三臺單箱并行解決的是約束 3，但會把約束 1 和約束 2 頂?shù)綐O限。一臺復層式則是從另一個方向解題：把三個（或兩個）獨立溫區疊起來。

二、復層式是怎么"疊"的

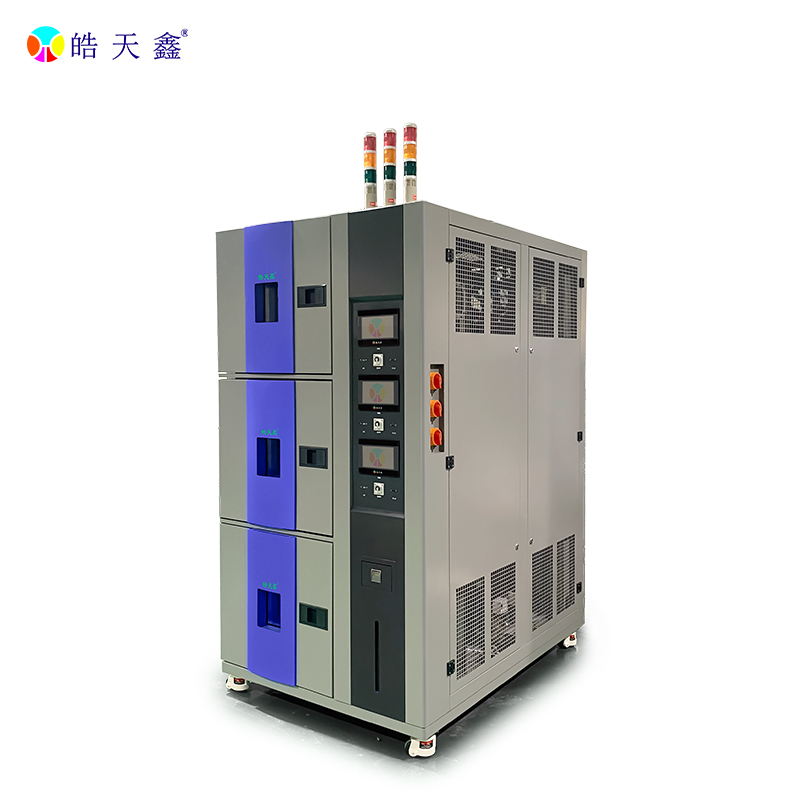

復層式恒溫恒濕試驗箱的核心結構是在同一臺設備里做多個獨立的試驗層。皓天 SPC 系列提供 2 層與 3 層兩種構型，容積覆蓋 80L / 200L / 400L / 1000L。

它和"買一臺大箱子然后里面放多排樣品"有本質區別：

表 1　單臺大容積箱與復層式（3 層）的對比

關鍵差別在最后一行那件事的前半句：每層可以跑不同的程序。

這一點在實際使用中價值很大。比如同一天里，三層分別跑 85℃/85%RH 的恒定濕熱、-40~85℃ 的溫度循環、40℃/93%RH 的儲存老化——一臺設備，三個工位，三種工況，互不干擾。

三、三個必須解決的技術難點，以及皓天的處理

復層式聽起來只是"把箱子摞起來"，但真正做到長期穩定運行，有三道坎。

難點 1：層間熱干擾

兩層之間只隔一層板，上層在跑 85℃、下層在跑 -40℃，如果隔熱做得不夠，冷的那層永遠拉不到低溫，熱的那層會持續超調，兩邊的能耗都往上飆。

難點 2：水路與電路的隔離

濕熱試驗要用水，加濕系統、濕球水槽、排水管路都涉及水。如果水系統走線穿層布置，一旦滲漏就是上下兩層同時出事——這也是復層式設備現場故障里最忌諱的一類。

難點 3：不能因?yàn)榉謱泳蜖奚阅?/span>

分層之后，每層的有效容積變小、風道更緊湊，這本來容易讓均勻度變差。

另外兩條使用層面的紅利

分層獨立啟停。只有一批樣品時，只開一層，其余層待機。相比開一臺 1000L 大箱跑一個小樣品，能耗和配件磨損都省下來。

批量試驗的節拍更靈活。三批樣品分別在第 1、3、5 天入箱，也可以分別在第 20、22、24 天出箱——不需要"等這一批結束才能上下一批"。對交付節奏緊的產線實驗室，這一點比省電更有價值。

四、哪些行業最該考慮復層式

復層式的經濟性來自"工位密度"，所以非常適合批量大、單批樣品體積小、工況類型多的場景：

● 半導體與 PCB：來料批次多，板件和器件體積小，雙 85 篩選是常態化流程

● 連接器與繼電器：型號多、批量大，需要按型號分批、分條件驗證

● 家電與消費電子：電控板、整機小件的老化與濕熱篩選，批次頻繁

● 汽車電子與車載模組：ECU、傳感器、線束等中小件，多工況并行

● 第三方檢測機構：同時接多個客戶、多個項目的樣品，分層 = 分項目，物理隔離天然滿足"不同委托方樣品不混裝"的要求

反過來說，如果被測物是大件整機、或者只需要跑一種固定工況、或者年測試批次很少，復層式不是劃算的選擇——這種情況下單臺大容積箱更合適。這一點不用繞彎子。

五、選型時要問清楚的五件事

1.  層與層之間是共用還是獨立的制冷/加熱回路？共用回路意味著層間必然互相牽制，跑不同工況時性能會打折。要確認"獨立"到哪一級。

2.  每層能不能單獨設程序、單獨啟停？這是復層式的價值前提。如果必須三層同開同關，那還不如買三臺單箱。

3.  每層的溫濕度范圍和標稱指標是多少？有些機型只有主層帶濕度，其余層是純溫箱。如果你的三層都要做濕熱，這一點必須寫進技術協議。

4.  濕球紗布、水槽、加濕器在每層怎么布置和維護？維護便利性直接決定設備的實際可用率。層數越高，上層加濕器的日常檢修越困難——要問清楚維護通道怎么設計。

5.  總功率與分層功率分別是多少？實驗室配電夠不夠？分層獨立啟停能錯開峰值，但總?cè)萘咳砸?三層同時運行"來核配電。

六、算一筆賬

以某連接器廠為例：原本配置 3 臺 408L 立式恒溫恒濕箱并行，占 3 個工位、總功率約 20kW。

改用 1 臺 3 層復層式設備后：

● 占地：從 3 個工位降到 1 個工位，省下的面積可以再放一臺冷熱沖擊箱

● 配電：總?cè)萘炕境制剑◤?fù)層式的總功率與同等總?cè)莘e的單箱相當），但可根據批次情況分層啟停，日常用電下降

● 產能：3 個獨立溫區，測試工位數不變

● 靈活度：從"三臺只能跑同一批節拍"變成"三層可跑三種工況、三批節奏"

這里要說明一點：復層式不是"更便宜的方案"，它的單臺報價通常高于同容積單箱。它省的是場地、配電和長期運行的柔性。所以判斷標準不是比價，而是問自己一句：
