導讀：很多工廠配電房智能電容全套配齊，生產的時候功率因數穩穩達標，可一到夜班停工、淡季停產，變壓器空載，罰款月月準時上門。不少老板直接打算整套更換設備，幾萬塊舊設備直接報廢。今天拿浙江這家機械廠真實案例講透：不是電容壞了，是普通控制器 “看不見” 變壓器微弱空載無功，不用全部淘汰，小改動就能解決問題。

一、真實現場：生產好好的，一停機就功率因數 “跳水”

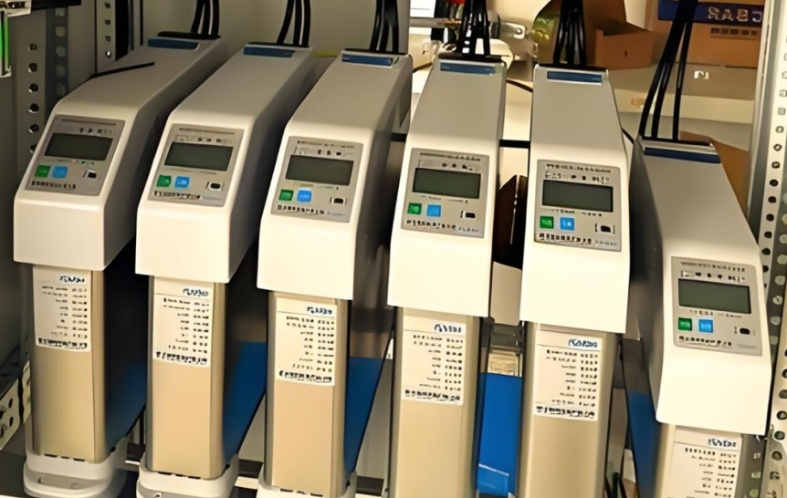

某機械加工廠，一臺 200kVA 變壓器，配電房配齊成套智能電容補償裝置。車間滿負荷生產的時候，功率因數 0.96 以上，一切正常。

可一到晚上停工、淡季訂單少，變壓器長時間空載，問題直接暴露： 空載狀態功率因數跌到 0.25，每個月光力調罰款就 5 千多，一年罰款超 6 萬元，相當于白白虧掉一套補償設備的錢。

廠里電工忙活很久：反復調控制器參數、檢查電容、聯系設備廠家上門。廠家回復直白：這款控制器做不了空載輕載補償，沒有解決辦法。

擺在老板面前兩條路： 1、全部淘汰整套智能電容，重新采購整套補償柜。前期幾萬設備直接浪費，還要停電施工，耽誤生產； 2、置之不理，每個月繼續交幾千塊無功罰款。

很多工廠都會踩這個坑：生產負載大，一切太平；一旦停產輕載，罰款就找上門。絕大多數人首先會想到：電容質量不行，控制器壞掉。這其實是一個非常普遍的認知誤區。

二、誤區拆解：智能電容為啥對付不了變壓器空載？

很多人會問：明明智能電容是好的，帶負載補償效果很好，為什么變壓器空載就直接 “擺爛”？

兩大核心底層原因：

1. 采樣門檻太高，微弱信號直接看不見 市面上絕大多數智能電容控制器最小采樣電流 30mA 以上。變壓器空載只有勵磁電流，只占額定電流 1%?5%，產生的無功屬于微弱信號?？刂破鳈z測不到，自然不會投切電容做補償。

2. 缺少高采低補的專屬控制邏輯 普通智能電容設計目標，是處理車間設備運行帶來的大負荷無功，沒有針對空載、極輕載工況開發控制邏輯。就算偶爾捕捉到微弱信號，也做不到精準投切，容易出現過補、震蕩。

??劃重點：智能電容本身沒有壞！帶負載工況下補償能力全合格，只是它管不了變壓器空載這部分微弱無功。直接整套更換，屬于極大浪費。

三、落地改造方案：不扔原有智能電容，做 “分工補位”

我們技術團隊給到這家工廠的改造思路：舊設備繼續干活，新增小設備專門搞定空載，兩套裝置分工協作，互不干擾，不用大規模拆改原有設備。

整套改造一共 3 步，低壓側施工，工期短，不用長時間停產。

第yi步：新增小容量電容柜

不用做大柜子，根據變壓器空載無功損耗，配置幾十 kvar 小電容，專門用來對付變壓器空載、輕載工況。

第二步：加裝高采低補控制器（整套方案的大腦）

選型關鍵點：最小采樣電流低至 5mA，能夠捕捉空載狀態微弱無功信號。

·       設置投切延時大于原有智能電容，優先讓原有智能電容動作；

·       只有智能電容處理不了的空載微弱無功，才由這套裝置出手補償；

·       自動規避過補償，空載時段把功率因數穩定在 0.95 以上。

第三步：改并網點，是改造成敗的關鍵（很多人栽在這里）

很多同行做完改造，效果不理想，根源就是并網點沒有改到位。

?正確做法：新增小電容柜的并網點，改到原有智能電容 CT（電流互感器）前面。

原理大白話講清楚：

·       如果裝在 CT 后面：原有智能電容會讀到新增電容發出的無功，誤以為系統無功已經補完，直接停止工作，兩套設備互相 “打架”，改造等于白做。

·       如果裝在 CT 前面：原有智能電容的互感器，看不到新增柜子輸出的無功，只識別車間負載本身無功。

·       空載停機：智能電容檢測不到微弱電流，不動作；新增高采低補控制器捕捉信號，啟動小電容補償；

·       車間正常生產：負載上來之后，原有智能電容優先投入補償；系統無功被負載覆蓋，新增小電容柜自動休眠不參與工作。

四、改造前后真實效果對比

該機械廠改造完成之后，實測數據變化如下：

實際收益：僅僅 1 個月，省下的罰款就覆蓋本次改造成本；后續每年直接減少 6 萬余元電費損失。

五、行業總結：無功改造切忌一刀切

給各位工廠老板、電工同行總結幾條實戰經驗：

1. 不要一出現功率因數問題，第yi時間就全盤換掉現有補償設備。很多原有設備帶載能力完好，只是對輕載、空載工況存在盲區，優先考慮補位改造，省下一大筆設備采購費。

2. 罰款不一定全是電容的鍋。車間生產一切正常，一停機就被罰，優先排查變壓器空載無功問題，而不是盲目換電容、換控制器。

3. 并網點改造千萬不能偷懶。兩套補償設備共存的場景，CT 點位處理不到位，兩套裝置互相干擾，花錢也解決不了罰款。

4. 變壓器空載無功，屬于 “看不見的損耗”。滿產的時候被大負載掩蓋，淡季、夜班才爆發，很多工廠排查故障時容易直接忽略。
