皮帶秤校準鏈碼的作用原理與選型方法詳解

電子皮帶秤廣泛應用于礦山、港口、水泥、電力、糧食等行業的散料連續計量。皮帶秤裝好后準不準，需要定期校準。實物校驗的準確度高于模擬載荷校準，但組織一次成本高、耗時長，因此鏈碼校準成為現場常用的替代方法。本文說明鏈碼的校準原理、類型劃分和選型要點。

一、為什么皮帶秤需要校準

電子皮帶秤測量的是"單位時間通過的物料質量"，即流量。它由稱重傳感器測得的單位長度物料重量與速度傳感器測得的皮帶速度相乘得到。

皮帶秤在使用中會出現漂移，原因包括：皮帶張力變化、皮帶接頭與厚度不均、托輥粘料、傳感器零點漂移、環境溫度變化、皮帶跑偏等。這些因素疊加，會導致計量誤差逐步增大。因此皮帶秤需要定期校準，通常包括零點校準（空皮帶運行）和量程校準（加載已知載荷）兩部分。

二、鏈碼的校準原理

鏈碼是一串由標準質量鏈節組成的鏈條，每單位長度的質量是已知的，單位為kg/m。校準時把鏈碼鋪放在皮帶秤稱量段的皮帶上，讓鏈碼隨皮帶一起運行。

其原理是：鏈碼在皮帶上形成一段已知且均勻的"模擬物料載荷"。皮帶秤在鏈碼通過稱量段的過程中累積出的質量值，應當?shù)扔?鏈碼單位長度質量 × 鏈碼實際通過的有效長度"。將這個理論值與皮帶秤的顯示累積值比較，即可求出皮帶秤的示值誤差，并通過調整儀表系數完成量程校準。

用公式表達：理論載荷 = q × L，其中q為鏈碼單位長度質量（kg/m），L為鏈碼在稱量段上通過的長度。

鏈碼校準屬于"模擬載荷校準"，它比掛碼校準更接近實際工況，因?yàn)殒湸a是隨皮帶運動的，與真實物料的受力狀態更相似；但它仍不能替代實物校驗，因?yàn)樗鼰o法反映物料在皮帶上的分布不均、皮帶粘料等實際因素。

三、鏈碼的常見類型

按結構分：

· 普通鏈碼：由多節標準鏈節串聯而成，兩端有牽引裝置，校準時人工鋪放和收回。結構簡單、投入較低，適用于校準頻次不高的場合。

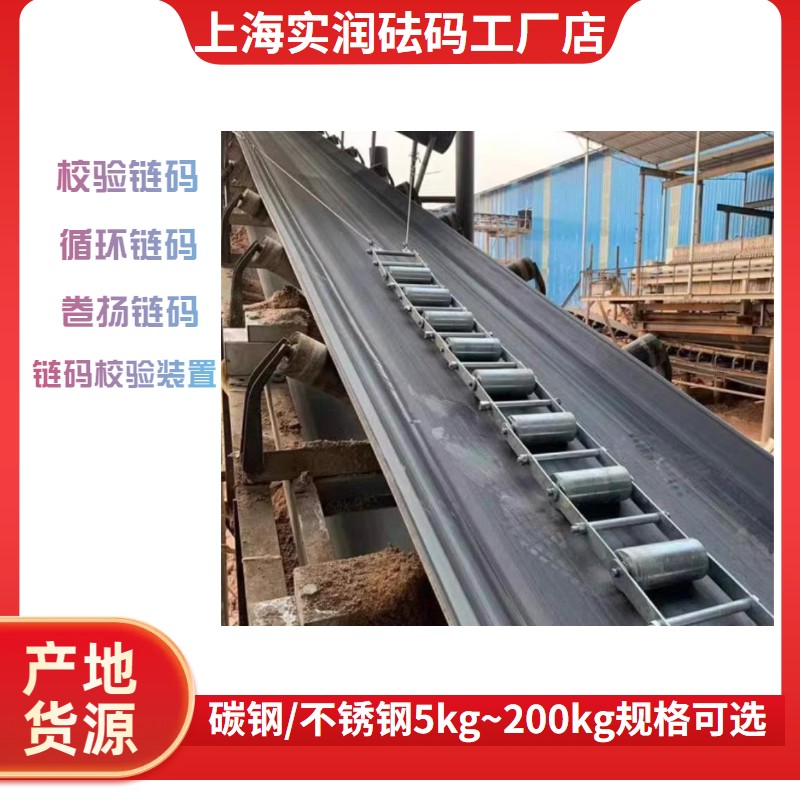

· 卷揚式（收放式）鏈碼：鏈碼平時收卷在支架上，通過電動或手動卷揚裝置放落在皮帶上，校準結束后自動收回。操作省力、安全性好，適合校準頻次較高的場合。

· 循環鏈碼：鏈碼構成閉環，隨皮帶循環運轉，可實現在線動態校準，適用于需要頻繁校準的場合。

按單位長度質量分： 常見規格有5kg/m、10kg/m、20kg/m、30kg/m、50kg/m、80kg/m、100kg/m等，需根據皮帶秤的實際流量選擇。

四、選型要點

1. 確定鏈碼單位長度質量

這是選型的核心。鏈碼的單位長度質量應與皮帶秤常用流量下的"每米物料重量"相匹配。

計算方法：皮帶每米物料重量 q（kg/m）= 流量（t/h）÷ 3.6 ÷ 皮帶速度（m/s）。

舉例：皮帶秤最大流量600t/h，皮帶速度2m/s，則滿量程時每米物料重量 = 600 ÷ 3.6 ÷ 2 ≈ 83kg/m。選擇鏈碼時，一般取其30%~70%左右，即25~58kg/m范圍，可考慮選用50kg/m規格。若現場常用流量偏低，則應按常用流量而非最大流量計算。

2. 確定鏈碼長度

鏈碼的總長度應能覆蓋皮帶秤的稱量段，并在兩端留有一定余量，以確保鏈碼全通過稱量段期間皮帶秤有穩定的采樣區間。長度不足會導致有效采樣時間短、隨機誤差增大。

3. 確定準確度等級

鏈碼本身也是計量器具，其鏈節質量需經檢定。鏈碼的準確度一般應優于被校皮帶秤允許誤差的三分之一。采購時應向廠家索取鏈碼的檢定證書，并確認鏈節質量的溯源情況。

4. 確認安裝條件

需確認現場是否有安裝卷揚支架的空間、皮帶機架的承重能力、鏈碼收放的操作通道以及安全防護措施。高空或空間受限的場合，宜選用卷揚式并配置限位保護。

5. 考慮校準頻次與人員

校準頻次低、人員充足的可選普通鏈碼；頻次高、要求快速完成的宜選卷揚式或循環鏈碼。

五、使用中的注意事項

校準前的準備。 先完成空皮帶零點校準；檢查皮帶是否跑偏、托輥是否粘料、稱量段托輥是否靈活；確認鏈碼表面清潔、無鏈節變形或松動。

校準過程。 鏈碼應居中鋪放，避免偏向一側造成偏載；皮帶速度應保持穩定；建議重復校準3次以上，取平均值；記錄每次的累積值與理論值。

結果判定。 若示值誤差超出皮帶秤的允許誤差，應調整儀表系數后重新校準，直至滿足要求。若多次調整仍無法收斂，應檢查皮帶秤的機械狀態，而不是一味修正系數。

周期與記錄。 校準周期應根據使用頻次、物料特性和計量要求確定，并建立校準記錄，內容包括校準日期、鏈碼規格、理論值、實測值、誤差和調整情況，便于追溯。

鏈碼自身的維護。 鏈碼使用后應清潔、干燥后存放，避免鏈節銹蝕；定期檢查鏈節有無磨損、松動、變形；鏈碼也應按周期送檢。
