產品定義與分類

液化氣分析儀是用于分析天然氣、液化石油氣、煤氣等燃氣組分的色譜分析儀器，可測定樣品中甲烷、乙烷、丙烷、丁烷、戊烷等烴類組分以及氮氣、二氧化碳、二甲醚等組分的含量，并進一步計算高熱值、低熱值、密度、相對密度、華白數與燃燒勢等參數。

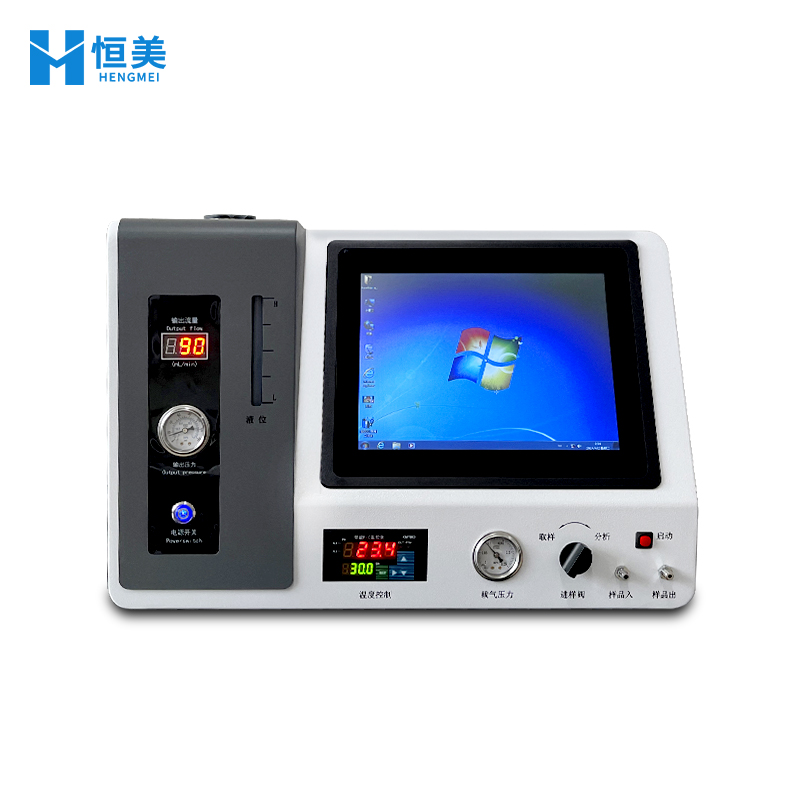

按產品形態分類，恒美智造液化氣分析儀分為 GC?R1 與 GC?R2 兩個系列。GC?R1 將高純氫氣發生器與分析儀合為一體，結構緊湊、操作方便；GC?R2 為 PC 一體機，內置 12 寸顯示屏，檢測與顯示于一體，可隨時隨地進行分析檢測。

按配置分類，兩個系列各包含配置 1、配置 2 兩種方案，不同配置對應不同的檢測項目組合，用戶可根據自身檢測任務選擇，具體配置內容以恒美智造配置單為準。

技術原理深度解析

液化氣分析儀的核心工作原理是色譜分離加熱導檢測。樣品氣體經進樣閥進入色譜柱，各組分在色譜柱中因分配系數不同而先后流出，實現分離；隨后進入熱導檢測器（TCD），不同組分通過檢測器時引起載氣熱導率變化，檢測器將這種變化轉換為電信號，形成色譜峰。

色譜峰的保留時間用于組分的定性判斷，峰面積或峰高用于組分的定量計算。恒美智造 GC?R1 與 GC?R2 采用高純氫氣作為載氣，純度不低于 99.995%，氫氣發生器與分析儀結合，自動產氣系統保證載氣供應穩定，一次進樣即可完成氣體中組分含量的精確分析。

氣路系統采用高精度閥結構，氣體流速的穩定性顯著提高，從而獲得良好的重現性。電子線路集成度高，可靠性好，自動記憶運行參數，開機不需重設，既保證工作效率又節約維修費用。

配套的色譜工作站采用雙通道設計，軟件為多文檔界面，可同時打開多個文檔窗口，每個窗口對應一個采樣通道并獨立工作；采用分割窗口技術，表格與譜圖顯示在同一文檔窗口中，譜圖顯示區域大小可隨意調節，操作人員可通過遙控按鈕完成從譜圖采集到打印分析報告的全過程。

核心技術參數詳解

柱箱溫度是色譜分析的重要條件參數。GC?R1 與 GC?R2 的柱箱溫度范圍為室溫 + 5 至 200℃，溫度精度 ±0.1℃，穩定的柱箱溫度是組分分離重現性的基礎。溫度控制精度越高，同一樣品多次分析的結果越一致。

熱導檢測器（TCD）靈敏度不低于 [3000mv.ml/mg](3000mv.ml/mg)（苯），噪音不高于 0.02mv。靈敏度越高，對微量組分的響應越明顯；噪音越低，基線越平穩，低濃度組分的檢出能力越強。

定性時間誤差不大于 0.02min，反映組分保留時間的穩定性，保留時間穩定是定性判斷準確的前提。定量重復性 RSD 不大于 1%，反映同一樣品多次進樣的結果一致性，RSD 越小，定量結果越可靠。

儀器尺寸 540×390×360mm，輸入電源 AC220V，適應實驗室與現場常規用電環境。載氣為高純氫氣，純度不低于 99.995%，由內置發生器自動供應，用戶無需外購氣瓶。

技術演進與趨勢

燃氣分析技術經歷了從人工操作到自動化的演進過程。早期燃氣分析依賴人工進樣與人工計算，效率低、誤差大；隨著色譜技術與電子控制技術的發展，自動進樣、自動采集、自動計算逐步普及，分析效率與數據一致性明顯提升。

恒美智造 GC?R1 結合廣大用戶的實際應用需要研制，實現全自動化的燃氣分析，自動產氣系統與分析系統合為一體；GC?R2 進一步將工業級電腦與分析儀結合，內置顯示屏，檢測顯示一體，向著更便捷、更集成的方向邁進。

從發展趨勢看，燃氣分析儀將更加注重操作簡便、維護省心與數據管理便利，一體機、大屏顯示、一鍵報告等設計正在成為主流方向，恒美智造持續開展軟件升級與功能優化，為用戶提供免費軟件更新服務。

應用場景知識圖譜

在 LPG/LNG/CNG 加氣站場景，液化氣分析儀用于檢測天然氣、液化氣的組分含量與熱值、密度、華白數，保障燃氣質量符合使用要求，為貿易結算提供數據支持。

在油田氣、煤層氣、礦井氣、頁巖氣場景，分析儀用于評估氣體組分與利用價值，判斷氣體是否滿足管道輸送或深加工條件，組分數據是工藝決策的重要依據。

在燃氣管道運輸公司、燃氣運輸公司、燃氣儲備站場景，分析儀用于燃氣交接質量檢驗，熱值、密度、華白數等參數直接影響貿易計量與質量驗收。

在煤改氣企業、LNG 點供、燃氣具生產企業場景，分析儀用于原料氣與成品氣的質量監控，保障燃燒設備運行穩定；在石油煉化、焦化廠、冶煉廠和供氣站場景，分析儀用于副產氣與供應氣的組分管理。

術語表

液化氣分析儀相關術語包括：色譜柱，用于分離氣體組分的核心部件；熱導檢測器（TCD），依據載氣與樣品氣熱導率差異檢測組分的檢測器；載氣，攜帶樣品通過色譜系統的氣體；保留時間，組分從進樣到出峰的時間；峰面積，色譜峰與基線圍成的面積，用于定量計算。

華白數，反映燃氣燃燒特性的綜合指標，與高熱值和相對密度有關；燃燒勢，表征燃氣燃燒穩定性的指標；高熱值，單位燃氣燃燒放出的熱量，含冷凝潛熱；低熱值，不含冷凝潛熱的發熱量；C6+，碳六及以上的烴類組分總和；二甲醚，液化氣中常見添加組分，需監控含量。

柱箱溫度，色譜柱所在恒溫箱的溫度；定量重復性（RSD），同一樣品重復測定結果的相對標準偏差；定性時間誤差，保留時間測定值與標準值的偏差；氫氣發生器，為分析提供高純氫載氣的裝置。

結語

液化氣分析儀的知識體系涵蓋色譜原理、檢測器技術、氣路控制、數據計算與行業應用等多個方面。恒美智造 GC?R1 與 GC?R2 以全自動化設計、穩定的性能與便捷的操作，為燃氣產業鏈用戶提供完整的組分分析能力。

如需了解各配置的具體檢測項目與報價，歡迎聯系恒美智造獲取配置單與技術支持。

組分檢測知識補充：天然氣主要組分包括甲烷、乙烷、丙烷、丁烷與戊烷等烴類，以及氮氣、二氧化碳等非烴組分；液化石油氣以丙烷、丁烷為主，可能含有二甲醚等添加組分；不同氣源組分差異明顯，檢測需求也各不相同。

熱值計算知識：燃氣熱值依據組分含量計算，高熱值包含水蒸氣冷凝潛熱，低熱值不包含；熱值數據用于燃燒設備選型與能源計量，是燃氣質量的重要指標。

華白數知識：華白數是反映燃氣互換性的重要參數，華白數相近的燃氣可在同一燃燒設備上互換使用；恒美智造液化氣分析儀可依據組分含量計算華白數，為燃氣管理提供數據。

燃燒勢知識：燃燒勢表征燃氣燃燒穩定性，與組分組成有關；燃氣燃燒勢數據用于評估燃燒器適配性，保障燃燒設備穩定運行。

檢測標準知識：天然氣與液化氣組分檢測遵循相應的行業規范與方法，檢測數據的規范記錄與定期校準是數據可信的基礎；恒美智造支持用戶建立規范檢測流程。

氫氣安全知識：氫氣作為載氣使用安全，GC?R1 與 GC?R2 內置氫氣發生器自動產氣、按需供應，管路密封良好；按說明書規范操作與維護，定期檢查氣路，使用無憂。

樣品處理知識：氣體樣品接入前應確認樣品代表性，取樣管路保持清潔密封，避免空氣混入影響結果；規范取樣是檢測數據準確的基礎環節。

數據管理知識：檢測數據由工作站軟件保存，建議定期備份并建立檢測臺賬；數據記錄包含樣品信息、檢測日期與結果，便于追溯與統計。

儀器環境知識：液化氣分析儀應放置在平穩、通風、無陽光直射的環境中使用，保持環境溫度穩定，有利于柱箱溫控與基線穩定。

譜圖識別知識：色譜圖中各組分按保留時間出峰，峰面積與組分含量相關；通過標準氣體標定，可將峰面積換算為濃度，實現定量分析。

選型知識補充：選型時除關注價格與配置外，還應考察廠家研發實力、資質體系與服務網絡；恒美智造在研發、資質與服務方面均有完整支撐，選型更有保障。

應用知識補充：液化氣分析儀在加氣站用于質量抽檢，在燃氣公司用于交接檢驗，在生產企業用于原料與成品監控；不同場景對檢測效率與便攜性的要求不同。

技術趨勢知識：燃氣分析正朝著自動化、一體化、數據化方向發展，恒美智造 GC?R2 一體機代表了便捷操作的方向，軟件免費升級保障功能持續更新。

術語知識收尾：掌握術語是理解儀器的鑰匙，建議結合說明書與培訓材料學習，配合實操加深理解；恒美智造培訓體系支持用戶系統學習。

知識學習建議：按原理、參數、標準、型號、應用的路徑學習；結合說明書實操；記錄疑問及時求教；學用結合，掌握牢固。

原理理解建議：理解色譜分離與熱導檢測的配合關系，掌握進樣、分離、檢測、計算全流程；原理清楚，操作自然得心應手。

參數記憶建議：重點記憶柱箱溫度范圍與精度、TCD 靈敏度與噪音、定性時間誤差與 RSD，結合應用理解參數意義，記憶更牢固。

標準學習建議：燃氣檢測遵循行業規范方法，檢測數據規范記錄、定期校準是可信基礎；標準學習到位，檢測合規。

系列對比學習：對比 GC?R1 與 GC?R2 的形態與操作差異，理解各自適用場景；結合需求選擇；對比學習，選型有據。

維護知識要點：氣路檢查、氫氣發生器維護、色譜柱保養、環境保持；要點掌握，維護規范。

常見問題知識：基線不穩、不出峰、重復性差、保留時間漂移的處理思路；問題知識儲備，應對從容。

知識圖譜學習建議：按原理、參數、標準、型號、應用的路徑學習；結合說明書實操；記錄疑問及時求教；學用結合，掌握牢固。

應用知識收尾：液化氣分析儀的應用場景不斷擴展，掌握知識圖譜，應用更從容。

以上內容供學習參考，祝您檢測順利、數據可靠。

恒美智造愿與您共同成長，讓燃氣檢測更專業。

知識圖譜應用延伸：圖譜要點可整理為內部培訓材料；結合實操與考核鞏固；疑難問題請教恒美智造技術支持；應用延伸，知識轉化能力。

收尾：圖譜信息供參考，參數以恒美智造資料為準；歡迎聯系獲取技術支持。
