一、校驗HART壓力變送器工具

校驗全過程需嚴格執行現行計量技術規范，主要依據包括：JJG 882-2019《壓力變送器》，適用于壓力變送器的檢定、周期校準和使用中檢查，用來規范校驗變送器的示值誤差、回差、重復性。

二、操作流程詳解

（一）前置準備工作

1、環境要求

溫度控制在（20±2）℃，相對濕度≤85%RH，且無凝露現象，確保現場無振動、粉塵及腐蝕性氣體。

2、工具連接

• 將壓力變送器和數字壓力校驗儀ALKC400A與ALKT511輸出口密封連接。

• 接線方式一（數字壓力校驗儀24V供電）：

（1）紅色測試線接線：一端插入標準表24V接口，另一端夾子夾在變送器正極

（2）變送器負極連接250Ω電阻

（3）黑色測試線接線：一端插入標準表電流接口，另一端夾子夾在250Ω電阻一側

（4）手操器通訊線接線：一端插入手操器通訊接口，另一端夾子分別夾在250Ω電阻兩端

（5）完成接線，形成閉合回路

接線圖示（一）

• 接線方式二（ALK475TREX手操器24V供電）：

（1）紅色測試線接線：一端插入標準表電流接口，另一端夾子夾在變送器負極

（2）黑色測試線接線：一端插入標準表公共端接口

（3）手操器通訊線接線：一端插入手操器通訊接口，紅色夾子夾在變送器正極，黑色夾子與黑色測試線的夾子夾在一起

（4）完成接線，形成閉合回路，打開ALK475TREX手操器24V開關電源

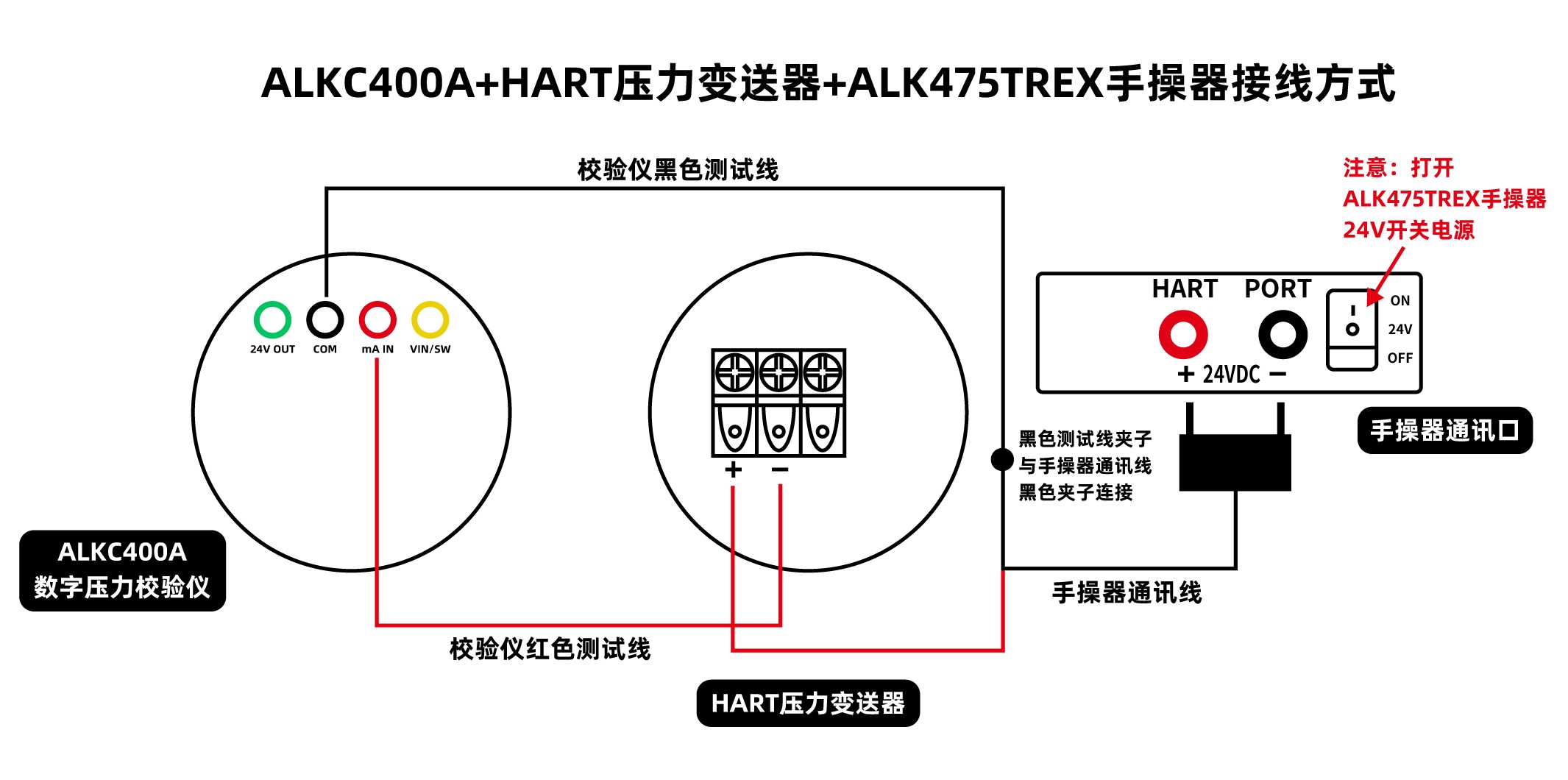

接線圖示（二）

• 變送器在當前大氣壓下顯示為0，標準表測出變送器的電流值為12mA

（二）HART壓力變送器正壓校驗校準過程

1、升壓校準過程

• 先打開ALKT511穩壓閥，將微調逆時針調至不能調停止，關閉泄壓閥。

• 使用微調順時針加壓，加壓至檢定值50kPa，變送器測出的壓力值與50kPa有偏差，標準表測出壓力變送器的電流值16mA也有偏差，拿出手操器校準壓力值和電流值。

• 校準變送器壓力值：

選擇低端微調或搞端微調，變送器測出壓力值低于50kPa時選擇低端微調，壓力值高于50kPa時，選擇搞端微調，再按右鍵，輸入壓力值50kPa，最后再按右鍵確認，壓力值和電流值同時校準成功。

• 同樣的操作，使用微調順時針加壓，加壓至檢定值100kPa，電流值應是20mA，有誤差時需用手操器校準（同上操作）。

2、減壓校準過程

• 使用微調逆時針旋轉減壓至壓力值50kPa，標準表測出壓力變送器的電流值應是16mA，有偏差時，需拿出手操器校準壓力值和電流值。

• 記錄各點壓力與電流對應關系，驗證回差（升壓與降壓時同一點電流差）是否符合要求（≤0.05%FS）。

3、泄壓過程

打開泄壓閥，逐步釋放管路內壓力，泄壓為0，測量結束。

（三）HART壓力變送器負壓校驗校準過程

1、升壓校準過程

• ALKT511穩壓閥處于打開狀態，將微調順時針調至不能調停止，關閉泄壓閥。

• 使用微調逆時針加壓，加壓至檢定值-50kPa，變送器測出的壓力值與-50kPa有偏差，標準表測出壓力變送器的電流值8mA也有偏差，拿出手操器校準壓力值和電流值。

• 校準變送器壓力值：

選擇低端微調或搞端微調，變送器測出壓力值低于-50kPa時選擇低端微調，壓力值高于-50kPa時，選擇搞端微調，再按右鍵，輸入壓力值-50kPa，最后再按右鍵確認，壓力值和電流值校準成功。

• 同樣的操作，使用微調逆時針加壓，加壓至檢定值-100kPa，電流值應是4mA，有誤差時需用手操器校準（同上操作）。

2、減壓校準過程

• 使用微調順時針旋轉減壓至壓力值-50kPa，標準表測出壓力變送器的電流值應是8mA，有偏差時，需拿出手操器校準壓力值和電流值。

• 記錄各點壓力與電流對應關系，驗證回差（升壓與降壓時同一點電流差）是否符合要求（≤0.05%FS）。

3、泄壓過程

打開泄壓閥，逐步釋放管路內壓力，泄壓為0，測量結束。

三、注意事項

規范使用

• 操作應按照標準流程，ALKT511微壓校準臺加壓減壓需緩慢，避免壓力沖擊。

• 數字壓力校驗儀ALKC400A與手操器通訊線接線需明確，嚴防接反。

• 校驗點需待標準表數值穩定后讀數，記錄實時準確。

• 檢驗結束先緩慢泄壓歸零，無殘余壓力，關閉設備電源，方可取下被檢儀表。

維護與校準周期

• 定期對數字壓力校驗儀ALKC400A進行計量檢定（建議每年1次），確保測量精度達標。

• 壓力表不用時，應關掉電源，長期不用時，應三個月充電一次。

• 微壓臺長期不用需泄壓后保存，蓋上布罩，以免塵埃進入儀器。

四、結語

本次完成HART壓力變送器正負壓全流程校驗，依托ALKT511、ALKC400A及ALK475TREX協同作業，精準完成接線、零點調校、量程校準及驗證。通過HART手操器手動修正壓力示值與 4~20mA 電流信號的匹配偏差，優化儀表性能，確保設備性能達標。規范操作規避風險，提升測量穩定性，強化校驗維護機制，確保儀表長期可靠運行。
