雷達液位計信號波動的成因

　　雷達液位計因其非接觸測量、高精度和耐腐蝕特性，已成為油氣、化工、食品和冶金等行業液位測量的優選設備。然而，工業現場復雜工況常導致信號波動問題，影響控制和報警的可靠性。

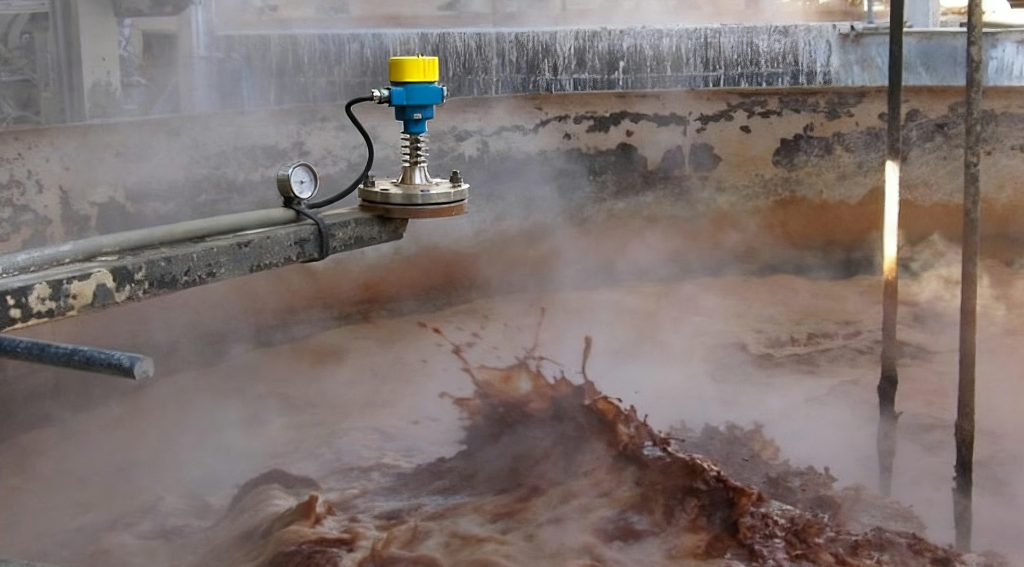

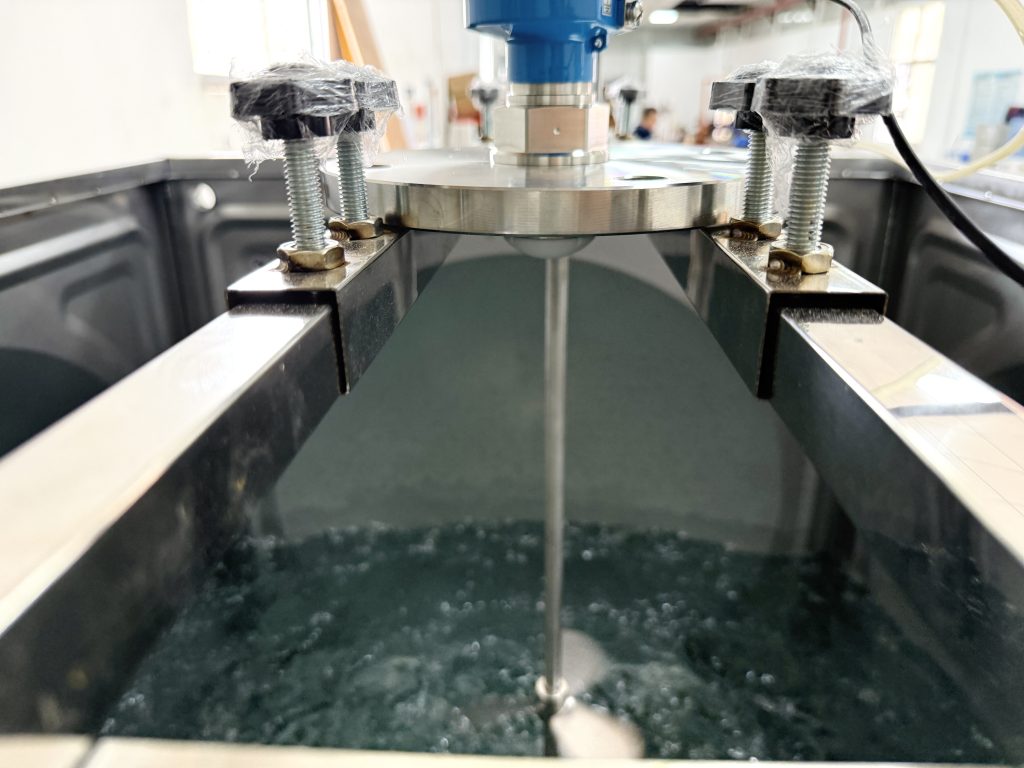

　　在工業現場，雷達液位計信號波動常由多種因素引起。首先，液面擾動是主要原因之一，泵流、攪拌器和氣泡會在液面形成瞬時波浪，導致雷達測量出現短時偏差。其次，蒸汽干擾也不可忽視，高溫液體表面蒸汽上升會產生虛假回波，影響測量精度。對于食品或化工漿料，泡沫層影響顯著，泡沫或乳化液面會散射雷達波，使信號幅值不穩定。粉塵干擾同樣常見，在冶金、糧食或化工料倉中，空氣中高濃度粉塵會散射雷達波，產生虛假信號。除此之外，容器結構復雜也會導致二次反射干擾，如料倉、儲罐內凸起、支撐結構或管道附件等。最后，介電常數變化也是信號波動的重要因素，液體的溫度、濃度或成分變化會改變介電常數，使雷達回波強度產生波動。

　　信號波動不僅影響實時液位控制，還可能引起誤報警、設備停機甚至安全事故，因此工業應用中必須解決這一問題。

工程技術解決方案

高頻雷達與天線優化

• 高頻雷達：如80GHz FMCW雷達，短波長、束角小，可聚焦主回波，減少墻面或攪拌器反射干擾。

• 天線設計：優化方向性與聚焦能力，提高主回波識別率，同時降低雜波影響。

• 波束集中：可針對液面中心調整天線方向，減少邊壁或附件干擾。

智能回波識別與算法處理

• 主回波識別：通過信號幅值、峰值位置及歷史數據判斷主回波。

• 數字濾波：對連續采樣數據進行平滑處理，降低液面短時波動影響。

• 異常剔除：剔除蒸汽、泡沫或粉塵造成的異常回波，保持液位穩定顯示。

• 動態閾值調整：根據不同介質和工況動態調整識別閾值，提高測量可靠性。

安裝優化

• 避免攪拌器、管道凸起和支撐結構正對天線。

• 將天線安裝在液面中心線位置，減少邊壁反射干擾。

• 對長管或料倉，可設置反射消除器或傾斜天線安裝。

多點采樣與數據融合

• 在復雜工況下采用多點采樣，結合平均值算法減少液面瞬時波動影響。

• 歷史數據融合與異常剔除可提高連續測量精度，降低控制誤動作。

溫度和介質適應性

• 溫度補償算法修正介電常數變化引起的偏差。

• 高介電常數液體如糖漿、乳制品等，自動調整雷達回波識別參數，確保穩定測量。

計為JWrada®雷達液位計的優勢

　　計為JWrada®雷達液位計在實際工業應用中針對復雜工況設計，具備多項技術優勢：

1. 抗攪拌能力強：液體高速流動或攪拌情況下仍可穩定測量，保障連續監控。

2. 蒸汽與泡沫免擾：高溫蒸汽、泡沫環境下依然可精準測量，避免誤報警。

3. 耐腐蝕設計：316L不銹鋼及特殊涂層適合酸堿及腐蝕性介質。

4. 抗粉塵干擾：粉塵濃度高的料倉和管道仍可穩定識別回波信號。

5. 高溫高壓適應性：支持-40°C至+400°C環境，適合蒸汽罐、冶金料倉等高溫工況。

6. 智能算法：內置回波智能分析、動態濾波和異常剔除，實現平穩可靠數據輸出。

典型應用案例

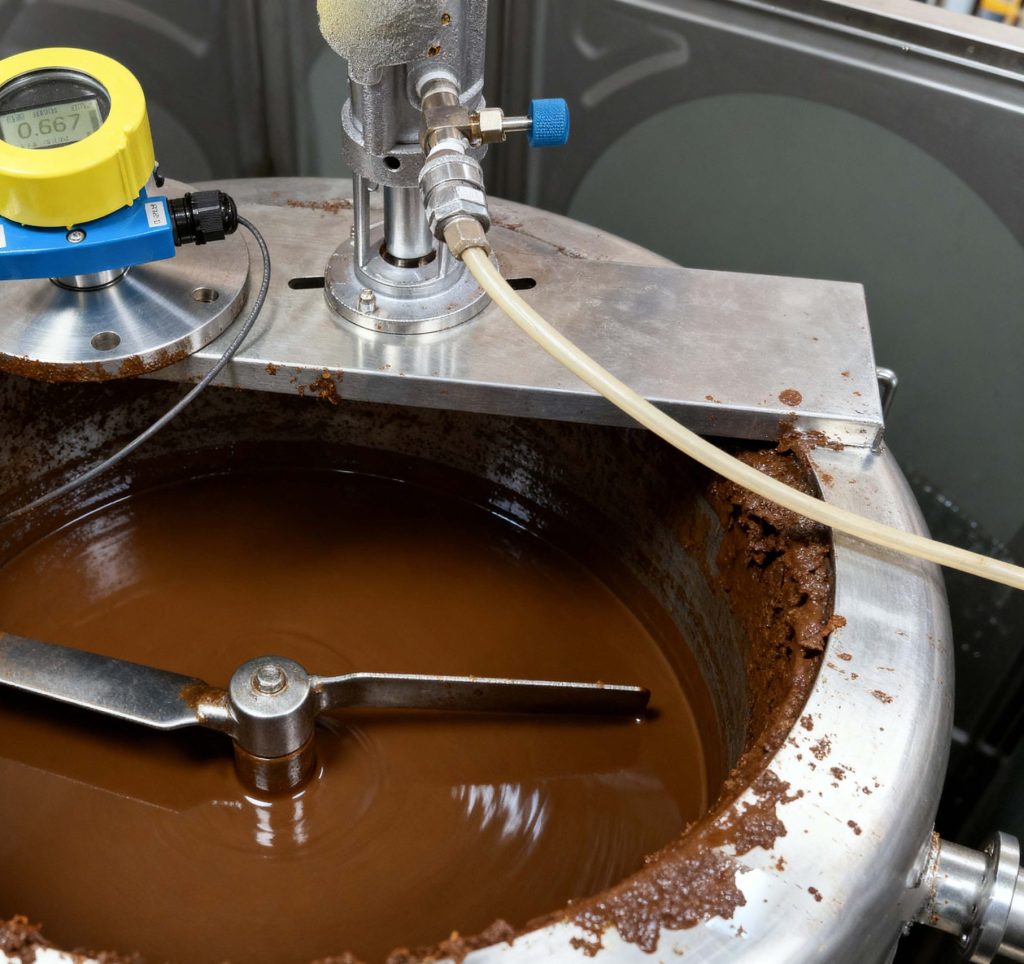

食品加工

• 應用場景：巧克力、飲料、乳制品生產線。

• 產品：Ring-11音叉液位開關 + JWrada®雷達液位計。

• 優勢：CIP/SIP清洗兼容，液面泡沫或漿料攪拌下依然連續測量，實現高低料位控制和安全報警。

石油化工

• 應用場景：油氣管道及儲罐。

• 產品：Ring-11音叉液位開關 + JWrada®雷達液位計。

• 優勢：替代進口VEGA產品，防爆、防腐設計，溫度范圍-40°C至+220°C，確保管道液位連續監控及溢流報警，保障能源輸送安全。

冶金行業

• 應用場景：高溫粉塵料倉、熔煉環境。

• 產品：Tube-11振棒液位開關 + JWrada®雷達液位計。

• 優勢：雙管探桿設計支持高溫和粉塵工況，SIL2/SIL3安全等級應用，穩定料位監控，降低停機和維護成本。

工程實踐建議

　　在雷達液位計選型和應用中，工況評估是首要步驟。需要綜合考慮液體性質、溫度范圍、粉塵濃度以及蒸汽情況，以便選擇最合適的型號和天線類型。安裝優化同樣關鍵，應避開攪拌器、凸起管道及其他可能產生二次反射的障礙物，同時根據容器結構調整天線方向和安裝高度。

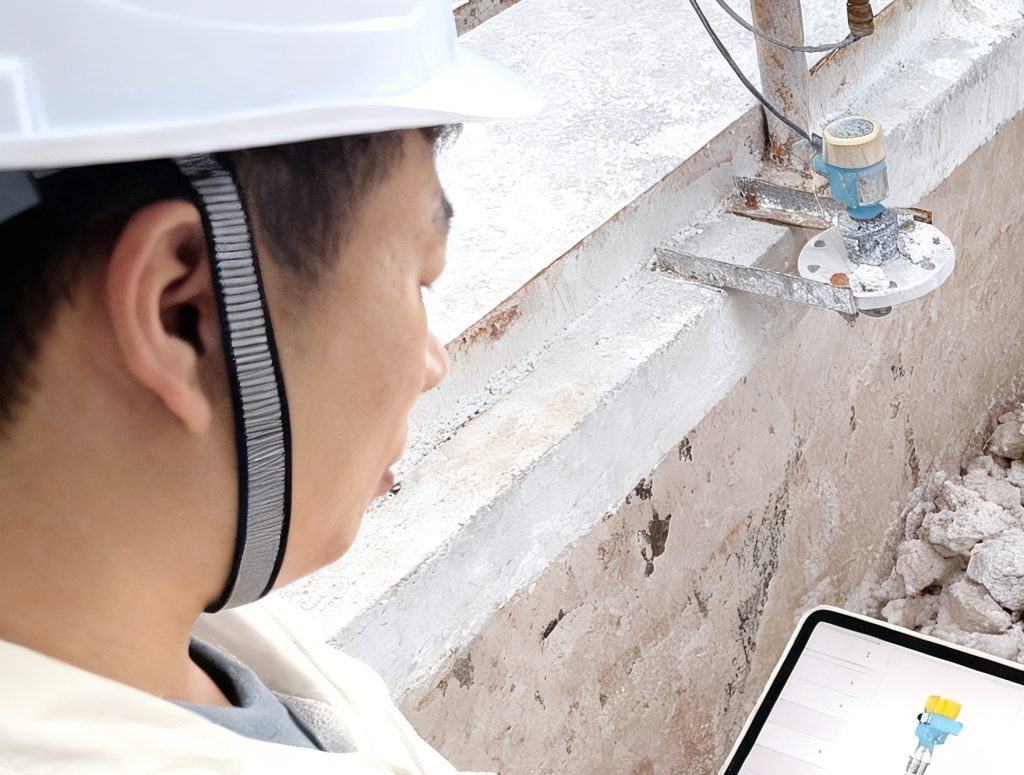

　　在現場，回波調試與算法參數優化是保證測量穩定性的核心環節。通過調整峰值識別、濾波參數和回波處理邏輯，可以有效消除波動干擾，提高信號可靠性。此外，定期維護不可忽視，保持傳感器表面清潔、無積渣或腐蝕，可確保長期運行穩定性。

　　結合數據監控與分析，利用JWrada®智能算法和歷史數據，可以對液位趨勢進行實時分析，及時發現潛在異常并進行預警，實現對復雜工況的智能化管理。這種全流程優化，從選型、安裝到運行維護，能夠顯著降低信號波動風險，提高雷達液位計的測量精度與可靠性。

總結

　　雷達液位計信號波動問題在工業現場普遍存在，受液面擾動、蒸汽泡沫、粉塵顆粒、容器結構和介電常數變化影響。通過高頻雷達、天線優化、智能回波分析、數據融合與安裝優化，可有效抑制波動。

　　計為JWrada®雷達液位計憑借自主研發的智能算法、抗干擾設計及耐高溫、耐腐蝕、抗粉塵能力，實現攪拌、蒸汽、腐蝕、粉塵等復雜工況下的穩定、可靠液位測量。已廣泛應用于油氣、食品、冶金等行業，為企業提供安全、高效、穩定的液位測量解決方案。

如果您也遇到雷達信號波動大的情況，歡迎咨詢計為自動化白工，可獲得雷達液位計調試資料?。?！
