金屬鍍層測厚儀 如何用方塊電阻評價鍍鋁層厚度？GB/T 15717-2021方法解析

真空鍍鋁膜、鍍鋁紙等材料的金屬層通常很薄，僅憑外觀很難判斷鍍層厚度是否均勻。如果鍍層偏薄、局部不均，不僅可能影響外觀效果，還可能影響材料后續阻隔、復合及加工性能。

三泉中石DMT-S金屬鍍層測厚儀采用電阻法，可對鍍鋁薄膜、鍍鋁紙等材料的方塊電阻、鍍層厚度及均勻度進行測量，其測試原理與GB/T 15717-2021《真空金屬鍍層厚度測試方法 電阻法》相對應，適合真空鍍層生產企業及質量檢測實驗室開展批次評價。

為什么測電阻可以判斷金屬鍍層厚度？

GB/T 15717-2021適用于絕緣軟基材表面的真空金屬鍍層厚度測量。

其核心原理并不是直接機械測量極薄的金屬層，而是利用金屬鍍層具有導電性的特點。規定長度和寬度的鍍層試樣可以看作一段金屬導體，根據歐姆定律測量其電阻，再以方塊電阻（Ω/□）表示鍍層狀態，并進一步換算金屬鍍層厚度。

一般來說，在材料及其他條件一致時，鍍層厚度發生變化，方塊電阻也會隨之變化。因此，通過電阻值可以對不同位置、不同批次材料的鍍層狀態進行量化比較。

GB/T 15717-2021對測試條件有哪些要求？

電阻測試容易受到溫濕度、測量頭接觸狀態以及試樣表面污染的影響，因此標準對試驗前處理作出了明確規定。

金屬鍍層測厚儀與試樣應按照GB/T 2918要求，在：

溫度23℃±3℃、相對濕度50%±10%

的環境中放置4小時，隨后仍在相同環境條件下完成測量。

每次測試前，還應使用無水乙醇擦拭儀器測量頭，清除可能附著的金屬鍍層碎屑。測量時，將試樣平放在橡膠板上，并確保測量頭與金屬鍍層充分接觸。

這些操作看似簡單，卻直接關系到接觸電阻和測試重復性。

5片試樣應該怎樣取點測量？

標準規定，沿試樣長度方向，在距邊緣20 mm的位置進行測量。

共測試5片試樣，每片試樣測量1次，并記錄每次測得的電阻值。

因此，實際檢測時除了關注單次結果，更應觀察5片試樣之間的數據離散程度。如果同一批鍍鋁膜不同試樣之間的方塊電阻差異明顯，往往說明鍍層均勻性存在波動，可進一步檢查真空鍍膜工藝、蒸發狀態或基材運行穩定性。

金屬鍍層測厚儀DMT-S如何完成電阻、厚度和均勻度測量？

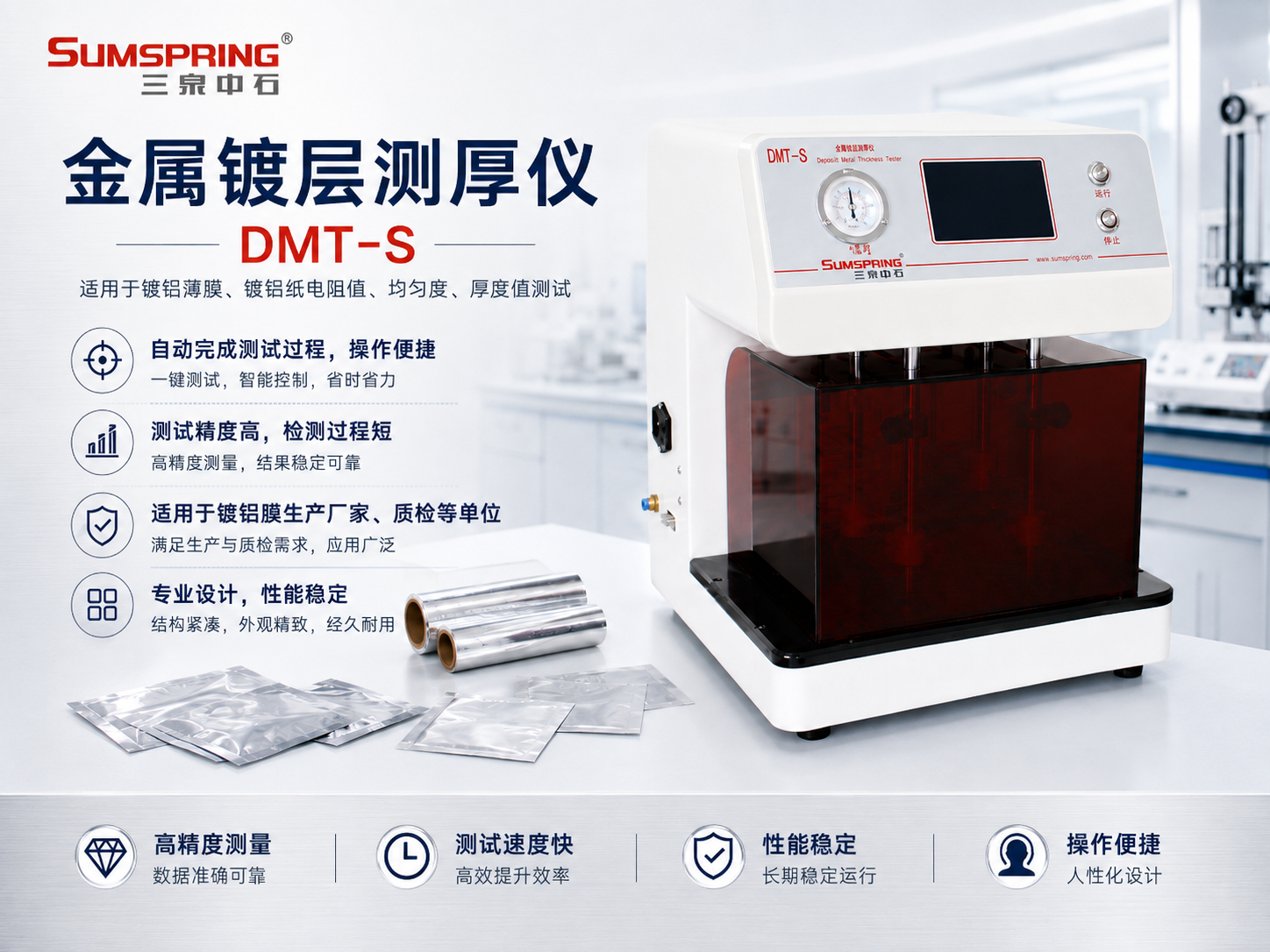

三泉中石的DMT-S金屬鍍層測厚儀采用高精度接觸式測量方式。試樣按照規定尺寸處理后放置于測量位置，專業測試夾具使測量頭與鍍層形成穩定接觸，系統自動獲取電阻數據，并可進一步顯示方塊電阻值、厚度值及均勻度信息。

設備觸摸屏可實時顯示電阻值、厚度值和測量溫度，測試完成后支持結果保存、查詢及打印，減少人工計算和抄錄造成的數據偏差。

在應用方面，可用于真空鍍鋁膜、鍍鋁紙、電化鋁等產品的金屬鍍層檢測。需要注意的是，GB/T 15717-2021的標準適用范圍明確限定為絕緣軟基材表面的真空金屬鍍層；若用于汽車燈具等其他結構鍍層，應依據對應產品標準或企業檢測方法確定測試條件，不能直接視為GB/T 15717-2021標準檢測。

厚度數據之外，更值得關注的是工藝一致性

對于真空鍍層材料，單純得到一個厚度值并不是檢測終點。將方塊電阻、厚度和多點均勻度結合起來，更有利于判斷鍍膜工藝是否穩定。

DMT-S金屬鍍層測厚儀把接觸測量、測量數據、結果統計和輸出集中在一套系統中。三泉中石在薄膜及包裝材料檢測領域還可將鍍層厚度與摩擦、熱封等性能項目結合，幫助企業從單一鍍層數據進一步分析材料生產與后續加工之間的質量關系。
