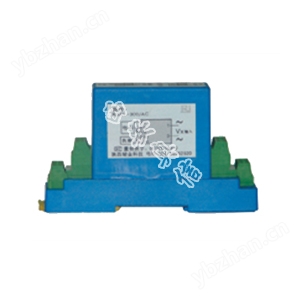

AXPG-4100S信號隔離器AXPG-4110S信號隔離器AXPG-4120S信號隔離器AXPG-4900S信號隔離器 該產品采用底座與主機插拔式結構設計,可以帶電插拔
AXPG-4100S信號隔離器 AXPG-4110S信號隔離器 AXPG-4120S信號隔離器 AXPG-4900S信號隔離器
該產品采用底座與主機插拔式結構設計,可以帶電插拔。端子接線采用螺絲壓緊連接方式,標準35mmDIN導軌卡式安裝。 可以與單 組合儀表及DCS、PLC等系統配合使用。
特性
1、具備給現場變送器配電的功能。
2、4~20mA隔離傳輸,輸出直流電流或電壓信號。
3、二入二出的現場電源.信號隔離處理器。
4、輸入-輸出-電源之間隔離。
5、輸出信號零點和滿度可調整。
6、帶工作電源指示燈。
7、模塊化拔插式結構,可帶電拔插。
8、標準的35mmDIN導軌卡式安裝。
供電電源
電源電壓:24VDC 10%
電源指示:通電時,綠色LED電源指示燈
電流消耗:<45mA(24VDC供電時)
功率損耗:<1.1W(24VDC供電時)
輸入
輸入信號:變送器直流電流信號4~20mA
輸入阻抗:100Ω
給變送器的配電電壓:18.5~28.5VDC
大電流輸入限制:約22mA
輸出
兩路通道隔離輸出
輸出電流:4~20mA;其它指定電流
輸出電壓:1~5V;其它指定電流。
電流輸出允許輸出負載:≤350Ω
(注:需特殊負載可制定)
綜合技術參數
標準精度:0.1%
溫度漂移:0.015%/℃。
穩(wěn)定時間:≤3S
電源變化影晌:<0.1%(允許電壓范圍)
零點調整范圍:-5%~+5%(通過零點旋鈕調整)
滿度調整范圍:95%~+105%(通過滿度旋鈕調整)
隔離能力:輸入-輸出-電源之間1.5KV,1min,50HZ
絕緣電阻:輸入-輸出-電源之間≥100MΩ/500VDC
工作環(huán)境溫度:-20~+60℃
存儲環(huán)境溫度:-40~+80℃
環(huán)境濕度范圍:5~95%(無冷凝)
外形尺寸:厚26mm 高80mm 長 80mm
整機重量:約150g
| 型號 | 第1路輸入 | 第2路輸入 | 第1路輸出 | 第2路輸出 |
| AXPG-4100S | 4~20mA | 4~20mA | 4~20mA | 4~20mA |
| AXPG-4110S | 4~20mA | 4~20mA | 1~5V | 4~20mA |
| AXPG-4120S | 4~20mA | 4~20mA | 1~5V | 1~5V |
| AXPG-4900S | 4~20mA | 4~20mA | (特殊訂貨)指定電流或電壓 | |
