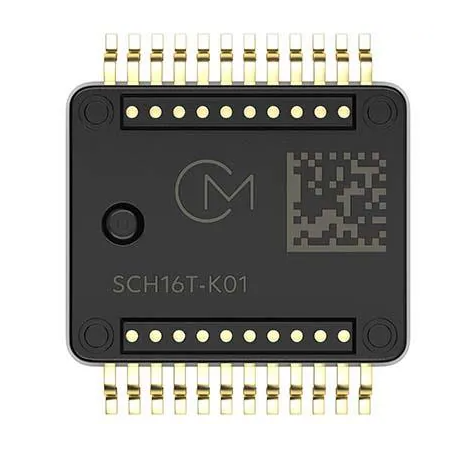

SCH16T-K01|SCH16T-K10|SCH16T-K20
SCH16T系列 6DoF陀螺儀加速度傳感器一體型 工業用途
SCH16T系列提供市場居先的低陀螺儀噪聲水平和靈活的數字輸出選項，適用于要求苛刻的應用。
±2000°/s（SCH16T-K10）或±300°/s（SCH16T-K01和SCH16T-K20）的角速率測量范圍
±16g（SCH16T-K10）或±8g（SCH16T-K01和SCH16T-K20）的加速度測量范圍
輔助數字加速度計通道，動態范圍高至±26g（SCH16T-K10和SCH16T-K01）
陀螺儀偏置不穩定性低到0.3°/h（SCH16T-K01和SCH16T-K20）或2°/h（SCH16T-K10）
陀螺儀噪聲密度水平低到0.4m°/s/√Hz（SCH16T-K01和SCH16T-K20）或6m°/s/√Hz（SCH16T-K10）
輸出插值和抽取選項
用于時鐘域同步的數據就緒輸出、時間戳索引和SYNC輸入功能
?40至110°C的工作溫度范圍
3.0至3.6V的電源電壓，1.7至3.6V的I/O電源
SafeSPI v2.0接口
可通過SPI幀選擇20位和16位的輸出數據
前沿的自診斷系統利用超過200個內部監控信號，在每個SPI幀中自動報告?zhèn)鞲衅鳡顟B(tài)
12mm×14mm×3mm（長×寬×高）SOIC-24倒置外殼，PCB上的占位面積<170mm2
基于AEC-Q100標準的認證
符合RoHS標準的牢固SOIC塑料封裝，適合無鉛焊接工藝和SMD安裝
經過驗證的電容式3D-MEMS技術
特點
SCH16T系列在單封裝6DoF MEMS IMU中提供業界居先的性能和安全性，專為嚴格的工業環境而設計。該系列包含三個型號 :
SCH16T-K01 – 多功能高性能通用IMU
SCH16T-K10 – 陀螺儀檢測范圍擴展型號，適用于高轉速測量
SCH16T-K20 – 新型產品，其特征是顯著提高了陀螺儀和加速度計的性能。
SCH16T系列產品采用市場居先的穩定MEMS平臺，并配備前沿的MEMS陀螺儀。SCH16T-K01和SCH16T-K10中的寬測量范圍加速度計在惡劣環境下也能提供經過汽車級驗證的性能。
SCH16T-K20中的新型加速度計MEMS與K01和K10型號相比，降低了溫度偏置漂移并將噪聲密度降低了一半。
新MEMS傳感器基于現有的SCA3400和舊有的SCA103T系列傳感器采用的雙差分測量原理。此外，K20陀螺儀校準經過微調，與其他產品版本相比，其溫度偏置漂移更小。
SCH16T平臺經過基于AEC-Q100工作溫度等級1（?40°C至+125 °C）測試的測試套件的嚴格驗證，確保在寬溫度范圍內穩定工作。
全部SCH16T系列傳感器均具備市場居先的自診斷功能，使該系列傳感器適用于安全關鍵應用。此外，該系列傳感器的軟件和引腳相互兼容，使得在同一產品線內的傳感器之間能方便進行切換并節省成本。
應用
SCHA16T可應用于在嚴苛環境條件下追求高性能表現的應用領域。
代表性應用領域包括 :
高精度慣性測量單元（IMU）
慣性導航與定位
無人機飛行控制器
動態傾角測量
高精度機器人控制和UAV
人形機器人控制
相機穩定
由此了解更多關于SCH16T系列產品版本、應用和樣品類型 : SCH16T 產品版本
傳感器板 : SCH16T series PCB
陀螺儀 : 產品一覽
系列一覽
陀螺儀
型號
軸
測量范圍
頻帶寬, ?3dB頻率
默認感覺
（16bit/20bit）
工作溫度范圍
輸出類型
SCH16T-K01
XYZ
±300 °/s
13, 30, 68, 235, 280 or 370 Hz
100/1600 LSB/°/s
?40°C ～ +110°C
Digital SPI
SCH16T-K10
XYZ
±2000 °/s
13, 30, 68, 235, 280 or 370 Hz
12.5/200 LSB/°/s
?40°C ～ +110°C
Digital SPI
SCH16T-K20
XYZ
±300 °/s
13, 30, 68, 235, 280 or 370 Hz
100/1600 LSB/°/s
?40°C ～ +110°C
Digital SPI
加速度傳感器
型號
軸
測量范圍
頻帶寬, ?3dB頻率
默認感覺
（16bit/20bit）
工作溫度范圍
輸出類型
SCH16T-K01
XYZ
±8g*
13, 30, 68, 235, 280 or 370 Hz
200/3200 LSB/m/s2
?40°C ～ +110°C
Digital SPI
SCH16T-K10
XYZ
±16g*
13, 30, 68, 235, 280 or 370 Hz
200/3200 LSB/m/s2
?40°C ～ +110°C
Digital SPI
SCH16T-K20
XYZ
±8g
13, 30, 68, 210, 240 or 290 Hz
250/4000 LSB/m/s2
?40°C ～ +110°C
Digital SPI
SCH16T-K01|SCH16T-K10|SCH16T-K20
SCH16T系列 6DoF陀螺儀加速度傳感器
