什么是射頻電容器
每年，超過四萬億個陶瓷電容器應運而生，它們?nèi)缤燎诘拿鄯?，服?wù)于各種領域。從微小的玩具到的可穿戴科技，再到龐大的電動汽車與高遠的衛星，它們的用途廣泛，無處不在。這些電容器，就如同魔術師一般，變幻莫測，展現出令人驚嘆的魅力。它們在電路中躍動，穩定供電，讓科技的世界得以流暢運轉。
著多樣的功能，如去耦、濾波以及瞬態電壓抑制等。對于絕大多數應用來說，它們無疑是一股的力量。
大多數這些應用，標準金屬電極（BME）陶瓷技術使用鎳作為內部電極。事實上，目前出貨的陶瓷電容器中超過99%使用鎳電極技術。然而，目前使用的應用子集在更高的頻率下工作，標準鎳電極技術不適合。本文深入探討了RF電容器的一些關鍵特性，以及它們對高頻應用的重要性。
什么是射頻？
在我們定義什么是RF電容器之前，我們需要提供有關RF的一些背景知識。 RF代表“射頻"，是指電子設備或介質中交流電壓，電流或電磁波的振蕩速率。今天，幾乎所有電子設備都使用交流電壓和電流，范圍從50Hz到100s的GHz。 RF是一個非常廣泛的術語，指的是交流電壓高于20kHz時的頻率。然而，在RF應用和RF電容器的背景下，RF通常被稱為頻率從幾MHz以上開始。有時，術語“RF"和“高頻"在指高頻組件和應用時可以互換使用。
RF頻譜可以根據頻率范圍和目標應用劃分為多個區域（頻段）。RF“高頻"范圍可分為范圍從300MHz到300GHz的“微波頻段"和從28GHz開始的mmWave（毫米波）頻段。隨著頻率的增加，波長減小，如下圖所示。術語毫米波的名字來源于以毫米為單位測量的電磁波的波長。
圖1 - 射頻頻譜
但是為什么要去更高的頻率范圍呢？
當增加應用程序的頻率越來越高時，有一些關鍵優勢。通過增加頻率，設計人員可以更好地利用頻譜，使更多設備是無線的，而不會造成干擾。此外，增加頻率允許更高的帶寬。因此，增加了數據傳輸。
但是，更高的頻率也有缺點。這些包括較短的范圍，被密集物體阻擋的信號以及受天氣條件影響的信號。這就是為什么更高頻率的毫米波5G技術將需要在人口密集的地區使用更多的蜂窩基站。
射頻電容器應用
RF電容器用于各種功能，如直流阻斷、旁路、濾波和阻抗匹配。常見應用包括：
射頻功率放大器 （PA）
蜂窩基站（4G、5G）
無線局域網
定位系統
無鑰匙進入系統
汽車V2X、安全系統、動力總成、通信系統
但是，是什么讓射頻電容器與眾不同呢？
RF應用所需的電容器具有四個關鍵特性。
高頻下的等效串聯電阻 （ESR） 非常低：
這是電容器的電阻，包括由于電介質和電極損耗引起的電阻。這一點很重要，因?yàn)镋SR以熱量的形式與功耗直接相關。較高的ESR會導致電容器過熱，RF電容器在高頻下必須具有盡可能低的ESR。
功耗 = i2* DS3
為了實現陶瓷電容器的低ESR，必須優化電介質和電極，以使其具有盡可能低的損耗。對于電介質，RF電容器幾乎總是I類C0G/NPO材料，因?yàn)樗鼈兊膿p耗非常低。
更重要的是內部電極材料的選擇。圖2顯示了由鎳制成的100mm導線與由銅制成的相同導線之間的電阻比較。該圖顯示，隨著頻率增加到10MHz以上，鎳線的電阻開始急劇增加，而銅線的電阻保持相對平坦。因此，銅是基本金屬電極RF電容器的材料。
圖2 - 由銅和鎳制成的100mm導線的電阻。
高頻下的高品質因數 （Q）：
Q表示電容器的效率，表示電容器中存儲的能量與因等效串聯電阻（ESR）引起的熱損耗而耗散的能量之比。Q 與 ESR 直接相關，因?yàn)檩^低的 ESR 意味著較高的 Q，因?yàn)樗煞幢?。RF電容器由于其低電容和非常低的ESR，具有非常高的Q值。因此，RF電容器通常被稱為高Q值電容器。
電容穩定性與溫度的關系：
由于RF電容器通常用于調諧和阻抗匹配應用，因此電容與溫度的關系穩定性至關重要。電容隨溫度的任何變化都可能導致電路失諧或變得不匹配。
圖 3 - 1 類 RF 電容器的電容隨溫度的變化
串聯諧振頻率：
SRF顯示總阻抗不再是電容并開始上升趨勢的位置。這被稱為阻抗曲線的電感區域，是電容器等效串聯電感（ESL）的直接結果。對于某些應用，必須保持在SRF以下，因此RF電容器需要具有盡可能高的SRF。

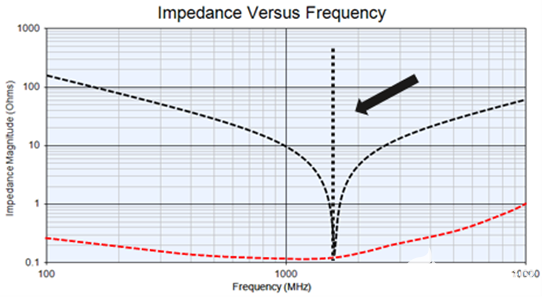

圖 4 - 顯示 SRF 的 1 類 RF 電容器的阻抗與頻率的關系。
什么是射頻電容器？
了解了RF電容器的四個關鍵特性，就可以提供一個定義。
定義：RF電容器是在RF頻率下“特性"的電容器。
因此，對于RF電容器，選擇材料并優化設計，以使電容器的特性在較高頻率下達到。
用于射頻和微波應用的 KEMET HiQ CBR 系列
CCT的 HiQ CBR RF 電容器系列采用銅電極 BME（基本金屬電極）系統，可在 VHF、UHF 和微波頻段提供超低 ESR 和高 Q。低 ESR 允許更高的射頻電流，非常適合各種應用。這些電容器提供商業級和汽車級兩種規格，具有非常低的 ESR 和高 Q 值以及高 SRF，非常適合 1 MHz 至 50 GHz 的應用。
