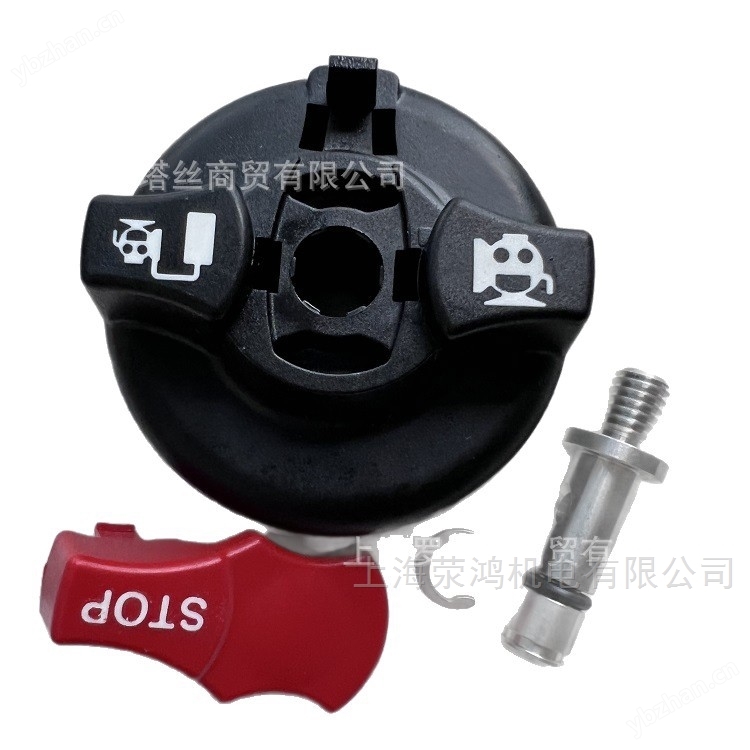

rotork紅黑旋鈕MK3代

開/關及就地/停止/遠程族鈕與端蓋內的固態開關磁力耦合配合上雙密封結構，進一步加強了非侵入性能保護

紅外設定器可以設定扭矩，限位以及其他控制和指示功能，設定過程只需要操縱設定器上的按鈕來完成而不需要打開電氣外殼。

rotork 102244-01

Rotork IQ3 系列智能電動執行器上的“旋鈕"，主要指其就地控制旋鈕，是現場操作與設置執行器的核心部件。它們通常包含兩個功能明確的旋鈕，并配合一個手柄，共同構成了IQ3執行器的本地人機交互界面。

??? 兩個核心旋鈕

IQ3執行器面板上通常有兩個旋鈕：

就地/遠程/停止 (Local/Remote/Stop) 選擇旋鈕（紅色）：用于切換執行器的控制模式。

就地 (Local)：通過另一個黑色旋鈕進行本地開關操作。

遠程 (Remote)：接收并執行來自中控室或PLC等遠程系統的指令。

停止 (Stop)：立即停止當前動作，可用于緊急停止或鎖定。該旋鈕可掛鎖鎖定在任一位置，以防誤操作。

打開/關閉 (Open/Close) 選擇旋鈕（黑色）：僅在“就地"模式下有效。旋轉此旋鈕即可直接控制閥門的開啟或關閉。

??? 第三個操作部件：手/自動切換手柄

除了上述兩個旋鈕，還有一個 “手/自動切換手柄" (Hand/Auto Lever)。

將其撥到 “手動" (Hand) 位置并轉動手輪，即可嚙合離合器進行手動操作。

當執行器恢復電動操作時，離合器會自動脫離，切換回電動模式。此手柄同樣支持掛鎖鎖定。

?? 功能：不止于開關

IQ3的旋鈕功能遠不止簡單的開關，其設計融合了智能與便捷：

智能化就地設置：無需開蓋，通過旋鈕配合顯示屏菜單，即可完成限位設定、力矩值調整等復雜配置。屏幕菜單可通過開/關旋鈕進行直觀導航。

非侵入式與無線調試：秉承“非侵入式"設計理念，大部分調試還可通過紅外設定器-或手機App（藍牙）無線完成，調試效率可提升50%以上。

? 總結：智能、可靠、易用

Rotork IQ3的旋鈕設計，實現了本地控制的直觀與便捷，并將智能設定、非侵入式操作等先進功能融為一體。

堅固耐用：IQ3系列具有IP68（防塵防水）防護等級和雙密封系統，環境適應性強（-30℃至+70℃）。

顯示直觀：配備的雙堆疊顯示屏可清晰顯示閥門狀態、力矩及報警等信息。

應用廣泛：扭力輸出范圍廣泛-，適用于電力、石油、化工、水處理等諸多行業。

因此，Rotork IQ3的旋鈕是智能且可靠的工業設備控制接口，融合了本地控制、智能設定與狀態監控等多種功能。
