日本Magnescale LT10A-205B 計數器
產品概述
Magnescale LT10A 系列是適配DT12/DT32 位移傳感器的DIN 面板式數顯計數器，采用72mm×72mm標準安裝尺寸，支持5μm/10μm分辨率可調，具備當前值 / 最大值 / 最小值 / 峰峰值測量、通過 / 不通過判斷、外部信號對接能力，可直接接入PLC、工控機、數據采集系統，滿足自動化產線尺寸檢測、位移測量、不良品分選、數據管理等場景使用需求，為設備嵌入式測量提供穩定顯示與信號輸出方案。

產品特點
●DIN 標準緊湊結構：遵循 DIN 面板尺寸（寬 72mm× 高 72mm），輕薄精巧，便于設備嵌入式安裝。
●分辨率靈活可調：顯示分辨率支持 **5μm（0.005mm）/10μm（0.01mm）** 切換，適配不同測量需求。
●多類型數據輸出：全型號標配通過 / 不通過判斷輸出，可選BCD 輸出、RS-232C 通信，直接對接 PLC 與電腦。
●多模式測量功能：支持 ** 當前值、最大值（MAX）、最小值（MIN）、峰峰值（P-P）** 實時測量與顯示。
●批次化檢測適配：BCD 輸出型號可存儲4 組比較器上下限，適配多批次產品檢測切換。
●雙通道加減運算：雙通道型號支持A+B/A?B/B?A運算，可測量寬度、步距、厚度等尺寸。
●寬壓工業供電：支持DC 9–24V寬電壓輸入，電源電纜長度建議小于 10 米，適配工業現場供電條件。
●異常狀態提示：具備超速、傳感器連接異常、溢出報警提示，保障測量過程穩定。

應用范圍
●自動化產線工件尺寸檢測、厚度 / 高度 / 間距測量
●精密裝配位移監控、到位判定、不良品分選
●機床設備定位顯示、行程監測、數據采集
●3C / 汽車零部件在線檢測、質量數據管理
●工裝夾具位置反饋、工序檢測
●檢測儀器位移顯示、結果判斷、信號輸出

日本Magnescale LT10A-205B 計數器
規格參數

標準配置
●LT10A 系列計數器主機
●安裝擋塊
●BCD 輸出連接器插頭（僅限 BCD 型號）
●中文版使用說明書

關鍵提示
1、適配DT12/DT32 系列位移傳感器，分辨率需與傳感器保持一致。
2、接線、插拔傳感器前務必?cái)嚯姡苊忪o電或誤接線損壞設備。
3、供電使用DC 9–24V，電源電纜長度控制在 10 米以內。
4、出現報警時，先檢查傳感器連接與運動速度，排除后執行重置操作。
5、面板安裝需預留足夠空間，確保散熱與操作便捷。

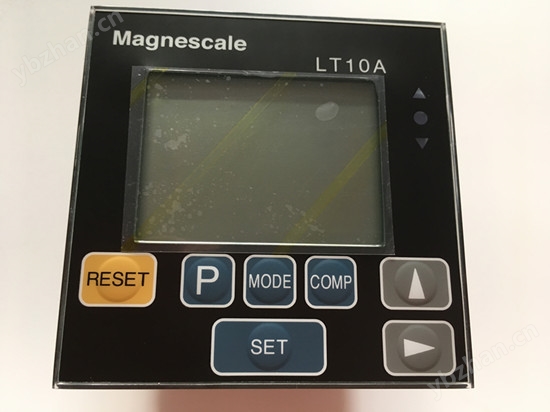

產品圖片：

實用案例
某汽車零部件工廠采用LT10A-205B雙通道計數器搭配DT32 位移傳感器，用于軸類零件寬度與高度同步檢測：
●雙通道分別采集兩個方向位移，通過加減運算實時計算寬度尺寸。
●設定 4 組公差上下限，適配多型號產品快速切換。
●通過BCD 輸出將數據上傳至 PLC，實現檢測數據記錄與追溯。
●設備嵌入檢測臺面板，節省安裝空間，滿足產線節拍與測量需求。

常見問題（FAQ）
Q1：LT10A 系列可直接對接哪些設備？
A：可直接連接Magnescale DT12/DT32 位移傳感器，通過 I/O 接口對接PLC、繼電器、報警裝置，BCD/RS-232C 型號可連接電腦與數據采集設備。

Q2：如何切換 5μm/10μm 分辨率？
A：在初始設定模式中，通過面板按鍵調整顯示分辨率參數，選擇 0.005mm（5μm）或 0.01mm（10μm），保存后生效。

Q3：BCD 型號 4 組比較器如何切換？
A：通過BCD 連接器的比較器值選擇端子輸入信號，可快速切換已存儲的 4 組CPH/CPL上下限參數，適配多批次檢測。

Q4：顯示報警（Error）如何處理？
A：先檢查DT 傳感器接線是否松動，確認運動速度未超量程，移動傳感器至少 1mm 后執行重置操作，恢復正常測量。

Q5：單通道與雙通道型號區別？
A：單通道（-105 系列）支持一路傳感器輸入；雙通道（-205 系列）支持兩路傳感器同時接入，具備加減運算功能，適合寬度、間距測量。

歡迎咨詢
如需LT10A 系列完整型號選型、接線圖紙、通信協議、配套 DT 傳感器報價、現貨交期等信息，可直接致電或留言咨詢，我們將為您提供一對一技術支持與采購方案。
