設備名稱

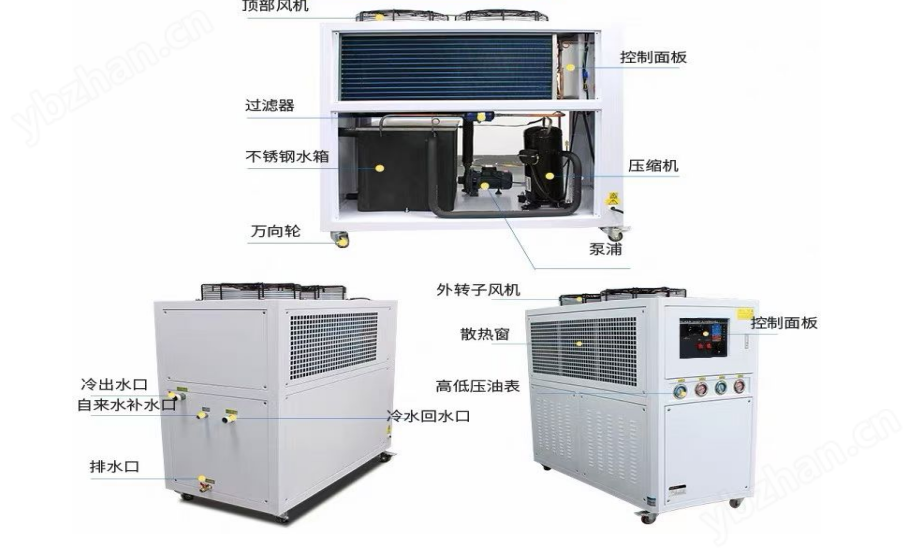

水冷冷水機

環境溫度25℃

設備型號

BSZ-40HP

制冷功率

60kW@25℃（出液溫度）

加熱功率

無

負載穩定

控溫方式

多機啟停式

控溫精度

±1℃

循環液滿足溫度范圍

散熱方式

風冷一體機

環境溫度

0~40

出液溫度范圍

5~35℃

額定流量&壓力

330L/min@3bar（手動調節）

進出液接口

Rp2

循環液種類

乙二醇水溶液

環保冷媒

壓縮機

渦旋壓縮機

制冷劑

R407C

風機

外轉子軸流風機

冷凝器

翅片式冷凝器

蒸發器

不銹鋼板式換熱器

電功率

電源需求

三相五線  380V/50Hz

整機功耗

25kW

水箱容積

330L

水箱材質

SUS304不銹鋼

控制器

A4001

參數監測

液位顯示、出液溫度、出液壓力（壓力表）

報警功能

低液位報警、高、低溫報警、流量報警、氟壓報警

距離1米測量

保護功能

流量保護、壓縮機過熱保護、氟壓保護等

噪聲

78dB

設備尺寸（W×D×H）

880×1960×2300（A3）

移動與固定

槽鋼，可螺栓固定

環境溫度25℃

排風方式

兩側進風，上方出風

其他要求1

其他要求2

1

壓縮機

谷輪/松下

臺

2

2

冷凝器

WIIP（寶試智能裝備）

套

2

3

風機

微光

臺

2

4

氟路銅管

各種口徑銅管均為高純紫銅，保護焊工藝

套

1

5

蒸發器

不銹鋼板式換熱器

件

1

6

循環泵

南方泵業

臺

1

7

溫度傳感器

鉑電科技，螺紋型不銹鋼P(yáng)T100

件

1

8

流量開關

卡圖電子

件

1

9

壓力表

東亞

件

1

10

機箱

WIIP(寶試智能裝備)，鈑金噴塑

件

1

11

水箱

WIIP(寶試智能裝備)，不銹鋼

件

1

12

電氣元件

正泰

套

1

13

指示燈

LED型

套

1

14

控制器

WIIP（寶試智能裝備）

套

1

15

軟件

WIIP（寶試智能裝備）

套

1

空間要求：就位搬運、安裝占地尺寸及放置環境要求

就位通道

按試驗箱外形尺寸能夠通過，須注意轉角、進門尺寸、電梯尺寸等特別環節。針對樓上場地或地下空置的安裝現場，場地地面承重要求≥500kg/m2

占地及周邊相關尺寸

設備周圍空間，按：A：≥100cm  B：≥100cm    C: ≥ 80cm   D: ≥ 80cm

地面平整，通風良好，不含易燃易爆腐蝕性氣體和粉塵

試驗箱使用環境其他要求

環境溫度要求

20～45℃保證最佳性能

濕度要求

≤85％RH

氣壓要求

86KPa～106KPa

電磁環境

設備周圍無強烈震動，無強電磁輻射源

噪音

90db以內（離機臺正面1米并離地面1.2米處測量）

場地排水

試驗箱旁邊2米內備有排水地漏

試驗箱安全存放條件

試驗箱不使用時，應保持試驗箱的儲存環境始終＞0℃；

若儲存環境＜0℃時,對于水冷型試驗箱和濕熱箱，應及時將設備中所有余水排凈，以免結冰損壞管道。

電源及相關條件

電壓

三相四線   電壓：380V±10%   50HZ   功率：15KW

接地要求

接地電阻＜4Ω，獨立接地，即TN-S制接地系統，采用的三相五線制交流電源（嚴禁中、地混用）

設備質保期

供方對試驗設備驗收合格之日起進行1年保修，保修期內應免收材料費，修理費等費（人為/自然災害除外）。

供方承諾提供終生免費技術支持，每年2次的設備運行情況咨詢檢查。

服務時效

客戶報修通知后 2 小時內響應，24小時內到達用戶現場，全力以赴將產品搶修好。公司擁有充足的備品備件，能提供及時、迅速、優質的服務。

售后團隊

公司專設售后服務部，設有售后服務工程師 5 余人，同時分設辦事處服務點組建了一個客戶服務體系，建立客戶檔案。公司除對客戶開展技術咨詢服務外，還負責收集和整理用戶投訴意見，咨詢信息，確保用戶提出的問題和要求，得到及時處理，并對處理情況進行跟蹤和驗證，建立檔案。為提高質量改進產品提供依據。

隨機文件清單

產品使用說明書、儀表操作說明書產品合格證、產品保修卡各1份

包裝、運輸

包裝符合國家標準，設備由我公司送貨到買方指定地點，運輸費用由我公司承擔。

安裝、調試及培訓

設備到買方工廠后，我方負責設備現場安裝、調試、試運行。同時，我方對需方工作人員進行免費培訓，以確保買方相關人員能夠獨立完成合同規定的各項試驗、進行設備維護和基本故障排除的工作。

安裝調試及驗收

需方負責根據供方的要求提供設備安裝所需的外部條件，由我司安裝。

供方負責在需方所在地進行現場安裝調試，安裝調試完成后，由供需雙方

人員在調試驗收?qǐng)?bào)告上簽字認可。
