產品介紹
融創GRF系列
廈門融創自動化GRF系列常用來測量天然氣，氮氣，壓縮空氣、煤制氣、液化氣、輕烴氣體等中低流速氣體。
一、概述：
廈門融創GRF系列是本公司在吸取了國內外流量儀表的技術并經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制和開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于測量中低流速的天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
由本公司研發生產的GRF系列經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d"》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i"》標準檢驗合格，符合防爆標志ExdⅡBT4(隔爆型)、ExiaⅡCT4（本安型），可適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所計量使用。
二、工作原理：
融創GRF氣體渦輪流量計結構圖
當氣流進入時，首先經過獨立機芯的前導流體并加速，在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡，轉速恒定，渦輪轉動角速度與流量成線性關系。利用電磁感應原理，通過旋轉的渦輪驅動信號發生器頂端導磁體周期性地改變磁阻，使磁場也發生相應變化，從而在線圈兩端感應出與流體體積流量成正比的脈沖信號。該信號經前置放大器放大，整形后與壓力傳感器、溫度傳感器檢測到的壓力、溫度信號同時輸入到流量積算儀進行計算處理，直接顯示出標準的瞬時體積流量和體積總量。
流量積算儀有溫度和壓力檢測模擬通道、流量傳感器通道以及微處理單元組成，并配有外輸接口，輸出各種信號。流量計中的微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正，氣態方程如下：
Qn=Zn／Zg?(Pg+Pa)／Pn?Tn／Tg?Qg
式中：Q n一標準狀態下的體積流量(m 3／h)
Qg—未經修正的體積流量(m 3／h)
Pg—流量計壓力檢測點處的表壓(KPa)
Pa—當?shù)卮髿鈮?KPa)
Tg—介質的溫度(273．15+t)k
t—被測介質攝氏溫度(℃)
Zn—標準狀態下的壓縮系數
Zg—工作狀態下的系數
Tn—標準狀態下的溫度(2 9 3．1 5 k)
P n—標準大氣壓(101．325KPa)
注：對于天然氣Zn/Zg=(Fz)2，F(xiàn)z稱為超壓縮因子，按中國石油天然氣總公司的標準sY／T6143—4996中的公式進行計算。
流量積算原理圖
三、特點：
融創GRF具有如下特點：
1、采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
2、采用新型微處理與高性能的集成芯片，運算精度高，整機功能，性能。
3、采用的微功耗高薪技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
4、按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
5、采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。
6、流量計表頭可180°旋轉，安裝使用簡單方便。
7、高精確度，一般可達±1.5%R、±1.0%R.
8、重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的。
9、可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pn=101.325Kpa，Tn=293.15K）的氣體流量；可實時查詢溫度、壓力、時間、日期等數據。
四、技術參數：
1、基本參數：
| 執行標準 | 封閉式管道中氣體流量計的測量——氣體渦輪流量計（GB/T8940-2003) |
| 儀表口徑及連接方式 | 25、40、50、65、80、100、125、150、200、250、300采用法蘭連接 |
| 25、40、50可采用螺紋連接 |
| 精度等級 | ±1.5%R、±1%R（需特別定制） |
| 量程比 | 1:10；1:20；1:30 |
| 顯示方式 | 雙排液晶同時顯示瞬時流量、累積流量 |
| 儀表材質 | 表體：304不銹鋼； 葉輪：防腐ABS或優質鋁合金； 顯示器：鑄鋁 |
| 環境條件 | 介質溫度：-20℃～+80℃ 環境溫度：-30℃～+60℃ 相對濕度5％～90％ 大氣壓力86～106Kpa |
| 輸出信號 | 標準二線制4-20mA(LWQ-C型) |
| 工作電源 | A：外部電源，+24VDC±15%，紋波≤±5%，適用于4-20mA輸出，脈沖輸出，RS485等； B：內部電源，1組3.0V10AH鋰電池，電池電壓在2.0-3.0V時均可正常工作。 |
| 整機功耗 | A：外部電源，＜1W； B：內部電源，平均功耗≤1W，可連續使用3年以上； |
| 信號輸出功能 | 脈沖信號，4-20mA電流信號，控制信號 |
| 通訊輸出功能 | RS485，hart通訊 |
| 實時記錄功能 | 起停記錄、日記錄、定時間間隔記錄 |
| 信號線接口 | 內螺紋M20×1.5 |
| 防爆等級 | ExdIIBT6或ExiaIICT4 |
| 防護等級 | IP65 |
2、測量范圍及工作壓力：

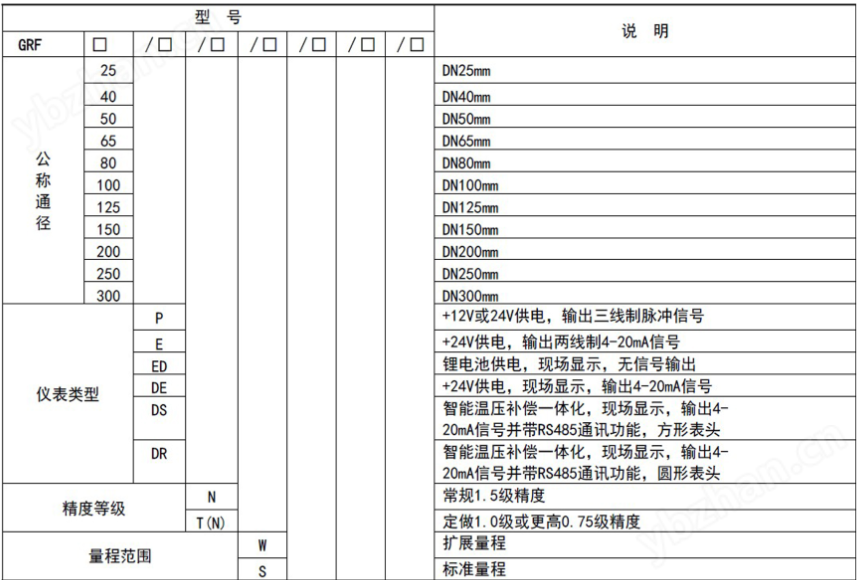

五、 型號說明及選型：
備注：本公司GRF系列表頭形式大致分為三種：
1、傳感器/變送器型：即選型中的GRF-□/P或GRF-□/E，該類儀表不具有顯示功能，僅將工況流量遠傳輸出；
2、現場顯示一體型：即選型中的GRF-□/ED或GRF-□/DE，該類儀表采用雙排液晶顯示，可現場讀數，也可輸出信號，但是不帶溫壓補償計算功能；
3、智能溫壓補償一體型，即選型中的GRF-□/DS或GRF-□/DR，該類儀表內置溫度、壓力傳感器和智能流量積算儀，通過微處理單元對實時采集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，然后將標準狀態下的體積流量直觀的顯示出來。
六、安裝注意事項：
1、安裝前，管道須吹掃干凈，以防殘渣鐵屑影響流量計的正常運轉?！ ?/span>
2、安裝前，用微小氣流吹動渦輪時，渦輪能轉動靈活，并沒有無規則的噪音，計數器轉動正常，無間斷卡滯現象，則流量計可安裝使用。
3、氣體渦輪流量計安裝時法蘭和管道法蘭中間要加密封墊圈?！ ?/span>
4、氣體渦輪流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向嶸創公司訂貨，嚴禁過濾器和流量計直接相連?！ ?/span>
5、氣體渦輪流量計在安裝時前后均應加截至閥門。
6、法蘭盤連接處管道內經處不應該有突起相連接?！ ?/span>
7、氣體渦輪流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件?！ ?/span>
8、氣體渦輪流量計應安裝在便于維修、無強電磁場干擾、無機械振動以及熱輻射影響的場所;
9、氣體渦輪流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合;
10、氣體渦輪流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命;
11、可水平或垂直安裝，流體流動方向應與殼體上標識的方向一致，在流量計的上游應保證有不小于10Dn的直管段，表后不小于5Dn的直管段。
12、為了不影響流體正常輸送，建議按圖安裝旁通管路，在正常使用時必須關閉旁通管道閥門
