產品簡介

? 防腐雷達液位計（耐酸堿，耐腐蝕，四氟棒式）簡介WF系列智能雷達液位計是*的雷達式物位測量儀表，測量距離*大30米，可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4-20mA模擬信號

詳細介紹

防腐雷達液位計（耐酸堿，耐腐蝕，四氟棒式）簡介

     WF系列智能雷達液位計是*的雷達式物位測量儀表，測量距離*大30米，可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4-20mA模擬信號。

防腐雷達液位計（耐酸堿，耐腐蝕，四氟棒式）應用
    ◆ 采用*的非接觸式測量
    ◆ 采用極其穩定的材料制造
    ◆ 測量液體、固體介質的物位
    ◆ 可以測量所有介電常數>1.8的介質
    ◆ 測量范圍0…20m(可以擴展到30米)
    ◆ 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
    ◆ 4-20mA輸出或數字型信號輸出
    ◆ 分辨率1mm
    ◆ 不受噪音、蒸汽、粉塵、真空等工況影響
    ◆ 不受介質密度、粘稠度和溫度的變化的影響
    ◆ 過程壓力可達4MPa
◆ 過程溫度可達250℃

防腐雷達液位計（耐酸堿，耐腐蝕，四氟棒式)原理
     由電子單元產生微波脈沖，經傳感器發射并接收。雷達脈沖波以光速運行，運
    行時間可以通過電子部件被轉換成物位信號。這是一種可以確保極短時間內穩定和
    *測量的特殊的時間延伸方法。
     即使在工況較復雜的情況下，存在虛假回波，用*新的微處理技術和調試軟件
也可以準確的識別出物位的回波。

輸入
傳感器接收反射的微波脈沖并將其傳給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
    D=C×T/2    (其中C為光速)
因空罐的距離E已知，則物位L為：
    L=E－D

輸出

通過輸入空罐高度E (＝零點)，滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4…20mA輸出。

防腐導波雷達液位計原理

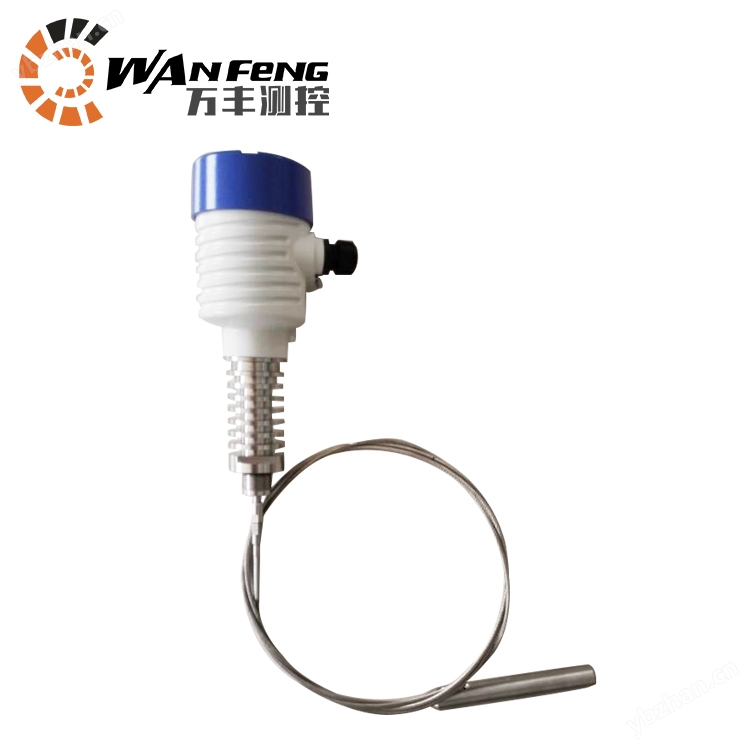

WF系列導波雷達物位計是基于時間行程原理的電磁波測距系統。儀表探頭發出的1GHz的微功率電磁波信號沿著探測組件(探桿或探測纜繩)以光速進行傳播。當電磁波接觸到被測物質表面時，由于介電常數發生突變，電磁波被反射回來。反射回來的電磁波沿著探測組件傳播，并返回到儀表探頭。電磁波的發射與接收的時間間隔與儀表探頭到被測介質的距離成正比，由此能夠計算出儀表探頭到被測介質表面的距離。

防腐導波雷達液位計優點和優勢

相對于超聲波原理儀表而言，導波雷達物位計不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響，測量結果穩定可靠。
相對于非接觸方式雷達物位計而言，導波雷達物位計電磁波信號沿著探測組件(探桿或探測纜繩)進行傳播，所以受到測量環境中水蒸氣和粉塵等因素的影響較小。沿著探測組件進行傳播的微波信號對于波動的界面仍然具有同樣的反射性能，所以幾乎不受物料波動影響。接觸性測量方式使得信號反射能力更強，可以測量介電常數更低的介質。接觸測量方式使得信號反射更可靠，從而不會出現失波現象。
相對于電容式物位計而言，無需空罐滿罐標定，直接使用，現場操作簡便。測量結果不受介電常數變化影響。當被測介質是成分不清楚或者是成分比例隨時改變的混合物時，也能夠進行可靠測量。
相對于磁翻板、磁致伸縮、重錘、鋼帶或浮球等液位計而言，導波雷達物位計不依賴機械運動進行測量，沒有活動部件，可靠性高，壽命長。

1.2導波雷達液位計應用舉例

一.3.1 液體容器液位測量
WF系列導波雷達物位計是非腐蝕性液體液位測量的理想解決方案。獨特的探頭設計使得測量信號更強，從而測量結果更可靠、更穩定。獨特的探頭設計使得盲區更小可以對尺寸更小的容器進行測量。獨特的探頭設計使得探頭尺寸更小，從而現場開口尺寸更小更方便現場安裝。同軸結構的探測組件非常適合測量小介電常數的低粘度液體。同軸結構的探測組件也非常適合應用在對測量精度要求非常高的情況。測量結果與被測介質的密度、溫度、壓力、泡沫、介電常數等特性無關。

一.3.2   固體容器料位測量
WF導波雷達物位計是為固體測量而設計的。尺寸加大的傳感器可以經受更大的拉力。探桿和探測纜繩都具有加粗設計，更耐磨損。由于細顆粒和粉末狀固體對纜繩的拉力和磨損較小，導波雷達對細顆粒和粉末狀固體料位測量具有良好的效果。導波雷達獨特的防松脫設計將固體測量墜纜的危險降到*低。
一.3.3   酸堿溶液液位測量
WF系列導波雷達物位計是為腐蝕性液體測量而設計的。探頭和儀表法蘭由PFA材料包覆。是腐蝕性液體測量的理想解決方案。
一.3.4   食品加工或制藥容器液位測量
WF系類導波雷達物位計同時也是對于食品加工和制藥容器液位測量的理想選擇。探測組件由食品安全級材料PFA或者PTFE全部包覆的8300，滿足食品衛生安全要求。
一.3.5   立管和旁通管方式液位測量

立管和旁通管的使用可以解決攪拌扇葉對導波探測組件造成的影響經常見于化工反應容器，比如石化行業。當然在這種測量環境中，導波雷達的測量具有很多的優勢。立管和旁通管能夠增強導波雷達接收信號的強度。旁通管的側面連接開口，罐內沉淀物或腐蝕性物質對測量結果都不會有影響。產品能夠在高達300℃的環境下進行測量，即使是標準產品，也能夠在150℃的環境下進行測量。

桿式導波雷達液位計
