一體化多孔孔板流量計

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地淮安市

在線詢價 收藏產品

聯系方式：查看聯系方式

更新時間：2026-08-21 09:49:43瀏覽次數：38次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  差壓式流量計

全部產品列表

暫無信息

淮安萬豐測控技術有限公司

經營模式：其他

商鋪產品：522條

所在地區：

詢價 給他留言

產品簡介

一、一體化多孔孔板流量計（平衡流量計）概述 LG-BKD多孔孔板（又稱平衡流量計）是按國標GB2624在標準孔板和流動調整器的基礎上研發的一種新型節流式流量傳感器

詳細介紹

一、一體化多孔孔板流量計（平衡流量計）概述

LG-BKD多孔孔板（又稱平衡流量計）是按國標GB2624在標準孔板和流動調整器的基礎上研發的一種新型節流式流量傳感器。多孔孔板用于安裝在各種擾動的下游，以*短的直管段敷設提供的性能。

二、一體化多孔孔板流量計（平衡流量計）測量原理

多孔孔板是也一種差壓式流量儀表，其工作原理與其他差壓式流量計一樣，都是基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出差壓值根據伯努利方程即可計算出管道中的流量。多孔孔板流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，當流體穿過圓盤的整流孔時，流體將被平衡整流，渦流被*小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。

三、多孔孔板流量計特點

1、測量精度高由于多孔孔板流量傳感器具有多孔對稱結構特點，能對流場進行平衡整流，降低了渦流、振動和信號噪聲，流場穩定性大大提高，使線性度比傳統節流裝置提升了5～10倍。

2、直管段要求短多孔孔板流量傳感器能將流場整流穩定、且壓力恢復比傳統節流裝置快2倍，大大縮短了對直管段的要求。一般情況下直管段要求為前2D、后2D，從而省去大量直管段，尤其是特殊昂貴的材料的管道。

3、量程比寬多孔孔板流量計正常情況下量程比為15:1，選擇合適的參數可以做到30:1.多孔孔板流量計的β值范圍為0.25～0.90。

4、 *壓力損失低多孔孔板流量計多孔對稱的平衡設計，減少了渦流的形成和紊流的摩擦，降低了動能的損失；在產生同樣差壓值情況下，*壓力損失約為傳統節流裝置的1/3，節省了相當大的運行成本，是一種節能型儀表。

5、耐臟污不易堵多孔孔板流量計多孔對稱的設計，減少了渦流的形成和紊流的摩擦，降低流場死區，保證臟污介質順利通過函數孔，因此多孔孔板流量計可用于測量各種臟污介質，如焦?fàn)t煤氣、高爐煤氣、渣油、回?zé)捰?、水煤漿等等。

6、適用范圍廣多孔孔板流量計測量范圍極廣，可測量各種氣體、液體、蒸汽；流體條件可以從深低溫到超臨界狀態，過程溫度*高達850℃，*大工作壓力可達42MPa。

7、一體化結構易于使用、檢驗和排除故障。

四、平衡多孔孔板流量計主要技術參數

1. 管道尺寸：15 ≤D≤1200 mm

2. 公稱壓力：PN≤42Mpa

3. 工作溫度：-50℃≤t≤550℃

4. 量程比：1：10，1：15

5. 精度等級：0.5級，1級，1.5級

6. 參照標準：GB/T2624-2006、JJG640-94及流量測量節流裝置設計手冊

7. 連接方式：法蘭連接、焊接、螺紋連接

五、多孔孔板流量計結構形式

多孔孔板按其開孔個數分為：四孔式、多孔式。按其安裝方式又分為：通用型、夾持型一體化式、焊接型、帶管道型等結構
平衡流量計價格，平衡流量計廠家焊接式平衡流量計，多孔孔板流量計價格

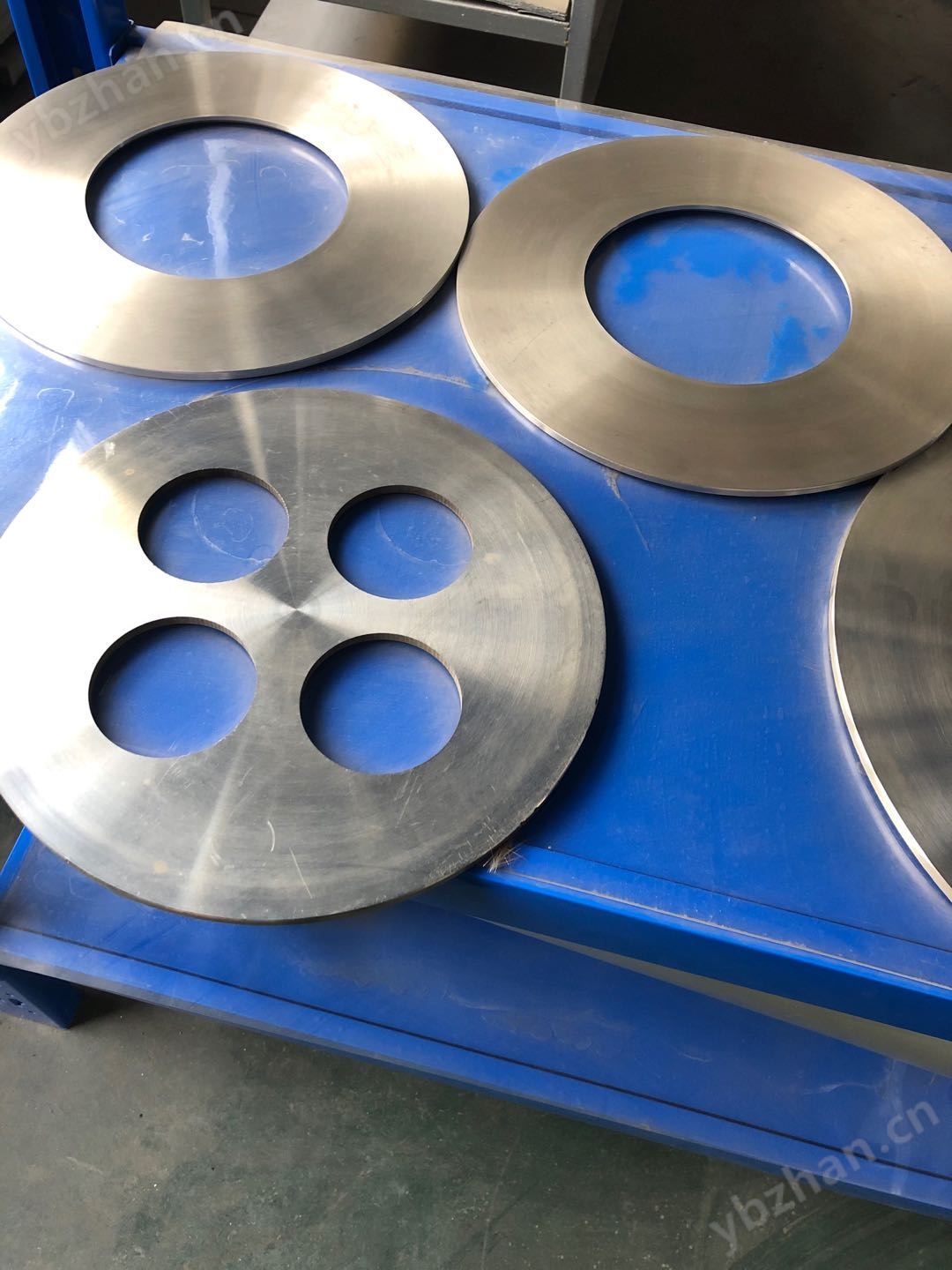

多孔孔板流量計節流件法蘭連接管道式平衡流量計
