目 前市的變頻器很多是沒有24VDC供電電源的，大部份是10V，有些功耗較大的變送器，10VDC的電源無法帶動，那么只能外接供電源24VDC。這樣變 頻器就出現了四個接線端子：供電+，供電-，反饋+和反饋-。電流型四線制接線方式：電源+==供電+；電源-==供電-；信號+==反饋+，信號-== 反饋-。電流型二線制接比方式：電源+==供電+；信號+==反饋+，供電-==反饋-。電壓型三線制接線方式：電源+==供電+；電源-（信號-）==供電-；信號+==反饋+，電源-（信號-）
一、兩線制傳感器：
1、一個線也就是信號線經過儀器連接到電源負極。
2、一根線連接電源正極。

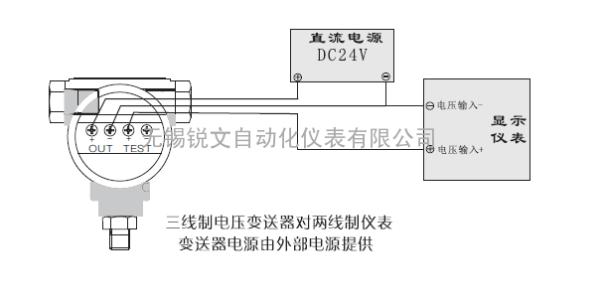

二、三線制傳感器：
1、一個線也就是信號線經過儀器連接到電源負極。
2、一根線連接電源正極。
3、直接連接到電源的負極
一、常將傳感器的功能與人類5大感覺器官相比擬：
1、光敏傳感器——視覺
2、聲敏傳感器——聽覺
3、氣敏傳感器——嗅覺
4、化學傳感器——味覺
5、流體傳感器——觸覺
二、敏感元件的分類：
1、物理類：基于力、熱、光、電、磁和聲等物理效應。
2、化學類：基于化學反應的原理。
3、生物類：基于酶、抗體、和激素等分子識別功能。
參考資料來源：
百科-傳感器
壓力變送器有兩線制，和三線制的，兩線制的需要接兩根線，三線制有兩根是電源正負線，有兩根是輸出正負線，其中負極是共用的，有問題可以聯系我你好！
如果還有一個是接地線的，可以不接。
如有疑問，請追問。
壓力傳感器一般有兩線制、三線制、四線制，有的還有五線制的。
壓力傳感器兩線制比較簡單，一般客戶都知道怎么接線，一根線連接電源正極，另一個線也就是信號線經過儀器連接到電源負極，這種是的，壓力傳感器三線制是在兩線制基礎上加了一個線，這根線直接連接到電源的負極，較兩線制麻煩一點。
四線制壓力傳感器肯定是兩個電源輸入端，另外兩個是信號輸出端。四線制的多半是電壓輸出而不是4~20mA輸出，4~20mA的叫壓力變送器，多數做成兩線制的。
壓力傳感器的信號輸出有些是沒有經過放大的，滿量程輸出只有幾十毫伏，而有些壓力傳感器在內部有放大電路，滿量程輸出為0~2V。
至于怎么接到顯示儀表，要看儀表的量程是多大，如果有和輸出信號相適應的檔位，就可以直接測量，否則要加信號調整電路。五線制壓力傳感器與四線制相差不大，市面上五線制的傳感器也比較少。
1、壓阻式力傳感器
電阻應變片是壓阻式應變傳感器的主要組成部分之一。金屬電阻應變片的工作原理是吸附在基體材料上應變電阻隨機械形變而產生阻值變化的現象，俗稱為電阻應變效應。
2、陶瓷壓力傳感器
陶瓷壓力傳感器基于壓阻效應，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋。
由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0/3.0/3.3mV/V等，可以和應變式傳感器相兼容。
3、擴散硅壓力傳感器：
擴散硅壓力傳感器工作原理也是基于壓阻效應，利用壓阻效應原理，被測介質的壓力直接作用于傳感器的膜片上(不銹鋼或陶瓷)，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，利用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。
4、藍寶石壓力傳感器：
利用應變電阻式工作原理，采用硅-藍寶石作為半導體敏感元件，具有的計量特性。因此，利用硅-藍寶石制造的半導體敏感元件，對溫度變化不敏感，即使在高溫條件下，也有著很好的工作特性;藍寶石的抗輻射特性;另外，硅-藍寶石半導體敏感元件，無p-n漂移。
5、壓電式壓力傳感器：
壓電效應是壓電傳感器的主要工作原理，壓電傳感器不能用于靜態測量，因?yàn)榻?jīng)過外力作用后的電荷，只有在回路具有無限大的輸入阻抗時才得到保存。實際的情況不是這樣的，所以這決定了壓電傳感器只能夠測量動態的應力。
參考資料來源：百科-壓力傳感器以下信息 上海朝輝壓力儀器 提供參考為準，具體可咨詢。
傳感器的接線一向是客戶采購過程咨詢得最多的問題之一，很多客戶都不知道傳感器如何連線，其實各種傳感器的接線方式基本都是一樣的，壓力傳感器一般有兩線制、三線制、四線制，有的還有五線制的。
壓力傳感器兩線制比較簡單，一般客戶都知道怎么接線，一根線連接電源正極，另一個線也就是信號線經過儀器連接到電源負極，這種是的，壓力傳感器三線制是在兩線制基礎上加了一個線，這根線直接連接到電源的負極，較兩線制麻煩一點。四線制壓力傳感器肯定是兩個電源輸入端，另外兩個是信號輸出端。四線制的多半是電壓輸出而不是4~20mA輸出，4~20mA的叫壓力變送器，多數做成兩線制的。壓力傳感器的信號輸出有些是沒有經過放大的，滿量程輸出只有幾十毫伏，而有些壓力傳感器在內部有放大電路，滿量程輸出為0~2V。至于怎么接到顯示儀表，要看儀表的量程是多大，如果有和輸出信號相適應的檔位，就可以直接測量，否則要加信號調整電路。五線制壓力傳感器與四線制相差不大，市面上五線制的傳感器也比較少。什么信號輸出的？電流、電壓還是數據信號？詳詢深圳滄正傳感。各種傳感器的接線方式基本都是一樣的，壓力傳感器一般有兩線制、三線制、四線制，有的還有五線制的。
壓力傳感器兩線制比較簡單，一根線連接電源正極，另一個線也就是信號線經過儀器連接到電源負極，這種是的。
壓力傳感器三線制是在兩線制基礎上加了一個線，這根線直接連接到電源的負極，較兩線制麻煩一點。四線制壓力傳感器肯定是兩個電源輸入端，另外兩個是信號輸出端。
四線制的多半是電壓輸出而不是4~20mA輸出，4~20mA的叫壓力變送器，多數做成兩線制的。壓力傳感器的信號輸出有些是沒有經過放大的，滿量程輸出只有幾十毫伏，而有些壓力傳感器在內部有放大電路，滿量程輸出為0~2V。至于怎么接到顯示儀表，要看儀表的量程是多大，如果有和輸出信號相適應的檔位，就可以直接測量，否則要加信號調整電路。
五線制壓力傳感器與四線制相差不大，市面上五線制的傳感器也比較少。
