一、校驗壓力開關工具

校驗全過程需嚴格執行現行計量技術規范，主要依據包括：JJG 544-2011《壓力控制器》，適用于壓力、真空、壓力真空控制器（含機械式、電子式） 的初次檢定、后續檢定、使用中檢查，無需外部電源即可工作的壓力控制裝置，依靠壓力變化直接驅動機械實現觸點通斷。

二、操作流程詳解

（一）前置準備工作

1、環境要求

溫度控制在（20±2）℃，相對濕度≤85%RH，且無凝露現象，確保現場無振動、粉塵及腐蝕性氣體。

2、工具連接

• 將壓力開關和數字壓力校驗儀ALKC400E與氣壓校準臺ALKT9603輸出口密封連接，標準表ALKC400E按電測鍵，切換至壓力開關測量模式。

• 壓力開關預調：打開壓力開關上方調節旋鈕護蓋，準備好調節工具，預留可順時針（調大）/逆時針（調?。┬D(zhuǎn)調節行程，設置壓力開關設定點。

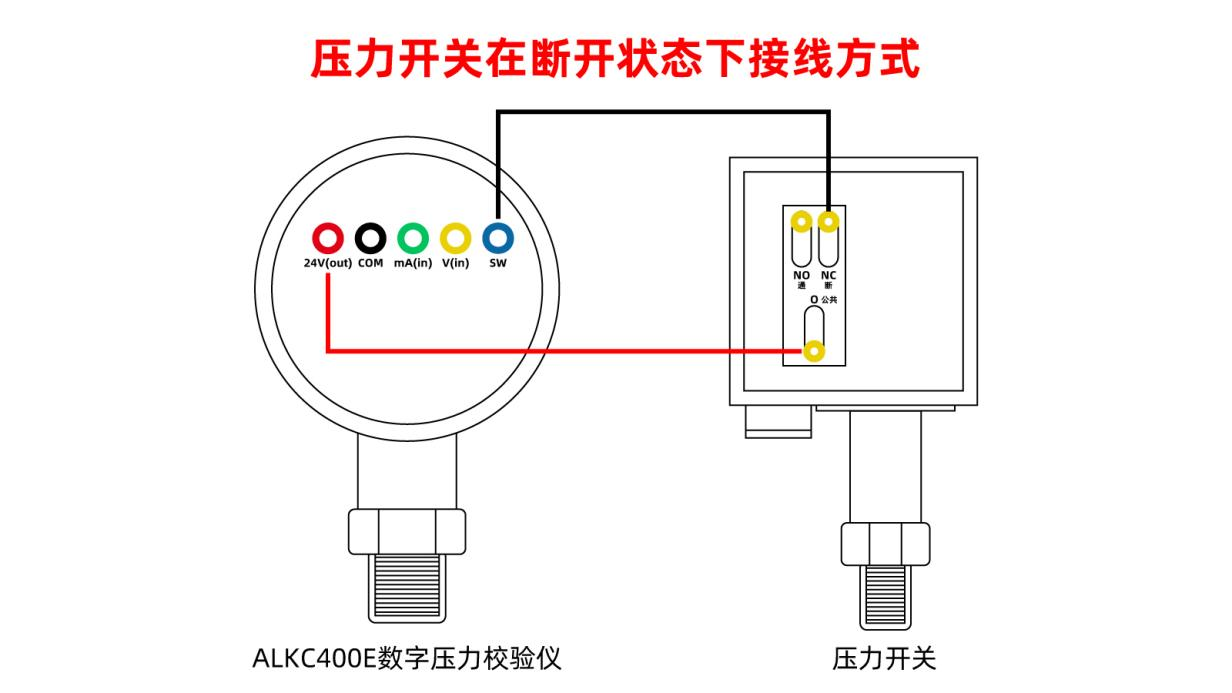

• 接線說明：

（1）將ALKC400E紅色測試筆接在標準表24V輸出接口里，黑色測試筆接在壓力開關測量接口里。

（2）另一端紅色鱷魚夾夾在壓力開關公共端（COM），黑色鱷魚夾夾在常開端/斷（NC）或常閉端/通（NO）。

（3）現在先將黑色鱷魚夾夾在常開端/斷（NC），此時標準表 ALKC400E壓力開關顯示“-/-"符號 ，證明壓力開關常開（斷開）狀態正常，接線無誤。

（二）操作過程

核心整定步驟：根據目標設定壓力2MPa，小幅旋轉壓力開關調節旋鈕（順時針增壓、逆時針減壓），配合校準臺加壓調試，將壓力開關動作值精準整定至目標壓力2MPa，整定完成后保持旋鈕位置固定。

1、壓力開關在常開狀態下，閉合與斷開檢驗過程

• 先打開ALKT9603的截止閥，再將微調逆時針調至合適位置，關閉泄壓閥。

• 使用手壓桿進行加壓，加壓至檢定點左右停止，再使用微調順時針調至開關閉合的所需的上切值（動作值）2MPa，聽到“滴"的儀表蜂鳴提示，觸點狀態跳轉，標準表界面由“-/-"變?yōu)椤?-"符號，壓力開關由斷開狀態切換為閉合狀態，記錄動作壓力值。

• 繼續使用微調逆時針減壓，減壓至開關斷開的下切值（復位值）1.9MPa，一樣聽到“滴"的儀表蜂鳴提示，觸點狀態跳轉，標準表界面由“--"變回“-/-"符號，壓力開關由閉合狀態切換為斷開狀態，記錄復位壓力值。

• 檢驗完成，打開泄壓閥，逐步釋放管路內壓力，泄壓為0，測量結束。

2、壓力開關在常閉狀態下，閉合與斷開檢驗過程

• 先將黑色鱷魚夾夾在常閉端（NO），接著可以看到壓力開關處在常閉狀態中，標準表 ALKC400E壓力開關顯示“--"閉合符號。

• 微調逆時針調至合適位置，關閉泄壓閥。

• 使用手壓桿進行加壓，加壓至檢定點左右停止，再使用微調順時針調至開關斷開的所需的上切值（動作值）2MPa，聽到“滴"的儀表蜂鳴提示，觸點狀態跳轉，標準表界面由“--"變?yōu)椤?/-"符號，壓力開關由閉合狀態切換為斷開狀態，記錄動作壓力值。

• 繼續使用微調逆時針減壓，減壓至開關斷開的下切值（復位值）1.9MPa，一樣聽到“滴"的儀表蜂鳴提示，觸點狀態跳轉，標準表界面由“-/-"變?yōu)椤?-"符號，壓力開關由斷開狀態恢復為閉合狀態，記錄復位壓力值。

• 檢驗完成，打開泄壓閥，逐步釋放管路內壓力，泄壓為0，測量結束。

三、注意事項

規范使用

• 操作應按照標準流程，ALKT9603氣壓校準臺加壓減壓需緩慢，避免壓力沖擊。

• 數字壓力校驗儀ALKC400E接線需明確，嚴防接反。

• 校驗點需待標準表數值穩定后讀數，記錄實時準確。

• 檢驗結束先緩慢泄壓歸零，無殘余壓力，方可取下被檢儀表。

維護與校準周期

• 定期對ALKC400E數字壓力校驗儀進行計量檢定（建議每年1次），確保測量精度達標。

• 壓力表不用時，應關掉電源，長期不用時，應三個月充電一次。

• 氣壓臺長期不用需泄壓后保存，蓋上布罩，以免塵埃進入儀器。

四、結語

壓力開關精準的校驗、檢測與測量工作，是工業壓力系統穩定運行的重要保障。本次作業依托艾雷柯校準設備，嚴格遵照標準化作業流程，通過環境管控、規范接線、逐級加壓減壓測試，精準核驗壓力開關動作值與復位值，全面檢測其常開、常閉觸點的響應性能。標準化的檢測作業有效規避了壓力沖擊、接線失誤等操作問題，保證了測量數據真實精準，可有效排查設備潛在故障隱患。常態化開展壓力開關校驗檢測工作，能夠持續保障設備動作靈敏、性能穩定，以防開關誤動作引發的生產故障，以標準化測量校驗作業筑牢工業生產。
