軌交供電線路故障定位監測儀
產品簡介

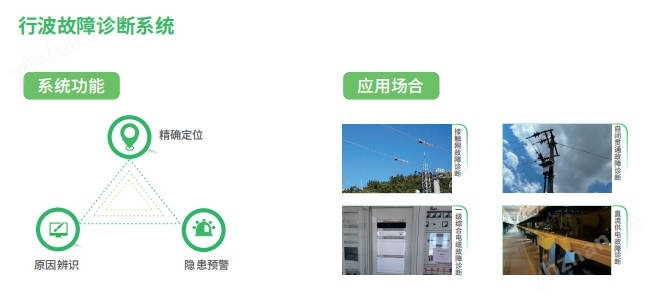

軌交供電線路故障定位監測儀，是面向鐵路、城軌牽引供電開發的分布式暫態行波在線監測儀表成套設備，采用雙端行波測距原理，結合寬頻行波傳感、北斗 / GPS 高精度同步、AI 波形指紋識別技術，完成接觸網、自閉貫通線路、電力電纜、直流供電回路的故障精準測距、故障類型識別以及絕緣隱患提前預警。系統由行波采集監測終端、數據服務中心、Web 管理平臺組成，適配交流直供、AT 供電、T 接、線纜混合、DC1500V/DC750V 直流等多種供電網架；解決傳統阻抗測距誤差大、故障原因無法自動判別、隱性放電隱患難以發現等行業痛點，助力軌道交通供電設備實現狀態化運維。設備通過第三方型式試驗檢驗，已在多條國鐵、地鐵線路落地應用。
工作原理
線路發生短路、閃絡故障時會產生電流行波（電磁波），沿導線向線路兩端傳播。分布式監測終端同步采集工頻故障電流、故障行波、隱患弱行波信號，依托20ns 北斗 / GPS 高精度時間同步，獲取初始行波到達兩端終端的時間差，雙端算法計算出故障點精確位置。系統內置大數據波形指紋庫，提取雷擊、鳥害、危樹、異物、絕緣子污穢、覆冰等故障行波特征，依靠 AI 算法自動區分故障類型；可捕捉閃絡之前毫安級微弱放電信號，實現故障發生前隱患定位預警。
主要功能
故障精準定位：跳閘故障發生后快速輸出故障公里標、桿塔位置；接觸網定位精度≤200m，電纜定位精度 0.2% L±5m，無需全線巡線，縮小故障排查范圍。
AI 智能故障辨識：自動識別雷擊閃絡、鳥害、危樹、異物、絕緣子污穢、覆冰故障；雷擊 / 非雷擊故障辨識準確率≥95%，非雷擊故障辨識準確率＞80%。
絕緣隱患預警：捕捉未跳閘的微弱放電行波，對絕緣距離不足類缺陷提前告警，支撐狀態檢修。
電纜護層破損監測預警：分析電纜護層工頻電流變化趨勢，提前發現護套破損風險，規避主絕緣劣化事故。
GIS 地圖可視化：對接 GIS 系統，故障點在電子地圖自動標記，同步存儲、導出完整故障波形與分析報告。
設備狀態管理：采集終端電壓、溫度、時鐘同步、電池電量等運行狀態；支持遠程參數修改、程序升級，具備完整事件、波形數據存儲。
告警推送：支持平臺告警、短信告警，故障事件及時推送運維人員。
產品特點
? 分布式就近采集：終端就近采集暫態行波，降低行波遠距離傳輸衰減畸變帶來的識別誤差，復雜樞紐、T 接、多分支線路同樣可靠工作。
? 抗干擾能力強：雙端行波定位不受過渡接地阻抗、系統接線方式影響，高壓等電位抗干擾設計，適配鐵路強電磁干擾現場。
? 一體化終端設計：集成寬頻傳感器、采集單元、時鐘同步、通信、電源模塊；防護等級 IP67/IP68，適應戶外嚴苛環境。
? 多模式供電：支持 AC220V 市電、太陽能 + 電池 + 超級電容組合供電，大沖擊、低負荷取能技術，最小耦合取電電流≤1A。
? 低功耗運行：數據傳輸平均功耗 1W，休眠功耗 250mW，終端免維護運行時間≥5 年。
? 豐富通信接口：支持 4G 無線、光纖有線傳輸，加密數據傳輸，可對接上位機、調度運維平臺。
適配配置方案
交流直供加回流供電：牽引變電所上下行供電臂起點、末端配置 8 臺監測終端，覆蓋 4 個供電臂。
交流 AT 供電：牽引所、分區所、AT 所 T/F/R 線點位部署 24 臺監測終端。
T 接、長供電線、線纜混合、聯絡多分支網架：在牽引所、分區所、AT 所、分相、聯絡線末端布放終端，區分故障方向、正線 / 支線故障。
DC1500V / DC750V 城軌直流接觸網 / 接觸軌：上網隔開室成對部署終端，實現上下行供電臂在線監測。
應用領域
高速鐵路、普速鐵路、城市地鐵、市域軌道交通；用于牽引接觸網、自閉 / 貫通電力線、供電電纜、直流接觸軌的故障監測、故障測距、隱患預警。
