一、植物光合系統活性成像儀產品簡介

是一款專業的植物光合作用研究儀器，采用高靈敏度CMOS相機和LED光源控制，實現對植物葉片葉綠素?zé)晒獾目焖?、無損檢測與成像分析。系統集成了OJIP快速熒光動力學測量和PAM調制熒光測量兩大核心功能，能夠全面評估植物光合系統的活性、光能利用效率以及環境脅迫響應。

本系統采用模塊化設計，軟硬件高度集成，配備友好的圖形化操作界面，支持中英文雙語切換，可廣泛應用于植物生理學、生態學、農業科學、環境科學等領域的科研與教學。

二、技術參數

相機：

分辨率：1608(H) × 1104(V)

像元尺寸：9µm × 9µm

★幀率：100 fps

像素深度：12 bit

接口類型：USB 3.0

鏡頭及光學參數

★焦距：12mm

★最大光圈：F/2.8 動態可調

水平視場角 (HFOV)：約 62.11° 水平方向視野角度

垂直視場角 (VFOV)：約 44.83° 垂直方向視野角度

最大成像范圍：50cm × 35cm 在標準工作距離下

光源參數

藍光波長：450 nm 激發光源，用于熒光激發

紅光波長：630 nm 光化光，用于PAM測量

遠紅光：730 nm，用于特定測量需求

LED亮度范圍：1% - 100%，最高達到 1440 µmol/(m2·s)

植物光合系統活性成像儀測量范圍

1、OJIP測量

測量時長：0.1 - 1.0 秒，可調，推薦1秒

LED亮度：1% - 100%，對應90-1440 µmol/(m2·s)，步進5%

2、PAM測量

暗適應時間：0 - 3600 秒，可設置為0跳過

光循環次數：1 - 100 次，光適應階段循環數

監測時長：10 - 120 秒/循環，每次循環的監測時間

恢復時間：60 - 600 秒，暗恢復監測時長

光化光強度：1000 - 30000，紅光630nm LED亮度值

飽和脈沖(Fm)：15% - 100%，暗適應飽和脈沖（藍光450nm）

飽和脈沖(Fm')：15% - 100%，光適應飽和脈沖（藍光450nm）

采樣間隔：0.1 - 10.0 秒，數據采集時間間隔

測量精度

1、熒光強度測量

動態范圍：12位 (0-4095)

信噪比：>100:1

重復性：CV < 3%

線性度：R2 > 0.999

靈敏度：能夠檢測微弱熒光信號

2、參數計算精度

Fv/Fm：±0.005

ΦPSII：±0.01

qP/qN：±0.02

NPQ：±0.1

PIABS：±0.05

3、時間分辨率

OJIP模式：最小采集間隔10ms

PAM模式：最小采樣間隔100ms

曝光時間：100ms - 1000ms可調

響應時間：<1ms（LED光源）

4、空間分辨率

★成像分辨率：1608 × 1104像素

像素大?。?µm × 9µm（傳感器）

實際空間分辨率：約0.3mm/像素（在50cm×35cm視野下）

視場角：水平62.11°，垂直44.83°

★成像面積：最大50cm × 35cm

三、功能簡介

1、 OJIP快速熒光動力學分析

OJIP測量模式用于快速評估植物光系統II（PSII）的活性和光能利用效率。通過施加強光激發，在1秒內記錄從初始熒光（Fo）到最大熒光（Fm）的完整上升動力學過程。

測量原理： 暗適應后的植物葉片在強光照射下，PSII反應中心QA從氧化態逐漸被還原，導致熒光強度快速上升。這一過程反映了電子傳遞鏈的效率和PSII反應中心的數量與活性。

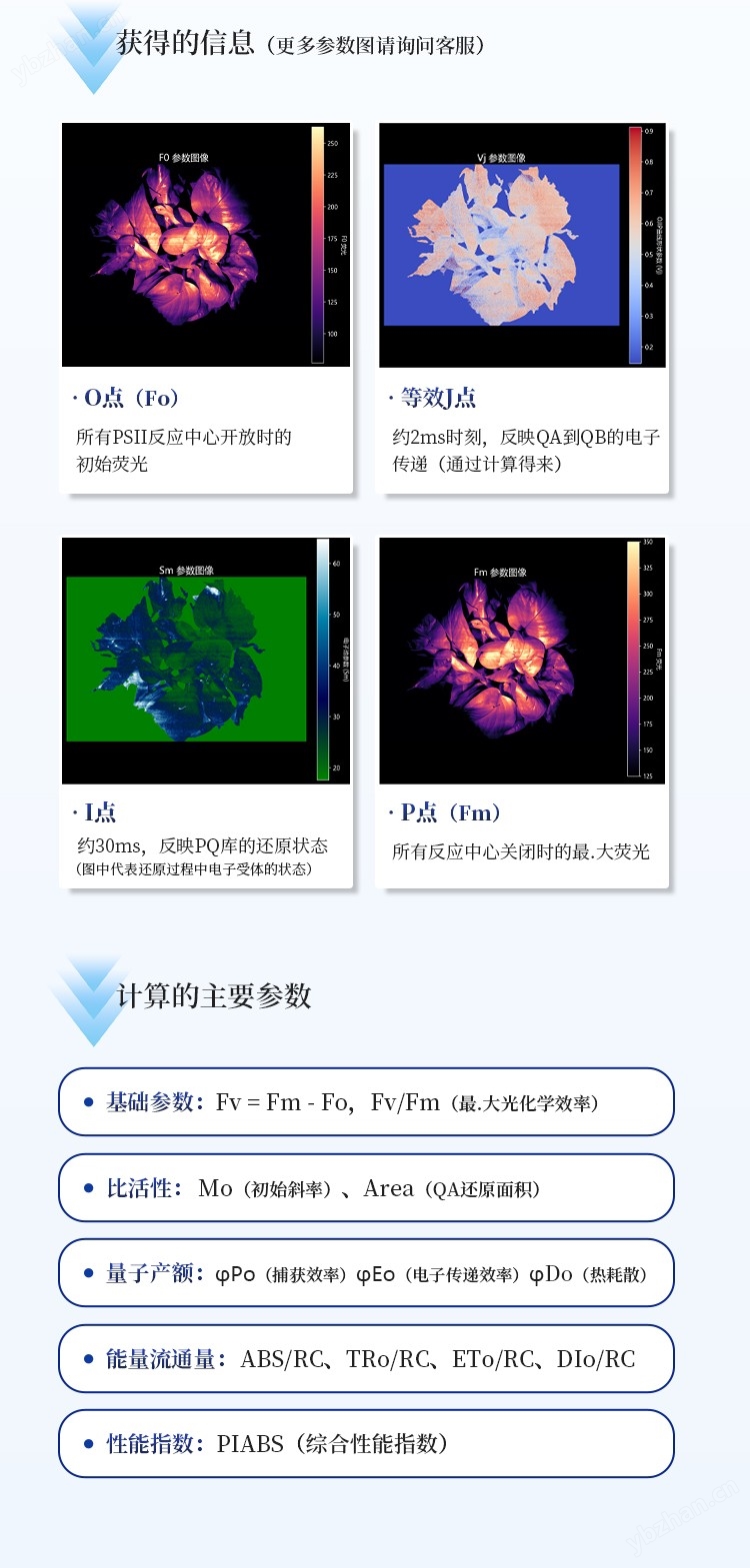

獲得的信息：

O點（Fo）：所有PSII反應中心開放時的初始熒光

J點：約2ms時刻，反映QA到QB的電子傳遞（通過計算得來）

I點：約30ms時刻，反映PQ庫的還原狀態

P點（Fm）：所有反應中心關閉時的最大熒光

計算的主要參數：

基礎參數：Fv = Fm - Fo，F(xiàn)v/Fm（最大光化學效率）

比活性：Mo（初始斜率）、Area（QA還原面積）

量子產額：ΦPo（捕獲效率）、ΦEo（電子傳遞效率）、ΦDo（熱耗散）

能量流通量：ABS/RC、TRo/RC、ETo/RC、DIo/RC

性能指數：PIABS（綜合性能指數）

應用場景：

快速篩選植物材料

評估環境脅迫程度

監測生長狀態變化

比較不同處理效果

2、PAM調制熒光測量

PAM測量模式采用調制熒光技術，在不同光照條件下監測植物的光合活性，能夠區分光化學淬滅和非光化學淬滅，深入了解植物的光保護機制。

測量流程：

暗適應階段：植物在黑暗中充分弛豫，所有反應中心恢復到開放狀態

Fo和Fm測量：施加測量光和飽和脈沖，測定暗適應熒光參數

光適應階段：給予光化光，模擬自然光照條件

循環監測：定期施加飽和脈沖，測量Fs和Fm'

暗弛豫階段：關閉光化光后立即施加遠紅光，測定光適應最小熒光（Fo'）

暗恢復檢測：關閉光化光和遠紅光，監測熒光恢復過程

關鍵參數：

Fv/Fm：PSII最大光化學效率（健康植物0.78-0.84）

ΦPSII：PSII實際光化學效率（光照下的光能利用）

qP：光化學淬滅系數（反應中心開放比例）

qN：非光化學淬滅系數（光保護能力）

NPQ：非光化學淬滅（熱耗散程度）

ETR：電子傳遞速率（光合速率指標）

應用優勢：

非破壞性測量，可重復監測

區分光化學和非光化學過程

實時監測光合作用動態變化

評估光保護機制效率

★3、數據分析與可視化

基礎熒光參數（OJIP）： F0、Fm、Fv、Fv/Fm

JIP-test參數： ΦPo、ΦDo、ΦEo、ψEo、δRo、ABS/RC、TRo/RC、ETo/RC、DIo/RC、REo/RC、PI_abs、M0、Vj、Vi、Area、Sm、N

基礎熒光參數（PAM）： F0、Fs、F0'、Fv/Fm

PAM衍生參數： ΦPSII、qP、qL、qN、NPQ、NPQ_SV、Rfd、Kf、Fs/Fm、Fs/Fm'、PSII_closed、PSII_closed_Lake、actual_efficiency、excitation_pressure、Fm_decline_percent、efficiency_decline_percent、Vitality_Index、qP'、qL_full、PSII_closed_Lake_full、ΦNPH、ΦNO、Y_NPH、Y_NO、Rfd'

可視化展示

熒光圖像：可顯示基礎熒光參數（OJIP、PAM）、JIP-test參數、PAM衍生參數中每個參數的二維熒光彩色圖像

動力學曲線：OJIP曲線、相對可變熒光曲線

時間序列曲線：PAM熒光強度變化曲線

參數表格：清晰的參數名稱、數值、單位展示

4、 圖像處理與分析

★自動區域分割：系統采用智能閾值分割算法，自動識別圖像中的植物葉片區域，排除背景和非目標物的干擾。用戶可以根據需要開啟或關閉此功能。

手動指定選擇： 對于復雜背景或需要精確分析特定區域的情況，用戶可以在Fm圖像上直接選擇矩形、圓形及不規則形區域，實時查看選擇信息。

★圖像區域均值：支持在任何一張圖像上選擇點、矩形、圓形及不規則形區域，實時查看區域均值

圖像增強處理：

高斯濾波降噪

自適應對比度增強

科學配色方案（Jet偽彩色）

色標顯示數值范圍

5. 數據管理

★參數自動保存： 所有測量參數（LED亮度、測量時間、循環次數等）在修改后自動保存到配置文件，下次啟動自動加載，無需重復設置。

結果導出功能：

導出圖像：將所有分析圖像導出為PNG格式，保持原始分辨率

導出參數：將參數表格導出為CSV或Excel文件，便于統計分析

導出全部：一鍵導出所有圖像和參數表格到指定目錄

文件命名規范： 導出文件自動按照“模式+序號+圖像名稱"格式命名，清晰的標識內容來源

6. 系統設置

語言切換： 點擊界面右上角的語言切換按鈕，可在中文和英文之間即時切換。語言設置自動保存，重啟后保持上次選擇。

參數配置： 所有測量參數支持用戶自定義設置，適應不同的實驗需求。系統提供參數工具提示，幫助用戶理解每個參數的含義和推薦范圍。

設備管理： 系統啟動時自動檢測并連接相機和LED控制器。狀態欄實時顯示設備連接狀態，便于及時發現和解決硬件問題。

四、應用范圍

1. 植物生理學研究

光合作用機制研究

光系統活性評估

光能利用效率分析

非光化學淬滅研究

電子傳遞鏈功能評價

2. 環境脅迫研究

干旱脅迫響應

溫度脅迫效應

光脅迫適應性

重金屬毒性評估

病蟲害早期診斷

3. 農業應用

作物品種篩選

栽培條件優化

肥料效應評價

農藥藥害檢測

生長狀態監測

4. 生態學研究

植物光適應研究

群落光合特性

生態系統功能評估

氣候變化響應

生物多樣性評價

案例

1：評估不同干旱程度對植物光合性能的影響

方法：使用OJIP模式快速測量Fv/Fm和PIABS

結果：輕度干旱導致Fv/Fm下降5-10%，根據干旱程度提高比例，重度干旱下降超過30%

2：篩選耐熱性強的作物品種

方法：PAM模式測量高溫處理后的ΦPSII和NPQ

結果：耐熱品種在高溫下保持較高的ΦPSII（>0.5）和適度的NPQ（2-3）

3：比較不同施肥方案對光合效率的影響

方法：OJIP和PAM結合，全面評估光合性能

結果：更好的施肥方案使Fv/Fm提高，PIABS提高

4：在癥狀出現前檢測病害脅迫

方法：連續監測Fv/Fm和OJIP曲線變化

結果：癥狀出現前1-2天即可檢測到Fv/Fm顯著下降
