下面以某制藥公司的渣液攪拌罐為案例，

詳細介紹VEGAPULS 64在其中的應用。

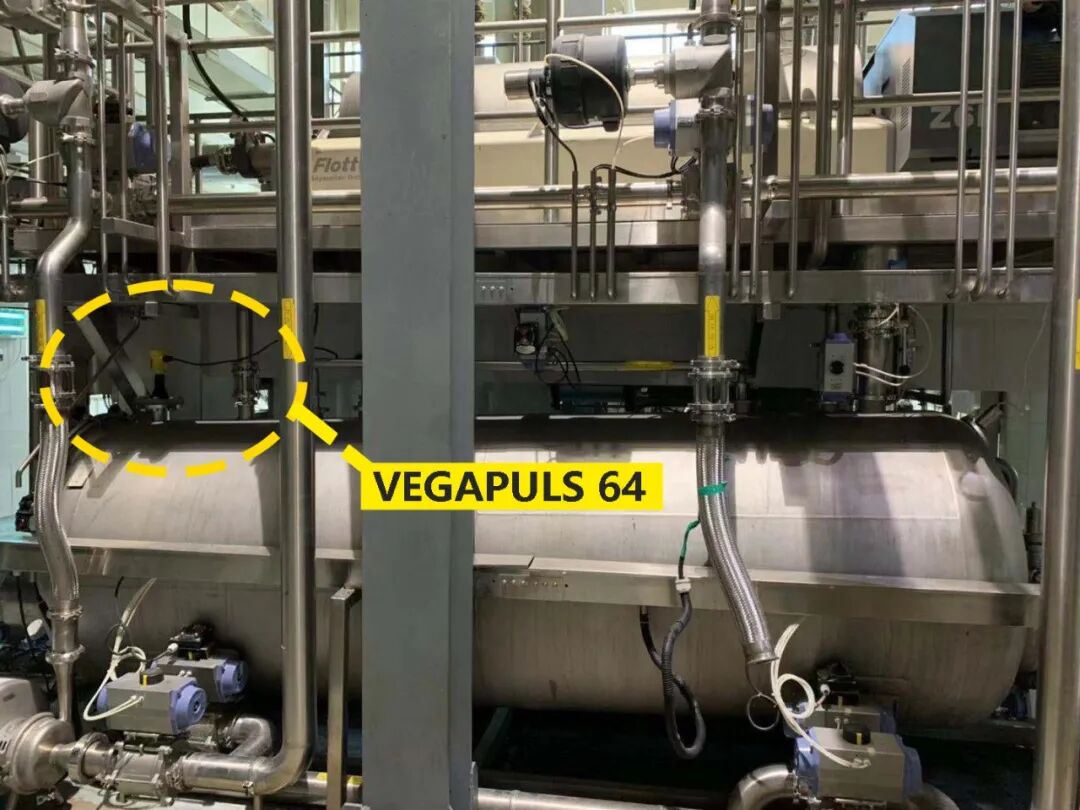

渣液攪拌罐是個中間帶橫向攪拌器的臥罐，中藥配料和清液被加入到罐內，經高溫攪拌均勻后，排出前往下一道工序。每個生產流程完畢之后還要經過CIP（在線清洗）處理。

工況條件

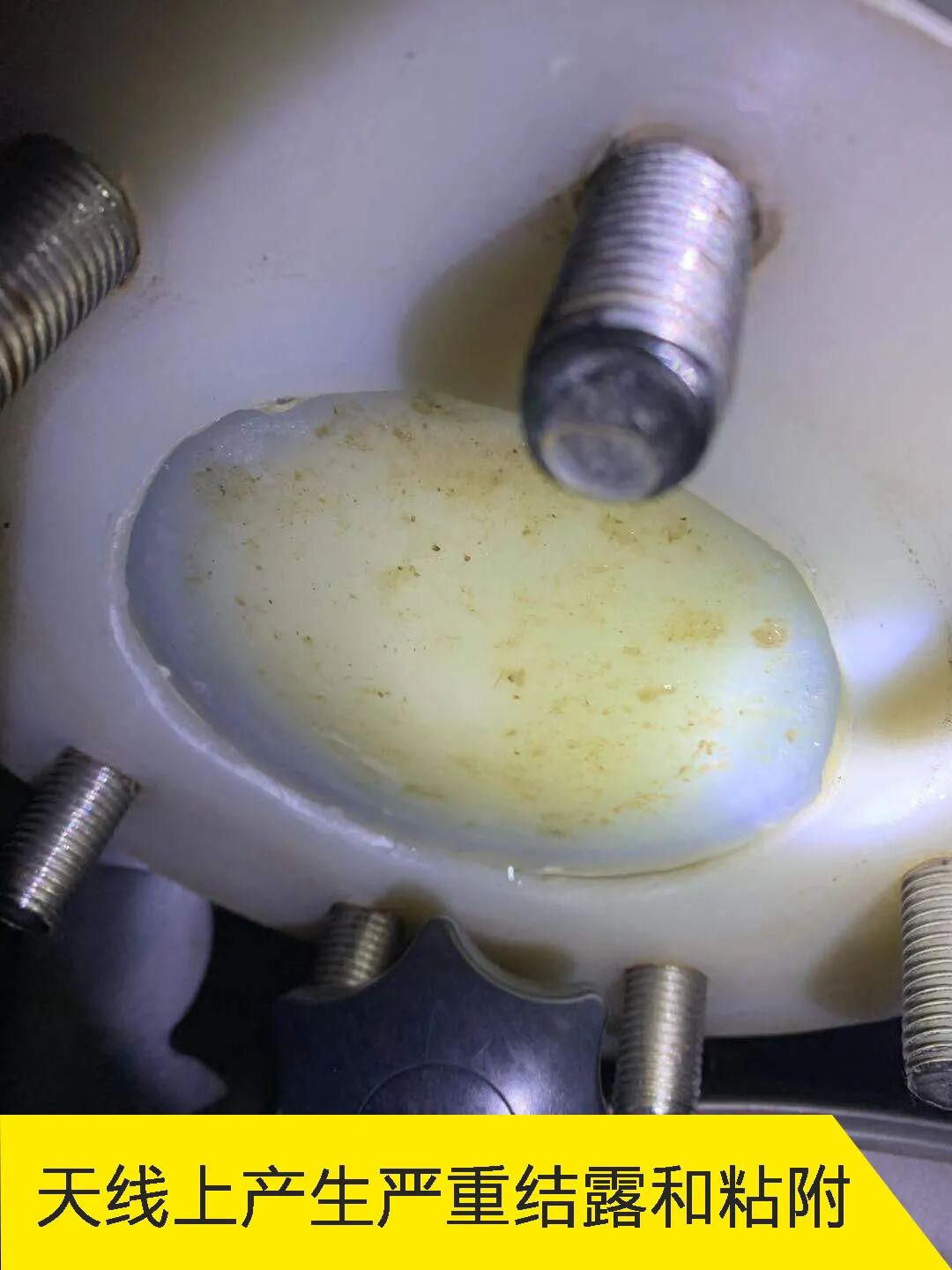

從上述攪拌罐的工況條件可以看出，采用雷達儀表測量該液位存在兩個難點，一個是高溫條件下，粘附性介質將給雷達天線帶來嚴重的結露和粘附；二是泡沫的產生以及波動的液面，將使液位信號大幅衰減。

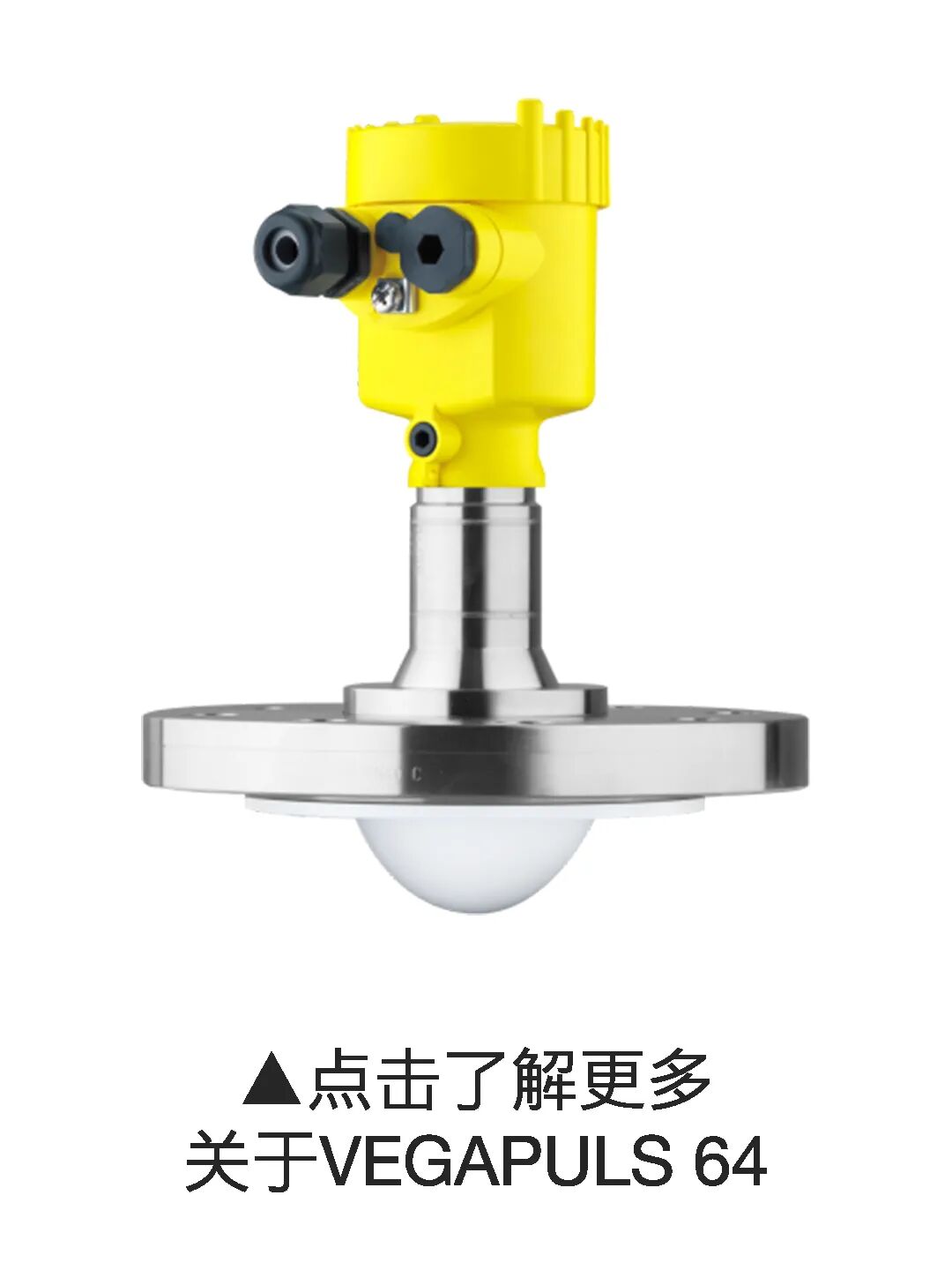

針對該應用難點，VEGA采用了80GHz高頻雷達儀表VEGAPULS 64，利用其高聚焦、強信號的優勢以及抗粘附的透鏡天線，有效解決了上述惡劣工況，實現了可靠的測量。

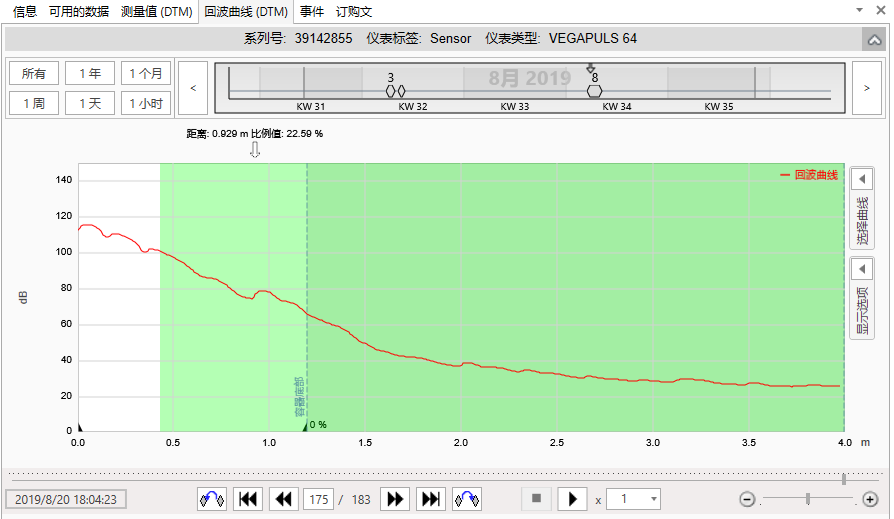

最初，客戶使用的是傳統的雷達儀表，當進液攪拌后，在液位到達20%之后，信號已經丟失，*無法跟蹤液位，嚴重影響生產，回波曲線如下圖所示：

由上圖可以看到，由于天線上粘附的原因，導致近距離噪聲線很高，而液位信號由于泡沫的原因不夠強，因而液位信號就被噪聲線淹沒了。經過調整參數、極性等，回波信號均沒有改善，無法解決信號丟失的問題。

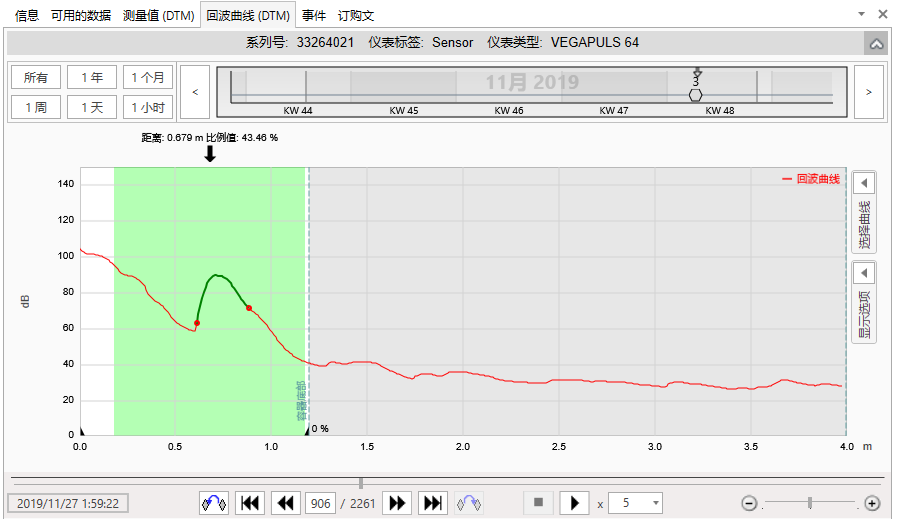

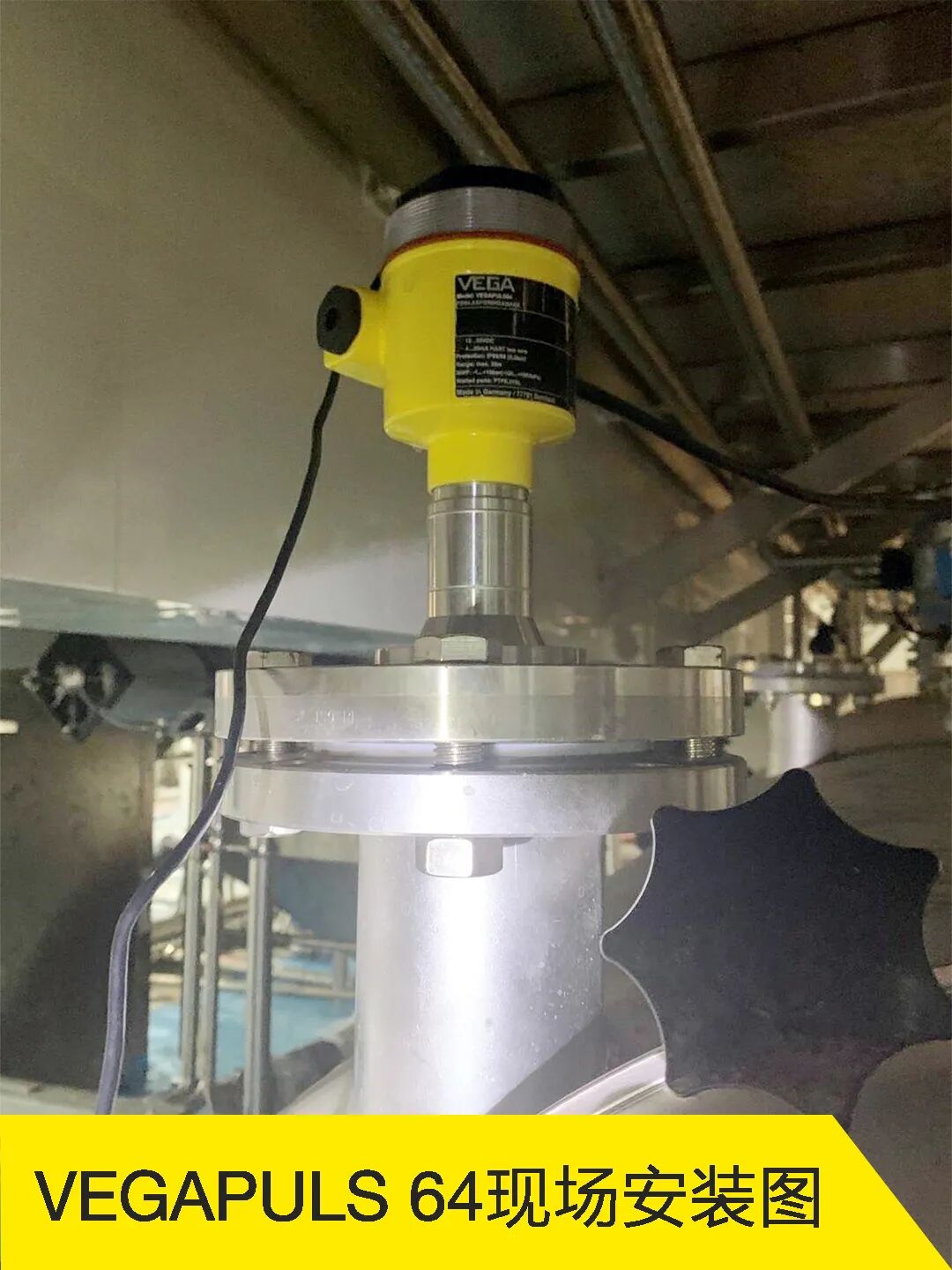

之后，客戶采用80GHz高頻雷達儀表VEGAPULS 64在相同位置進行測量，經過多個生產流程測試，回波曲線如下圖所示：

由上圖可以看出，由于采用抗粘附能力更強的透鏡天線，VEGAPULS 64前面的噪聲線顯著下降；同時，得益于其高聚焦、強信號的優勢，使得在液面波動和較厚泡沫條件下，VEGAPULS 64仍可以得到很強的液位信號。
