10?500L/H純水流量計｜微型圓齒輪渦輪儀表 去離子水純化水小管路精密流量監測表 多欽儀表（上海）有限公司推薦

10?500L/H純水流量計針對純水、去離子水、純化水低電導率小流量工況，采用微型圓齒輪、渦輪、金屬管浮子多種測量方案，不受介質低導電率限制，覆蓋 10?500L/H 流量區間，支持就地讀數與電遠傳輸出，螺紋卡套小接口，多用于反滲透出水、實驗室供水、藥劑配制、小型純水設備管路流量監測。

一、工況難點純水、去離子水電導率很低，電磁流量計無法正常使用，選型需要避開導電類測量?jī)x表。該流量區間屬于小流量范圍，管路流速偏低，普通速度式流量計下限流量容易出現漏計，10L/H 附近微小流量對儀表始動性能要求較高。純水管路很容易積存氣泡，氣泡進入測量腔體，會造成葉輪或者齒輪空轉，讀數虛高，數據出現跳動波動。純水系統管路大多為小口徑螺紋、卡套連接，現場安裝空間狹小，介質潔凈但管路會帶入少量細微雜質，容易磨損儀表內部運動部件。部分工藝需要將流量信號接入控制系統，少數現場存在防爆使用需求。

二、產品概述10?500L/H 純水流量計主流選用微型圓齒輪流量計，潔凈純水響應快的工況也可以選用小型渦輪流量計，僅需要現場目視巡檢的工況可以選用金屬管浮子流量計。

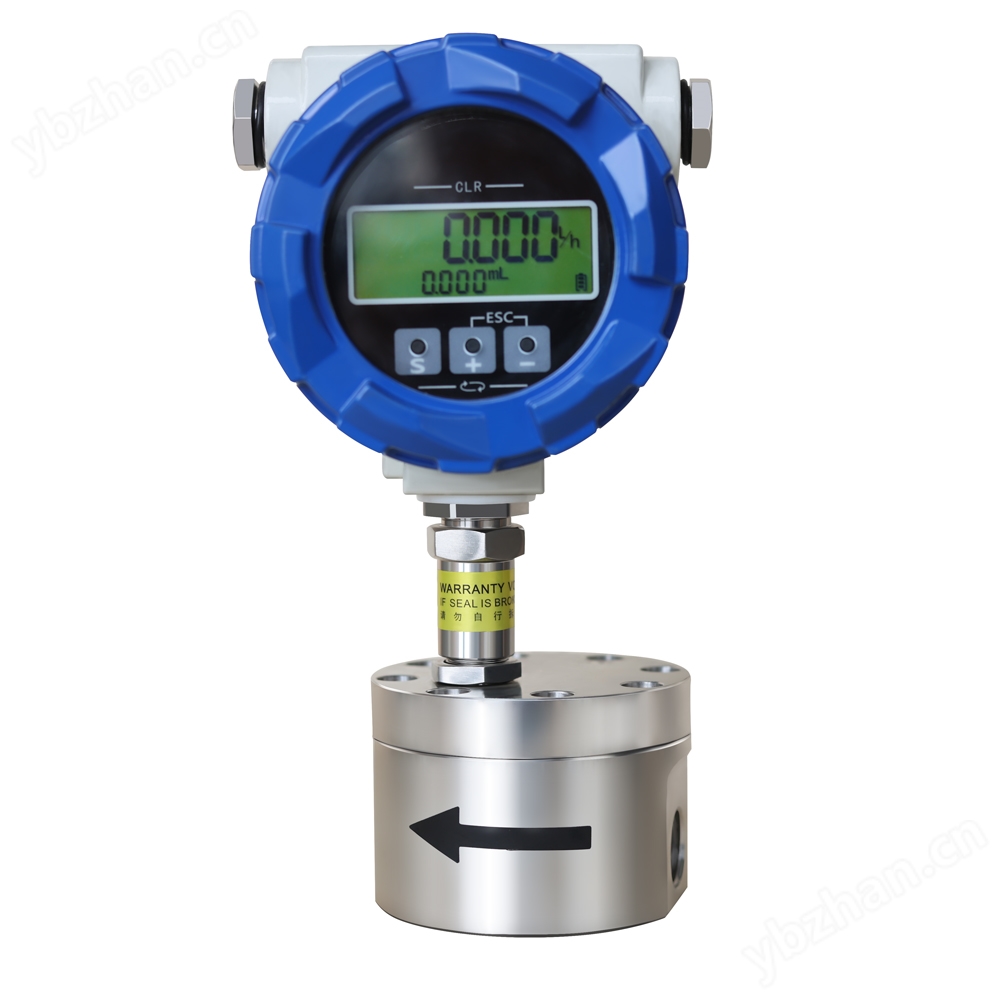

微型圓齒輪流量計屬于容積式測量結構，依靠介質壓差驅動內部精密齒輪旋轉，每轉動一周輸出固定容積介質，通過磁耦合采集轉動信號，運算輸出瞬時流量與累計流量。儀表不受介質導電率影響，純水、去離子水均可穩定測量，始動流量小，對管道直管段沒有嚴苛要求。接液部位選用 316L 不銹鋼，齒輪可選 PEEK 材質，不會對純水造成二次污染。配備液晶就地顯示，輸出 4?20mA、脈沖、RS485 信號對接 PLC 控制系統，接口以螺紋、卡套為主，可配置防爆電氣模塊。

小型渦輪流量計依靠葉輪旋轉采集流速信號，響應速度快，適合潔凈無雜質純水，介質內部不能含有顆粒雜質，上游必須配置過濾器。

金屬管浮子流量計為變面積機械式儀表，實現就地指針讀數，加裝變送模塊可以實現遠傳輸出，結構簡單維護便捷，適合現場巡檢觀測，不適合氣泡較多的純水回路。

三、選型參考計量精度要求高，需要遠程信號采集，優先選用微型圓齒輪純水流量計。介質高度潔凈，追求快速響應，可選用小型渦輪流量計。只需要現場觀察流量，沒有遠傳需求，選用金屬管浮子流量計。

訂貨確認實際工作流量，保證日常流量落在 10?500L/H 量程區間。純水工況禁止選用電磁流量計。管路容易進氣，管路高點設置排氣裝置。管路存在微量雜質，上游加裝小型過濾器，保護內部精密運動部件。

需要接入自控系統，選擇帶遠傳輸出配置。有防爆要求的工況選用本安防爆規格。同步確認接口規格、壓力等級、介質溫度、供電、信號輸出相關參數。

四、技術參數適配介質，純水，去離子水，純化水，反滲透產水。

公稱通徑，DN4?DN15，螺紋、卡套連接。

接液材質，316L 不銹鋼，PEEK 齒輪可選。

壓力等級，PN10?PN25。

介質溫度，0?80℃。

測量精度，微型圓齒輪 ±0.2%?±0.5%，渦輪 ±0.5%?1.0%，金屬管浮子 ±1.5%。

量程比，10 比 1。

信號輸出，液晶就地?cái)?shù)顯，就地指針，4?20mA，脈沖，RS485 Modbus。

供電，機械款無需供電，遠傳款 24VDC。

防護等級 IP65，防爆等級可按需配置。

五、安裝規范微型圓齒輪、渦輪流量計優先水平安裝，保證測量腔體始終充滿介質，減少積氣。金屬管浮子流量計必須垂直安裝，介質流向自下而上，傾斜角度控制在五度以?xún)?nèi)。

按照表體流向標識安裝，禁止反向安裝。投運之前充分排凈管路內部空氣，降低氣泡帶來計量干擾。儀表上游配套過濾器，細小管路做好支撐，儀表本體不要承受管道應力。

新管路投入使用前沖洗管線，清除焊渣碎屑之后接入儀表。信號線選用屏蔽線纜，做好接地處理，遠離變頻器等強干擾設備。防爆場景嚴格按照防爆規范完成接線施工。

定期檢查清洗過濾器濾芯，保障儀表長期穩定運行。

六、應用場景廣泛用于反滲透設備產水監測，高校實驗室純水供水回路，藥劑配制純水管路，小型水處理設備，中試裝置供水系統，實現純水流量監測、配比計量與用水統計。
