交流電橋綜合實驗儀庫號：M411171

概述

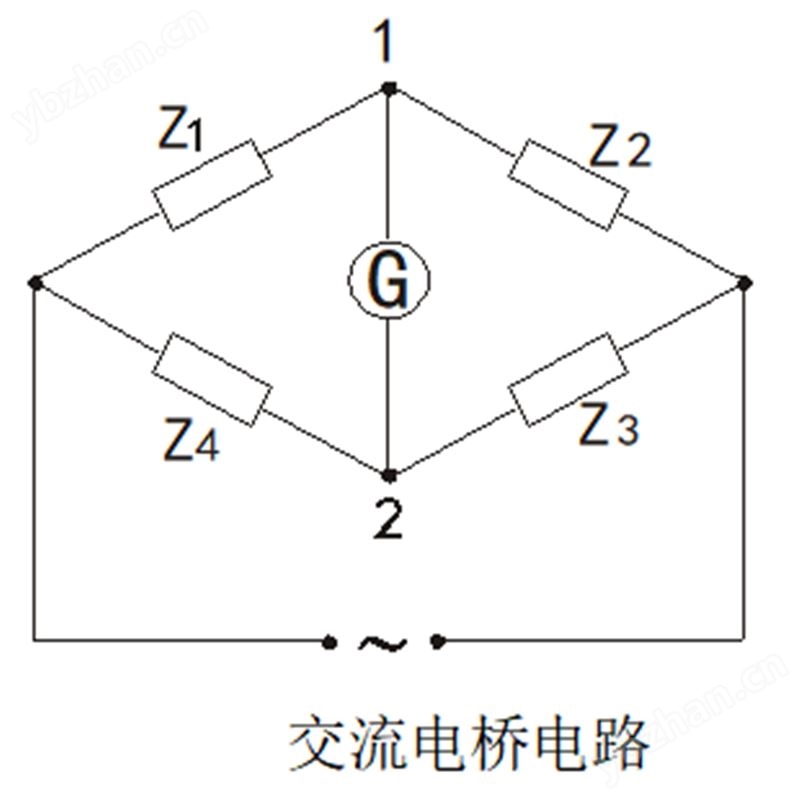

交流電橋與直流電橋相似，也是由四個橋臂組成，但組成橋臂的元件不單是電阻，還可以包括電容、電感以及它們的組成。由于交流電橋的橋臂特性變化繁多，比之直流電橋有多的功能。它除了可用來正確測量交流電阻、電感、電容外，還可測量電容器的介質損耗、兩線圈間的互感及耦合系數、磁性材料的導磁率及飽和特性，并且當電橋的平衡條件與頻率有關時，可用于測量頻率，也可測量液體的電導等等。交流電橋綜合實驗儀通過幾個常用的交流電橋電路來測量電容、電感、電容器的介質損耗及電感的PIN質YIN數等參數，以使學生了解交流電橋的平衡原理，調節交流電橋平衡的方法。本儀器可主要用于大ZHUAN院校普通物理電學實驗以及設計性研究性實驗。

指標

1、交流電源：頻率1000Hz，有XIAO值0~2V；

2、交流電壓表：顯示有XIAO值，分三檔

量程：0~1.999V，分辨率：0.001V；

量程：0~199.9mV，分辨率：0.1mV；

量程：0~19.99mV，分辨率：0.01mV；

3、電阻箱2只：阻值0-99999.9Ω連續可調,分辨率0.1Ω，精度0.1%；

4、九孔實驗板以及實驗元件若干。

實驗項目

1、理解交流電橋的平衡原理，學會調節交流電橋平衡的方法；

2、用串聯電容電橋電路測量電容器的容值及損耗YIN數；

3、用并聯電容電橋電路測量電容器的容值及損耗YIN數；

4、用海氏電橋電路測量電感器的感值及PIN質YIN數；

5、用麥克斯韋電橋電路測量電感器的感值及PIN質YIN數。

概述

交流電橋與直流電橋相似，也是由四個橋臂組成，但組成橋臂的元件不單是電阻，還可以包括電容、電感以及它們的組成。由于交流電橋的橋臂特性變化繁多，比之直流電橋有多的功能。它除了可用來正確測量交流電阻、電感、電容外，還可測量電容器的介質損耗、兩線圈間的互感及耦合系數、磁性材料的導磁率及飽和特性，并且當電橋的平衡條件與頻率有關時，可用于測量頻率，也可測量液體的電導等等。交流電橋綜合實驗儀通過幾個常用的交流電橋電路來測量電容、電感、電容器的介質損耗及電感的PIN質YIN數等參數，以使學生了解交流電橋的平衡原理，調節交流電橋平衡的方法。本儀器可主要用于大ZHUAN院校普通物理電學實驗以及設計性研究性實驗。

指標

1、交流電源：頻率1000Hz，有XIAO值0~2V；

2、交流電壓表：顯示有XIAO值，分三檔

量程：0~1.999V，分辨率：0.001V；

量程：0~199.9mV，分辨率：0.1mV；

量程：0~19.99mV，分辨率：0.01mV；

3、電阻箱2只：阻值0-99999.9Ω連續可調,分辨率0.1Ω，精度0.1%；

4、九孔實驗板以及實驗元件若干。

實驗項目

1、理解交流電橋的平衡原理，學會調節交流電橋平衡的方法；

2、用串聯電容電橋電路測量電容器的容值及損耗YIN數；

3、用并聯電容電橋電路測量電容器的容值及損耗YIN數；

4、用海氏電橋電路測量電感器的感值及PIN質YIN數；

5、用麥克斯韋電橋電路測量電感器的感值及PIN質YIN數。
