316L 卡套轉換接頭 G3/4-25mm

316L 卡套轉換接頭 G3/4-25mm 是鎮江磊羿流體設備針對高壓、耐腐蝕管路系統打造的一款雙卡套式端直通接頭。一端采用 G3/4（BSPP）圓柱外螺紋連接儀表或設備接口，另一端通過雙卡套結構夾緊 Φ25mm 外徑無縫鋼管，實現螺紋接口與卡套管路之間的可靠轉換。

一、產品細節展示

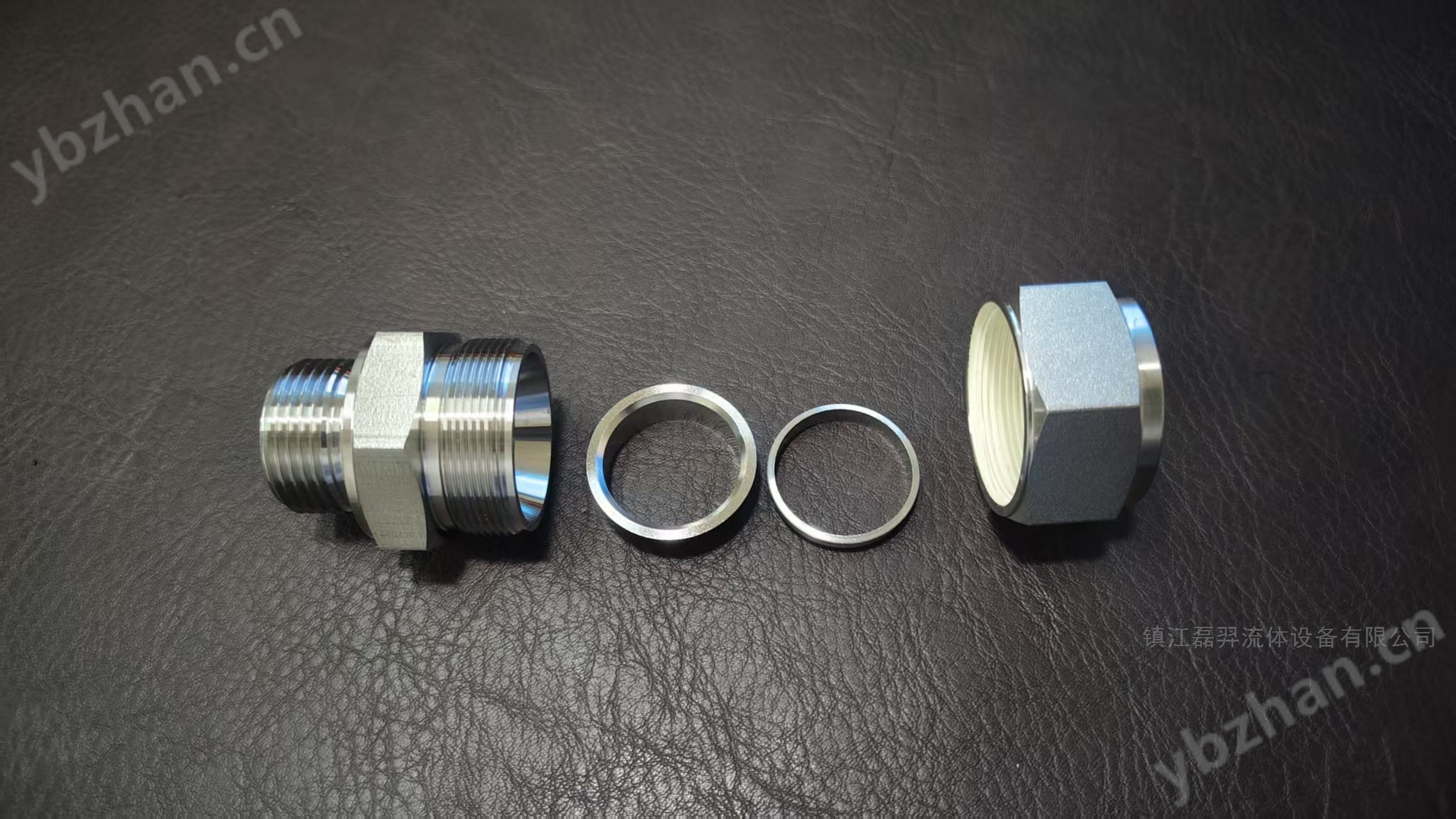

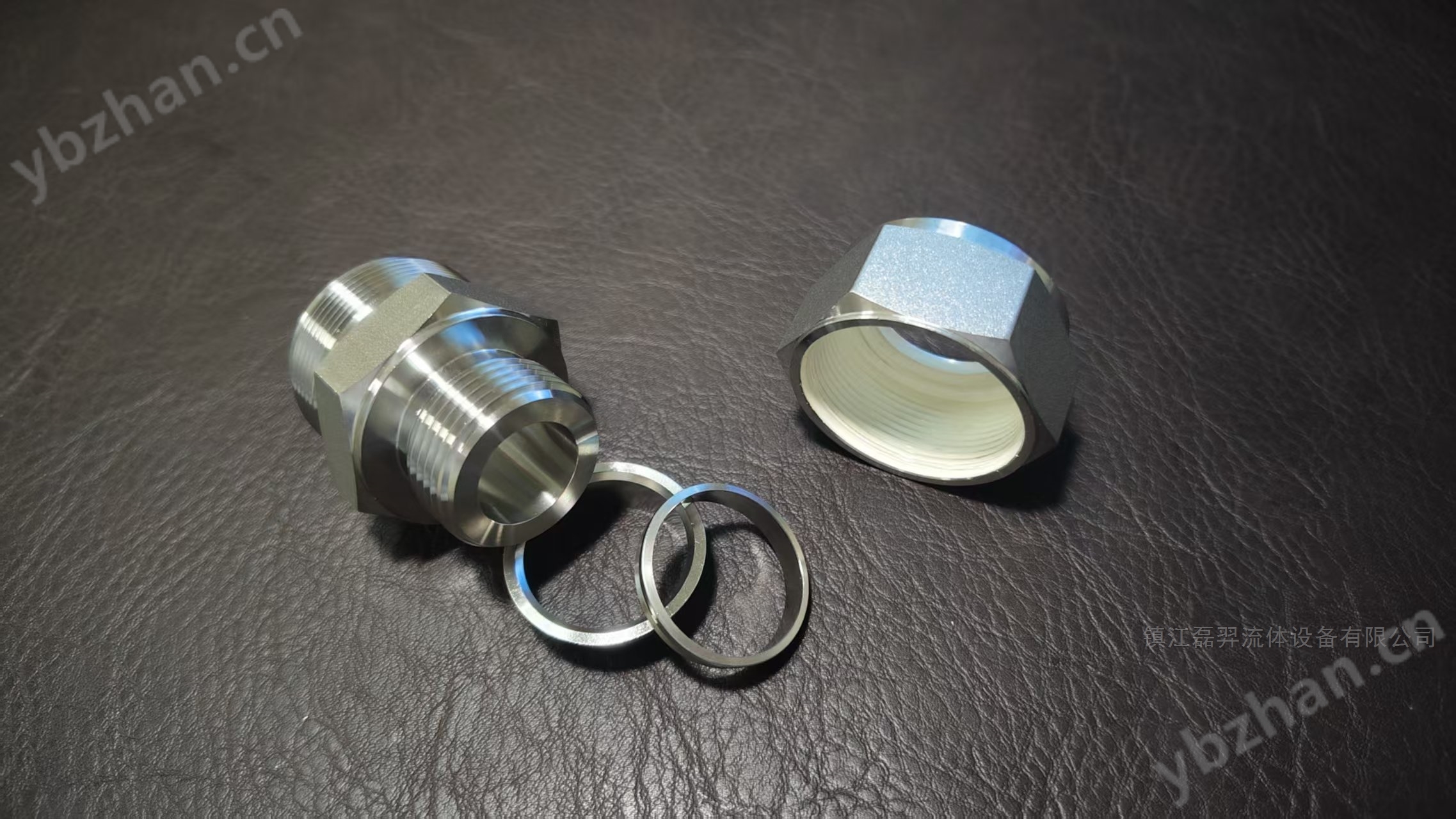

本品由接頭本體、前卡套、后卡套、壓緊螺帽四部分組成，結構清晰，便于現場裝配與檢修。

螺帽內壁螺紋及壓緊端面均做鍍銀處理，銀層致密光亮，可有效防止不銹鋼螺紋在高溫、長期使用后咬合卡死，裝拆順暢，延長接頭重復使用壽命。

前后兩枚卡套均經硬化淬火處理，硬度高、耐磨性好；擰緊螺帽時，后卡套切入管壁實現剛性抱緊，前卡套形成彈性密封環，雙重密封，抗震防松。

本體內孔經精車處理，內壁光潔，殘留介質少，便于吹掃清洗，適合潔凈工況。

二、產品性能特點

• 雙卡套密封：前后卡套雙重作用，抱緊力強，密封可靠，耐高壓、耐振動、抗脈沖；

• 鍍銀螺帽：防咬合、防粘結，反復裝拆不損傷螺紋，檢修維護更省心；

• 硬化卡套：卡套工作面硬度高于本體，切入管壁牢固，多次拆裝后密封性能不衰減；

• 高耐腐蝕：316L 低碳不銹鋼，耐氯離子、耐酸堿腐蝕，可在海洋、化工、制藥等苛刻環境長期使用；

• 安裝便捷：無需焊接、無需膠粘，現場扳手?jǐn)Q緊即可，施工效率高。

三、用材說明

四、技術參數

五、型號說明

型號 G3/4-25mm 中：

• G3/4：連接端為 G（BSPP）圓柱管螺紋，規格 3/4 英寸；

• 25mm：卡套端適配外徑 25mm 的管路。

如需其他規格（如 G1/2、G1，適配 Φ14、Φ18、Φ22 等管徑）或不同材質（304、316），我廠均可定制生產。

六、典型用途

廣泛應用于石油、化工裝置儀表風與取樣管路；制藥、食品行業潔凈流體管路；電力、水處理、半導體設備管路；實驗室分析儀器、液壓氣動系統；海洋工程與船舶防腐管路系統。

七、包裝方式

• 單只接頭裝入透明 氣泡 袋，卡套與螺帽預裝在本體上，避免散件丟失；

• 外套氣泡袋防震，按數量裝入中性瓦楞紙箱；

• 箱內附產品合格證與材質單（可提供 EN 10204 3.1 材質證明）；

• 可根據客戶要求定制出口木箱、托盤包裝及嘜頭。

八、安裝使用說明

1. 將鋼管垂直插入接頭底部，確認管端貼實；

2. 先用手?jǐn)Q緊螺帽，標記螺帽與本體相對位置；

3. 初次安裝：用扳手將螺帽再擰緊 1? ~ 1? 圈，完成預緊；

4. 拆卸后重裝：擰至標記位置再補 1/4 圈即可；

5. 安裝前請清潔管端與接頭內部，避免鐵屑雜質劃傷密封面；

6. 鍍銀螺帽無需額外涂抹防咬合膏。

九、售后服務承諾

• 我廠原廠直供，每批產品均附材質證明與出廠檢驗記錄；

• 正常使用條件下出現制造質量問題，包退包換；

• 提供選型咨詢與技術支持，協助確認螺紋標準與管材匹配；

• 非標定制產品工期按合同約定，急單可協商加急；

• 長期合作客戶可建立庫存協議，保障供應穩定。
