產品概述：

4037系列頻譜分析儀設計注重性能和成本的優化，兩個系列共10個型號，兼顧中和中低端應用需求；設計技術且成熟，綜合性能優異；側重用戶使用靈活性、便利性需求，測試速度快；具備自測試與自校準功能，性能穩定，測試數據重復性好；提供SCPI指令集和VISA及IVI儀器驅動庫，程控開發效率高。該產品采用系列化設計思想，滿足您的不同需求，可通過添加或刪減選件，匹配您的測試需求。該產品提供中/英文兩種操作界面，7英寸高亮度彩色微反液晶顯示屏，分辨率高、視角寬，適應各種光線環境。采用標準3U高便攜式機箱，結構堅固、輕便，通過CE安全認證。主要用于電子產品開發、生產線在線測試、組建自動測試系統等。

產品特點：

• 頻率范圍寬，低至30Hz，高達26.5GHz。

• 動態范圍大，1dB增益壓縮點0dBm，TOI（三階截獲點）+10dBm，DANL（顯示平均噪聲電平）優于-165dBm（內部前置放大器選件，1GHz處典型值）。

• 相位噪聲性能優異，頻偏10kHz處，達-110dBc/Hz（低相噪選件，典型值）。

• 掃描時間范圍寬，非零頻寬1ms～2000s，零頻寬1us～4000s。

• 測試速度快，測試速率高達每秒90次。

• 全數字中頻，頻譜分辨率高，最小分辨率帶寬達1Hz（FFT分析選件）。

• 自動校準，環境適應能力強。

• 提供掃頻分析和FFT分析兩種頻譜分析模式，可靈活優化測試速度和動態范圍。

• 分辨率帶寬1-2-3-5步進。

• 提供常規、正峰值、負峰值、取樣、平均值等多種視頻檢波方式，用戶在測試不同類型的信號時可以靈活選擇，快速獲得所需測試結果。

• 提供多達6條顯示軌跡，支持多條軌跡不同視頻檢波方式下的同步測試；提供多達12個頻標，讀數方式靈活，支持頻標跨軌跡標識。

• 支持天線因子編輯功能，滿足場強測試需要。

• 采用嵌入式計算機及多任務操作系統，方便對測試結果的存儲、打印及數據共享。

• 采用7英寸高亮度彩色微反液晶顯示屏，分辨率高、視角寬，在陽光照射下依然保持清晰的顯示。

• 菜單操作簡便、參數設置全面，支持外接鼠標、鍵盤、VGA進行測試操作。

• 提供3個USB2.0接口，支持移動存儲設備和即插即用外設。

• 支持10M/100M自適應的網絡互聯。

• 支持GPIB、LAN程控，程控指令集符合SCPI 1999.0規范。提供符合規范要求且經過嚴格測試的VISA和IVI儀器驅動庫，方便用戶構建自動測試系統。

典型應用：

各類發射機及振蕩源測試

     4037系列頻譜分析儀可用于各類發射機本振、信號源及振蕩器等的研制、生產與調試、測試等，對其進行頻率、功率、寄生、諧波失真、相位噪聲、調制等指標的測試。


元器件及部件性能測試

     4037系列頻譜分析儀除常規頻譜分析測試應用外，與一臺合成信號源組合，即可方便的構建一套大動態范圍標量網絡測試系統，可對濾波器、放大器、電纜、連接器等部件或元器件進行增益、插損、頻率響應、帶寬、諧波失真等傳輸參數的測量，配合電橋可實現反射參數的測量；與兩臺合成信號源組合使用，即可對放大器、混頻器等有源或非線性部件進行增益壓縮、三階交調失真等參數的測試。

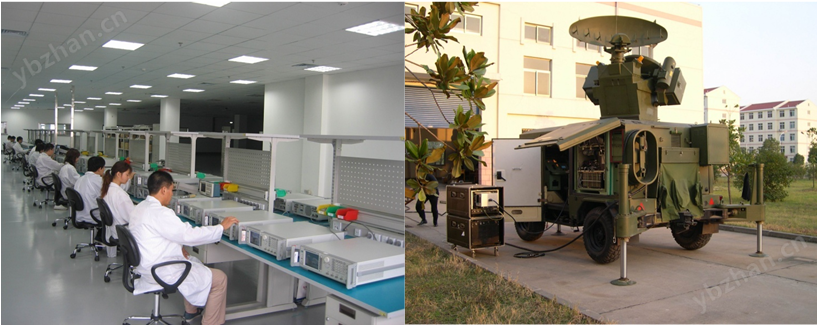

電子產品生產線測試及外場維護、檢修

     4037系列頻譜分析儀定位為中高檔頻譜分析儀，具有測試速度快、精度高、讀數靈活等特點，非常適合用于生產線在線測試。同時，4037系列頻譜分析儀實現了測試性能與機體結構很好的結合，一方面減小了整機的尺寸、重量和功耗，另一方面又保持了較高的性能指標，因此，也非常適合外場測試應用，尤其是需要現場故障診斷與維修的場合。
