型號釋義

CF10 為 igus chainflex®高負載帶總屏蔽 TPE 拖鏈控制電纜，chainflex 等級 7.6.4.1；不帶 UL 認證，自帶 CFRIP® 快速剝皮結構，深藍色 TPE 護套，無鹵、無硅、不含 PVC。它是 CF9 的屏蔽版本，CF10.UL 為同系列帶 UL 認證版本，專為極限重載、超長行程、高低溫、生物切削液惡劣工況設計。

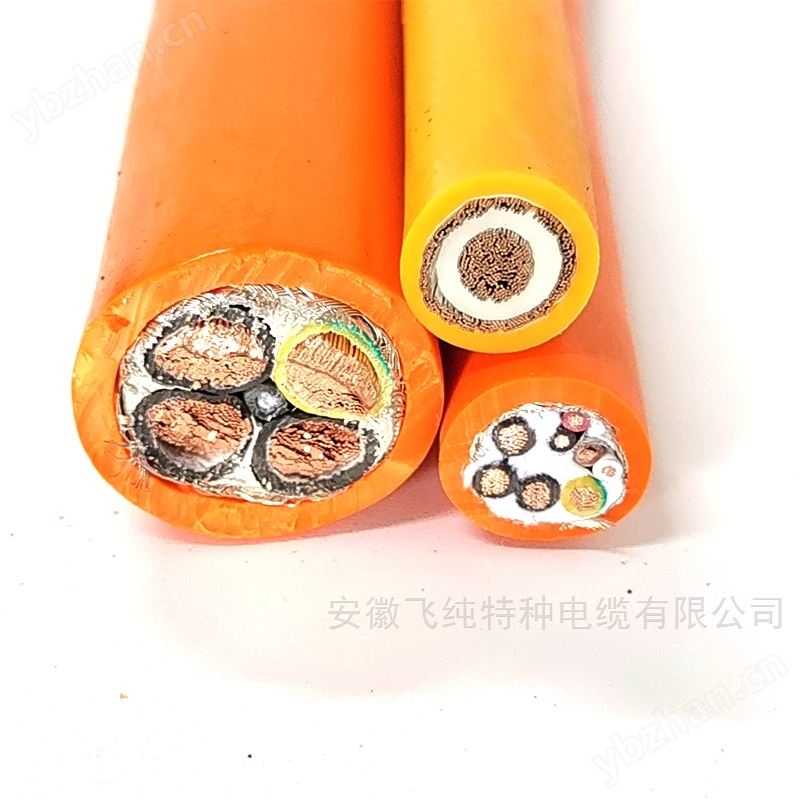

產品結構

1. 導體：超細裸銅絲精密二次復絞抗扭導體，符合 DIN EN 60228，超高抗疲勞，千萬次往復彎折不易斷芯。

2. 芯線絕緣：薄壁特種 TPE 彈性體絕緣，電氣性能穩定，芯線黑色帶白色數字標識，帶黃綠保護地線，遵循 DIN47100 標準。

3. 成纜：芯數＜12 芯采用單層短節距同心絞合；≥12 芯圍繞高強度抗拉中心構件絞合，大幅降低高速長距離運動下芯線扭轉拉扯。

4. 內護套：TPE 緩沖內護套，保護屏蔽層，分散拖鏈擠壓磨損。

5. 總屏蔽層：鍍錫銅編織整體屏蔽，光學覆蓋率約 90%，線性覆蓋率 70%，有效抑制 EMI 電磁干擾，保障傳感器、模擬量信號穩定傳輸。

6. 外護套：低粘性深藍色 TPE 復合護套，無鹵、無硅、不含 PVC；耐冷卻液、礦物油與生物油，抗 UV、抗水解、抗微生物，內置 CFRIP 撕拉條，剝皮便捷。

核心技術參數

• 額定電壓：300/500V，測試電壓 2000V

• 動態彎曲半徑：拖鏈內最小5×D；固定敷設 3×D

• 拖鏈運行：架空高 10m/s，滑行高 6m/s，滑行敷設大行程可達 400m，大加速度 100m/s2

• 工作溫度：拖鏈移動敷設 -35℃ ~ +100℃；固定敷設 - 40℃~+100℃

• 耐油標準：DIN EN 60811-404，可耐受生物油（VDMA 24568）

• 質保：最長 4 年質保；RoHS、REACH 合規

• 特性：總屏蔽、TPE 護套、耐生物油、耐冷卻劑、抗 UV、抗水解微生物、CFRIP 快速剝皮

產品優勢

? 高負載等級，支持400m 超長滑行行程，10m/s 高速運行，適合大型重型自動化設備

? TPE 護套可耐受普通切削液、生物油、礦物油，抗水解抗微生物，潮濕油污環境不易粉化開裂

 ? 優異低溫性能，拖鏈動態敷設低 - 35℃仍保持柔性，冷庫、寒區設備適用；同時耐 + 100℃高溫

? 無鹵、無硅、無 PVC，阻燃安全；無硅配方，涂裝生產線不會產生硅污染，保障漆面附著力

 ? CFRIP® 內置撕拉護套，無需專用剝線工具，大幅提升現場施工效率

? 5×D 極小動態彎曲半徑，兼顧超長行程與緊湊安裝空間；二次復絞抗扭導體，高速往復運動抗扭轉，不易斷芯，多芯多截面規格齊全

注意：本型號無 UL 認證，出口北美項目選用 CF10.UL 版本；強酸堿強腐蝕工況仍需評估；配套 CF9（非屏蔽）使用，需要信號抗干擾場景優先選用 CF10。

應用場景

適用于高負載、超長行程、高低溫、戶外 UV、生物切削液惡劣環境拖鏈動態布線，且需要電磁屏蔽；典型用于立體倉庫堆垛機、軌道交通門機構、冷庫自動化設備、港口物料搬運設備、加工機床，架空及最長 400m 滑行拖鏈敷設，極限工況傳感器、模擬信號回路優選。
