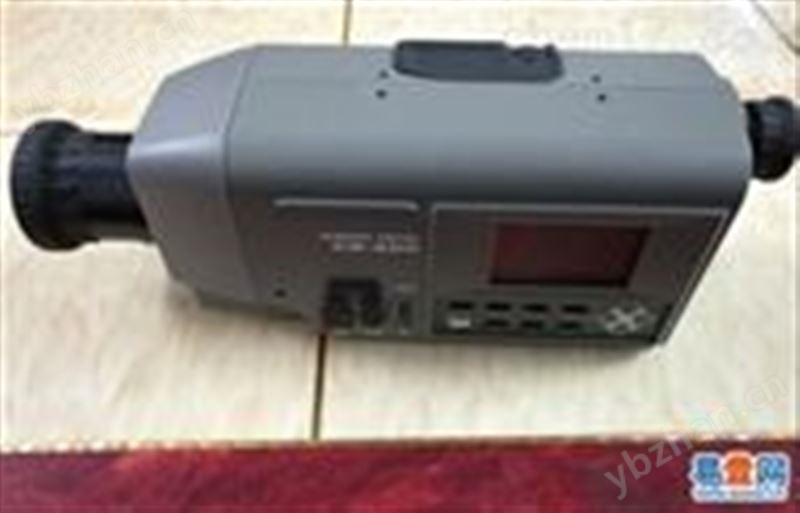

日本美能達分光輻射亮度計

型號：CS-2000/2000A

產品簡介

高精度光譜輻射亮度曲線/ 可測亮度低可達0.003 cd/m2

具備測量低亮度的能力

作為一款色彩分光輻射亮度計（于2008年10月）

100,000 : 1的對比度測量現在已成為可能！

當測量峰值達300 cd/m2

隨著高清電視時代的全面開始，為了更好地還原明銳亮麗、高分辨率的圖像，一些高質量的支持全高清的顯示設備的發展也日益加速。目前的技術可達到亮度層次100,000 : 1的對比度，畫面會給您真實的受。由于需要有儀器能夠測量到低的亮度，因此在重現一些“比黑色黑的”圖像時，技術上遇到了瓶頸。

另外，一些其他類型的發光元件發展迅速，如有機電致發光（Organic EL）與傳統的LCD和PDP顯示一樣，都需要高精度的光譜輻射曲線分析。CS-2000就是一款具有以上測量功能的分光輻射亮度計，低達0.003 cd/m2，zui高測量對比度可達100,000 : 1。

測量實例：測量一塊研發階段時的有機電致發光（Organic EL）平板

隨著高清電視時代的全面開始，為了更好地還原明銳亮麗、高分辨率的圖像，一些高質量的支持全高清的顯示設備的發展也日益加速。目前zui的技術可達到亮度層次100,000 : 1的對比度，畫面會給您真實的感受。由于需要有儀器能夠測量到低的亮度，因此在重現一些“比黑色黑的”圖像時，技術上遇到了瓶頸。

另外，一些其他類型的發光元件發展迅速，如有機電致發光（Organic EL）與傳統的LCD和PDP顯示一樣，都需高精度的光譜輻射曲線分析。CS-2000就是一款具有以上測量功能的分光輻射亮度計，低達0.003 cd/m2，zui高測量對比度可達100,000 : 1。

在低亮度為0.003 cd/m2 時，儀器也能保持高精度測量

柯尼卡美能達將的光學設計技術與信號處理技術充分結合，為在低亮度0.003 cd/m2下色度和亮度測量的高精度提供了保障。

低亮度測量：從0.003 cd/m2 起
測量精度：±2%（亮度）

在低亮度時也能保證快速測量

儀器的獨特設計充分消除了機械及電路噪聲，使CS-2000在低亮度時也能進行重復性很好的迅速測量。

1 cd/m2 時的測量時間：
約5秒（快速模式）

*柯尼卡美能達以前的型號CS-1000：約123秒

低偏振誤差

由于使用反射型衍射光柵引起的偏振誤差被減小到只有2%（測量角度：1°）。這使那些使用偏振片的顯示設備如LCD的測量數據的穩定性得到了保障。

僅5 nm的半波寬

儀器僅5 nm的半波寬，滿足了對于色度測量的要求（JIS Z 8724-1997，CIE 122-1996），保證了在整個可見光波長范圍內色度的精確測量。

可選擇的測量角度，可測量極小的面積

CS-2000可根據您不同的應用對象，選擇不同的光學測量角度。

測量角度選擇：1°，0.2°，0.1°
小測量面積：Ø0.1 mm（使用近攝鏡時）

實用的設計

儀器的操作溫度范圍是5℃～35℃，與實際工作環境相近，保證儀器操作時的可靠性。

儀器僅僅需要在開機后預熱30秒，即可進行正常測量。（測量角度：1°；目標亮度：5 cd/m2以上；23℃時）

即使是有周期性發光特性的光源，也可得到穩定的測量數據

1.內同步測量
通過輸入同步頻率進行測量

2.外同步測量
通過外接輸入垂直同步信號進行測量

3.多重積分模式測量
減少測量非同步時采集信號的變化或測量那些發光特性周期不規則的光源

簡潔的操作面板和彩色LCD顯示屏使得操作更簡便

彩色LCD顯示屏和操作面板設置在儀器背面，簡潔的按鈕排列使您可以更直觀地調用想要的功能。

可選擇合適的測量角度，以滿足不同的被測對象。

1° 測量角適用于

傳統的測量對象如中、大尺寸的顯示器。

LCD，PDP或EL平板顯示

移動dianhua或者數碼相機的LCD面板

各類航空用雷達或儀器設備的顯示面板

戶外大屏幕顯示設備

0.2° 測量角適用于

小面積光源如LEDs

車載音響系統

汽車顯示面板

熒光燈、背光燈管等一些光源

0.1° 測量角適用于

極小的發光源或遠距離光源

PDP或LCD的像素點

冷陰極管

汽車剎車燈

交通信號燈

測量極小面積時使用的近攝鏡（可選配件）

儀器配合可選的近攝鏡一起使用，可以測量的小面積為Φ0.1mm，不僅可以測量常規尺寸的顯示設備，也可以測量一些小面積的光源。

測量距離和測量面積

日本美能達分光輻射亮度計

型號：CS-2000/2000A

技術參數

*測量距離是從物鏡或近攝鏡金屬部分末端算起。

重復性對比實驗

*在目標亮度為0.1 cd/m2 時，與柯尼卡美能達以前的型號CS-1000做比較

*y 軸代表了：假設CS-2000測量的平均值為1時，CS-1000測量值的對數

亮度(Lv)

色度

色度

儀器通過在設計上充分消除了機械及電路噪聲，達到了更好的重復性。

被測亮度與測量時間

（單位：秒）

測量對象：標準光源A

*所有的時間僅代表接近值。

測量實例

PDP

LCD

Organic EL

技術解析
