產品概述

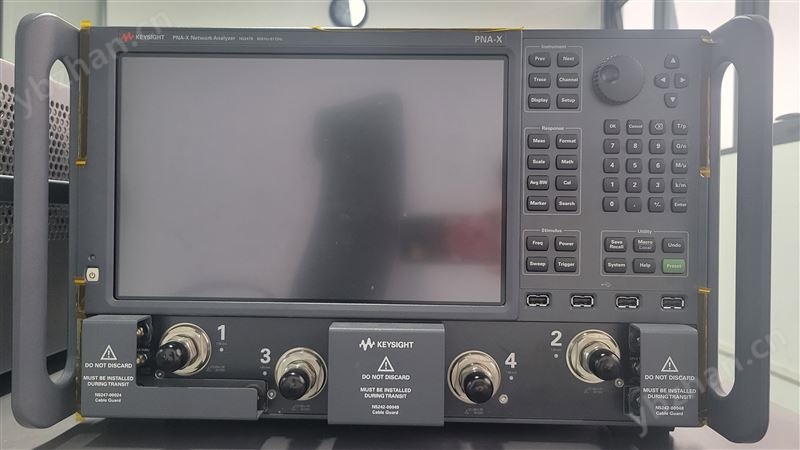

是德科技PNA微波網絡分析儀N5227B 是是德科技PNA系列中的67GHz高性能型號，頻率范圍覆蓋10MHz至67GHz，選件可擴展至900Hz低頻，是業界的微波網絡分析儀之一。該機型采用專有的DDS（直接數字合成）低雜散本振技術，在動態范圍上表現，系統動態范圍典型值達128dB，67GHz高頻處仍保持大于118dB的優異動態范圍。輸出功率+13dBm@1GHz（67GHz處典型值+11dBm），跡線噪聲低至0.002dBrms，201點掃描僅需6.3ms，能夠?yàn)槔走_(dá)系統研發、衛星通信鏈路驗證、5G毫米波測試及航空航天器件表征等要求嚴苛的場景提供精準可靠的S參數測量保障。該儀器內置脈沖調制器和發生器，支持脈沖S參數測量、噪聲系數分析及EVM測試，配合12.1英寸高分辨率多點觸控屏和直觀的用戶界面，工程師可同時執行多項測量任務，顯著提升研發驗證與生產測試環節的工作效率。

核心性能參數

頻率范圍10MHz至67GHz，選件可擴展至900Hz；系統動態范圍典型值128dB（67GHz處>118dB）；輸出功率+13dBm@1GHz（67GHz處典型值+11dBm）；跡線噪聲低至0.002dBrms；201點掃描僅需6.3ms；支持2端口或4端口配置（可選）；測試功能覆蓋脈沖S參數、噪聲系數、EVM及諧波測量；配備12.1英寸多點觸控屏。

典型應用領域

是德科技PNA微波網絡分析儀N5227B 廣泛應用于雷達系統發射機與接收機S參數測試、衛星通信上下行鏈路驗證、5G NR FR2毫米波頻段器件測試、航空航天電子設備研發驗證以及半導體器件與模塊的實驗室評估。在通信設備制造企業的毫米波研發中心、國防科研院所的微波測試實驗室以及第三方檢測認證機構中，該型號儀器均是工程師進行高頻網絡分析的重要工具，能夠幫助用戶準確評估器件性能、排查系統問題、驗證設計指標。

售后服務保障

我們?yōu)樵撔吞?hào)儀器提供全面的售后服務體系，讓您租賃或購買無憂：整機保修一年，保修期內非人為因素導致的故障享受免費維修服務；保修期滿后提供終身維護服務，僅按成本價收取配件費用及基本人工費；專業技術團隊提供7×24小時遠程技術支持，快速響應并解決您的技術問題；免費為操作人員提供設備使用培訓，幫助您的技術人員快速掌握儀器操作要點；儀器送修期間免費提供備用機，確保您的研發或生產進度不因設備維修而中斷；定期推送設備校準提醒，協助您按周期完成儀器計量，維持設備的長期測量準確性；提供設備回收與置換服務，幫助您以更經濟的方式更新測試資產。
