一、ATR介紹

ATR 全稱為 ATR Industrie?Elektronik GmbH，企業總部坐落于德國克雷費爾德，隸屬于 Siempelkamp 辛北爾康普工業集團，創立于 1970 年，最初作為集團內部電控研發部門，為集團旗下的橡塑、冶金成套設備開發配套測量與調節電子模塊，后續獨立對外開展工業電子模塊的研發、生產與銷售業務。

企業長期深耕測量控制（MSR）技術領域，完整掌握模擬信號調理、PID 閉環回路硬件設計、信號隔離、模數信號轉換、工業硬件電路可靠性設計等技術，全部產品遵循 DIN VDE、DIN EN 相關工業規范開展生產與出廠檢測，部分產品完成 UL 相關認證，適配歐洲工業控制柜的設計標準。

在工業模擬量調節模塊賽道，ATR 擁有長期的項目落地經驗，大量歐洲本土機械設備整機廠商，將 ATR 的導軌式電子模塊集成到設備控制柜內部。

除標準化量產產品之外，ATR 還面向設備制造商提供硬件層面的定制化開發，針對不同設備的工況條件調整模塊硬件參數，適配控制柜狹小空間、現場電磁干擾、溫度波動等各類工業現場環境。產品銷售網絡覆蓋全球多個工業地區，既服務新設備整機配套，也承接存量進口設備的備件供給，在進口設備維修替換市場擁有較多的落地案例。

區別于大量數字化控制器廠商，ATR 保留完整的模擬硬件控制器產品線，面向不依賴軟件編程、追求硬件回路響應的工業場景輸出對應產品，填補數字化控制器無法覆蓋的工況缺口。

二、ATR產品經營范圍介紹

ATR 整體業務全部聚焦工業測量與控制電子模塊，產品以 TS35 標準 DIN 導軌安裝為主要形態，適配控制柜內部高密度排布需求，完整產品矩陣分為 PID 過程控制器系列、信號隔離轉換模塊、測量放大模塊、限位監視模塊、導軌式電源單元、繼電器與模擬開關組件六大板塊，同時提供硬件定制開發服務，可按照整機廠商的實際工況調整硬件參數，配套提供工況適配評估類技術支持。

PID 過程控制器（品牌核心熱銷品類），VM201 歸屬 VM 系列模擬 PID 控制器。該系列包含 VM201、VM210、VM214、VM221、VM223、VM237 等多個型號，殼體寬度分為 22.5mm、45mm 兩種主流規格。

產品全部采用純模擬硬件回路實現 PID 調節，不同型號區分出基礎調節版本、帶求和預控輸入版本、集成乘法器版本、適配特殊工況版本，用于壓力、流量、張力等工業過程閉環調節，對接比例閥、電動執行機構等執行元件，可完成設定值疊加、行程增益調整等控制邏輯，大量應用于橡塑、冶金成套設備。

信號隔離與轉換模塊：包含隔離放大器、信號分配器、信號轉換器，實現 0?10V、4?20mA 等工業信號之間的互相轉換，同時實現電氣隔離，消除現場地電位差、電磁干擾帶來的信號漂移問題，搭建在傳感器與控制器中間，完成信號匹配工作。

測量放大模塊：專門針對應變式傳感器輸出的微弱毫伏信號做放大處理，將傳感器微弱輸出轉換為標準工業模擬信號，適配壓力、張力類檢測元件，為后端控制器提供可用的過程信號。

限位監視模塊：實時采集過程信號，當信號到達設定閾值之后輸出開關量信號，接入設備報警回路，實現超限提示、聯鎖保護功能。

導軌式工業電源單元：DIN 導軌安裝電源模塊，為柜內同品牌以及其他品牌電子器件提供供電輸入，匹配工業控制柜的供電架構。

繼電器、模擬開關組件：光耦隔離繼電器、模擬信號開關器件，用于模擬信號回路通斷切換、功率回路隔離驅動。

除標準產品之外，ATR 可承接硬件層面的修改調整，針對防爆、寬溫、特殊信號輸入輸出的工況做硬件適配。產品落地行業覆蓋橡塑機械、冶金工藝裝備、通用自動化設備、壓力測試工裝、熱處理設備、物流成套裝備。

整套產品的核心價值，是完成工業現場信號采集、信號調理、閉環自動調節，適配控制柜導軌安裝，應對工業現場復雜電磁環境，完成設備工藝變量的穩定控制。

三、ATR自動控制器VM201介紹

ATR VM201 屬于 VM 系列模擬式 PID 自動控制器，采用 22.5mm 窄型殼體，適配 TS35 標準 DIN 導軌安裝。該型號依靠硬件模擬電路完成 PID 運算，內置獨立可調 P、I、D 單元，額外搭載設定值預控求和輸入端口以及集成乘法器單元，可以實現相對行程的控制邏輯，多用于壓力類動態工藝變量的閉環調節。該型號大量裝配于歐洲原廠成套機械設備，同時也廣泛用于進口設備檢修環節的備件替換工作。

型號編碼釋義?

?VM：ATR 模擬 PID 控制器產品系列代號；?201：硬件版本編號，代表該型號具備求和輸入、內置乘法器功能，殼體 22.5mm，DIN 導軌卡裝結構；

說明：VM201 為固定硬件版本，不存在多種硬件變體，所有參數全部依靠殼體外部電位器旋鈕完成設置，不配置數字通訊接口，無軟件程序、上位機調試工具。

結構組成

ATR VM201 整體為 DIN 導軌卡扣式模塊化殼體，外殼采用灰色工業絕緣塑料材質，整機在物理結構上分為插拔式接線端子區、面板電位器調節區、內部模擬電路基板三大部分，各部分相互配合完成信號采集、運算、輸出全流程。

插拔式接線端子區：設備正面布置多組螺釘緊固插拔端子，端子支持最大 2.5mm2 導線接入，分別對應供電電源、過程變量反饋輸入、設定值求和預控輸入、乘法器信號輸入、控制器模擬輸出、執行機構驅動輸出，實現外部電源、傳感器、執行元件和控制器之間電氣對接。

面板電位器調節區：殼體正面預留多組可調電位器，分別對應比例 P、積分 I、微分 D、控制基準中心、乘法器基礎增益等參數，調試人員直接旋轉面板旋鈕，就可以修改控制回路各項參數，不需要外接調試設備。

內部模擬電路基板：基板集成 PID 運算回路、求和運算電路、乘法器運算單元、信號輸入調理電路、功率輸出驅動電路，整套運算全部依靠模擬硬件器件完成，不存在微處理器芯片，沒有程序掃描周期，信號輸入之后直接完成硬件層面運算輸出。

主要技術參數

ATR VM 系列控制器橫向?qū)Ρ?/span>

VM201 差異化專屬核心優勢?

硬件模擬 PID 運算架構，依靠模擬電路完成調節運算，不存在程序掃描周期，響應跟隨速度匹配動態變化的壓力工況，適配需要快速閉環調節的設備。

集成求和預控輸入端口，可以疊加外部預控信號到設定值回路，對設備擾動做提前補償，改善設備工況切換階段的調節表現。

內置乘法器單元，支持相對控制行程的工作模式，可根據外部信號改變控制增益，適配工況條件會發生變化的調節場景。

寬范圍通用供電設計，直流 19V?255V、交流 24V?255V 均可接入，控制柜內不需要額外配置專用電源，適配不同設備的供電條件。

22.5mm 窄殼體結構，占用控制柜內部空間小，多模塊并排排布時，可以提升柜內器件排布密度。

純硬件電位器參數設置，不需要軟件、上位機工具，通過殼體表面旋鈕即可完成 P、I、D 參數修改，現場調試不需要額外配套工具。

行業典型適配應用

橡塑機械行業：擠出設備、壓力成型設備內部壓力閉環調節回路；

通用工業自動化裝備：各類測試工裝、試驗設備的壓力、流量過程控制；

冶金相關配套設備：輔助工藝段的壓力閉環調節點位；

熱處理與流體控制設備：流體管路壓力自動調節；

進口成套設備備件替換：歐洲原裝設備原配 ATR VM201 模塊損耗，完成原位備件更換。

ATR常見熱銷型號

四、希而科介紹

希而科介紹：

希而科貿易（上海）有限公司

希而科工業控制設備（上海）有限公司

希而科（Silkroad24）是面向中國工業客戶的歐洲工業品采購服務商，連接幾千家德歐品牌，涵蓋傳感器、驅動傳動、氣動液壓及專用備件等領域。

針對小批量、小眾品牌或復雜技術需求，我們提供簡單、透明、可靠的一站式服務，涵蓋從尋源、集貨、國際運輸?shù)角尻P(guān)交付的全流程。

我們堅持價格透明，報價單清晰列明原廠價格、物流稅費與服務費，讓客戶對各項成本一目了然，自主把控采購決策。通過每周常規的空運拼箱模式，有效降低小批量訂單的物流成本。希而科以規范的流程與可靠的交付，助力在華企業降本增效，持續優化跨國供應鏈。

希而科可根據品牌查型號價格：

1、比價：已知ATR品牌，可查ATR品牌下型號的人民幣價格；公司每天新增約400多個不同品牌型號價格；

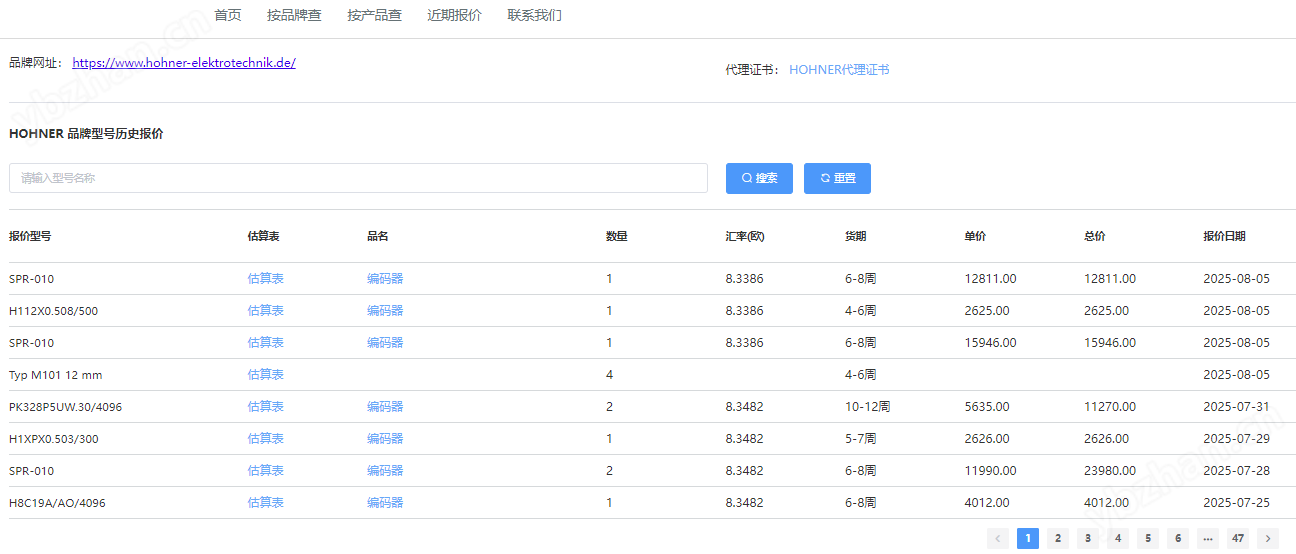

打開希而科鏈接，點擊“按品牌查”，輸入品牌搜索，可查看品牌下的型號價格，見下圖：
