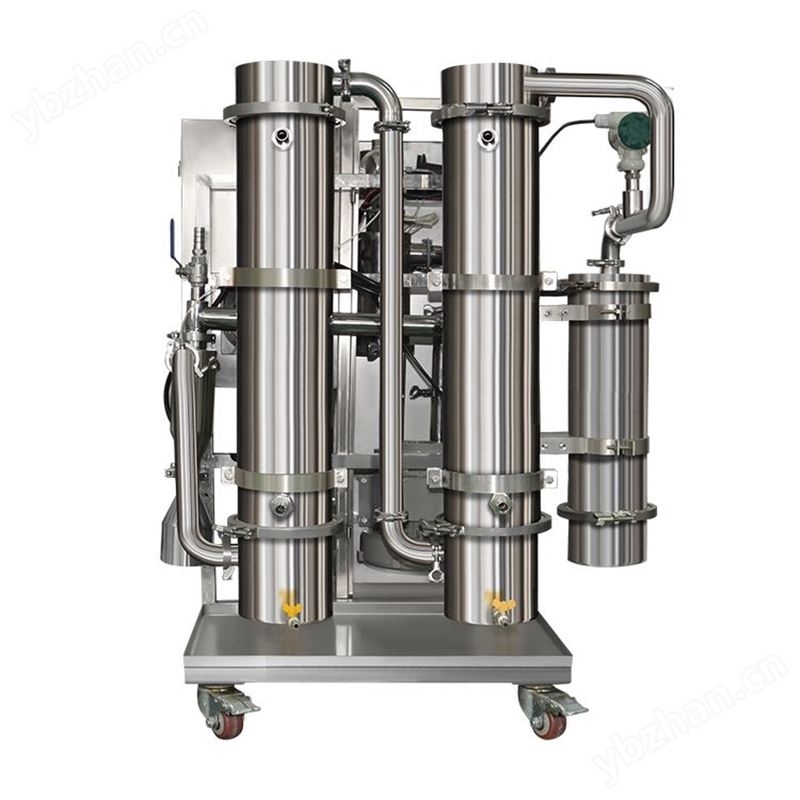

有機溶劑噴霧干燥機 閉式氮氣循環干燥設備

  噴霧干燥機及其主要適用于高校、研究所和食品醫藥化工企業實驗室生產微量顆粒粉末，對所有溶液如乳濁液、懸浮液具有廣譜適用性, 適用于對熱敏感性物的干燥如生物制品、生物農藥、酶制劑等，因所噴出的物料只是在噴成霧狀大小顆粒時才受到高溫，故只是瞬間受熱，能保持這些活性材料在干燥后仍維持其活性成份不受破壞。

主要特征：

1、7英寸觸摸屏操作控制，全中文操作界面，加熱溫度PID恒溫控制,可以直接設置進口溫度、氣流量、自動通針頻率、泵速，實現數據采集以及過程監控和控制，采用全自動控制與手動控制雙重控制模式，整個實驗過程彩色觸摸屏動態顯示（動畫）。

2、自吸蠕動泵將樣品液體從容器中通過噴嘴進入干燥腔，同時壓縮氮氣從外層套管進入干燥腔使液體微?；訜岬牡獨鈴纳蠈舆M入與噴霧后的液體微粒相遇，物品開始干燥，干燥后的粉粒通過旋風分離器與廢氣分離后進入收集瓶中，載有有機蒸汽的氣流在熱交換器冷卻下來，然后溶劑在制冷裝置中發生冷凝回收，潔凈的氮氣進入下一個循環中。

3、惰性氣體封閉循環實驗室噴霧干燥機將使這些產生的有毒氣體密閉在系統之中，并在后道工序收集，可減少環境污染，有利于環境保護。避免原料生產中毒氣體污染問題。

4、防爆型閉式實驗室噴霧干燥機使物料能在封閉的干燥系統中循環，可避免有機溶劑氣體與外界氧空氣的接觸，確保了安全生產，有效解決了有機溶劑物料易燃易爆干燥難的問題。

5、物料在閉路循環系統抗氧化性的環境中干燥與輸送，起著與氧隔絕的目的，確保了易氧化物料干燥生產的質量；

6、實驗過程中，噴霧頭霧化時不偏心，不會噴霧時噴到瓶壁而影響回收率，噴霧頭可以上下移動而改變霧化位置，以改善噴霧干燥效果；該噴霧頭對高粘稠度物料的適應性非常好，很少出現堵塞噴霧頭的現象。

7）標配尾氣除塵裝置，減少了環境污染，又有效的提高了得率，提高了不易回收物料的得率。

技術參數：

1、物料處理量：20-1000ML/H（視物料固形物含量差異）

2、實時調控PID恒溫控制技術，加熱控溫精度：±1℃；

3、進風溫度控制：最高250℃，出風溫度：最高140℃

4、噴嘴口徑：0.5mm/0.7mm/0.75mm/1.0mm/1.5mm/2.0mm可選，并可根據要求定制

5、整機全不銹鋼制作,二流體噴霧的霧化結構，噴霧、烘干及收集系統采用優質SUS304不銹鋼制造（帶觀察視鏡）

6、整機功率：2KW /220V

7、可用于水溶液和有機溶液的噴霧干燥

8、外形尺寸：950mm*980mm*1060mm

有機溶劑噴霧干燥機 閉式氮氣循環干燥設備

有機噴霧干燥機使用注意事項

  有機溶劑型噴霧干燥機區別于普通水系噴霧干燥設備，整機采用密閉循環系統，處理乙醇、甲醇、丙酮等易燃易爆有機溶劑，操作風險更高，嚴格遵守操作規范，能夠保障設備安全運行，延長設備使用壽命，規避起火、爆炸、溶劑泄漏等安全事故。

  開機前做好整機檢查工作。首先確認設備管路、密封件、觀察窗無破損、漏氣，各連接處卡箍緊固到位，密封墊圈無老化變形，一旦存在縫隙，有機溶劑蒸汽外泄會造成安全隱患。檢查氮氣供氣系統，確認氮氣氣源充足，管路無泄漏，氧含量檢測儀正常，氧濃度是有機干燥最關鍵指標，必須確認設備氧含量達標后方可啟動進料。檢查制冷冷凝系統，冷阱溫度達到工藝要求，保證有機溶劑能夠充分冷凝回收。同時檢查風機、蠕動泵、霧化器運轉是否正常，溶劑回收瓶密封完好，廢液收集容器到位。嚴禁設備存在漏點情況下開機運行。

  投料與運行過程嚴格管控。所用物料必須確認溶劑類型，只適配可冷凝有機溶劑，禁止加入易發生聚合、強氧化性、遇熱易分解爆炸的物料。物料需要過濾處理，去除大顆粒雜質，防止堵塞霧化噴嘴，造成進料不穩。開機后先通入氮氣置換腔體內部空氣，降低系統氧含量，氧含量未達標，絕不允許開啟加熱和進料。運行期間實時關注氧含量、進風溫度、出風溫度、冷阱溫度、系統壓力等參數，不能隨意超參數運行。時刻觀察霧化狀態，出現噴口堵塞要按規范停機處理，禁止設備帶壓開蓋檢修。運行過程操作人員不能遠離設備，密切留意有無異味、異響、壓力異常上升等現象。設備內部屬于密閉惰性氣氛，運行過程嚴禁打開腔體門、取樣口，防止空氣進入系統引發危險。

  停機操作不可直接斷電。先停止進料，繼續通入氮氣吹掃系統，待腔體內部溶劑蒸汽被置換干凈，溫度下降至安全范圍，再依次關閉加熱、霧化器，最后關閉風機與氮氣。等待整機充分降溫，冷阱中有機溶劑全回收，確認系統恢復常壓，氧含量恢復正常后，再開啟艙門進行取樣、清理工作?；厥盏挠袡C溶劑按危化品規范存放，不可隨意傾倒。

  日常維護與存放要點。每次實驗結束及時清洗霧化器、干燥塔、管路，溶劑殘留物長期留存容易出現結垢、分解。定期校驗氧含量檢測儀、壓力傳感器、安全閥，保證報警與保護裝置靈敏有效。密封件屬于易損件，定期檢查更換。設備放置環境通風良好，遠離明火、熱源，車間配備對應的消防器材。操作人員必須熟悉設備說明書，充分了解有機溶劑危險性，禁止非專業人員操作設備。
