E+H（恩德斯豪斯）電磁流量計產品介紹

E+H電磁流量計以 Proline Promag 為核心產品家族，涵蓋從DN2至DN3000的超寬口徑范圍，覆蓋微小流量至超大管道的全場景應用。主要產品系列包括：

2.1 Proline Promag W 系列——水和污水行業專家

Promag W系列是專為水和污水應用設計的主力產品?？趶椒秶?/span>DN 25至DN 2400（1至90英寸），測量范圍0.5 m3/h至263,000 m3/h。標準測量精度為±0.5%讀數±1 mm/s，可選高精度版本±0.2%讀數。襯里材料包括硬橡膠（0至+80°C）和聚氨酯（-20至+50°C）。該系列適用于市政及工業給排水、污水處理等場景。

3.2 Proline Promag P 系列——過程應用耐高溫流量計

Promag P系列專為化工及過程應用中的高溫、腐蝕性介質測量而設計。口徑范圍DN 15至600，測量范圍4 dm3/min至9,600 m3/h。標準精度±0.5%讀數±1 mm/s，可選±0.2%讀數±2 mm/s。襯里材料為PTFE或PFA，耐腐蝕性能優異。該系列采用懸浮測量技術，降低了對雜散電流和干擾的敏感度，顯著提升測量穩定性。適用于酸堿、化工介質等嚴苛工況。

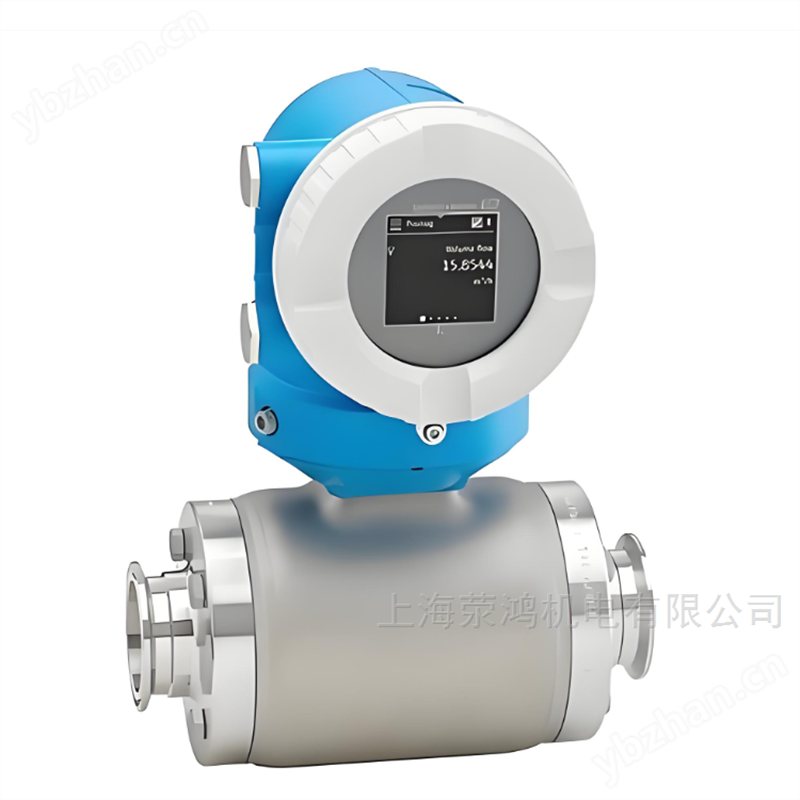

4.3 Proline Promag H 系列——衛生行業應用專家

Promag H系列專為衛生型測量場合、食品行業及過程測量設計。測量范圍0.06 dm3/min至600 m3/h（0.015至2,650 gal/min），介質溫度范圍-20至+150°C。傳感器外殼采用不銹鋼材質，符合3A認證和EHEDG測試要求。接液部件支持CIP/SIP清洗。適用于飲料（果汁、啤酒、葡萄酒）、乳制品、鹽溶液、酸堿等衛生級介質測量。

5.4 Proline Promag L 400 系列——大口徑通用型

Promag L 400是通用型傳感器，口徑范圍DN 25至DN 2400（1至90英寸），測量范圍2.5 gal/min至1,030 Mgal/d?？趶讲淮笥?/span>DN300時采用松套法蘭設計，重量更輕，安裝更簡便。

6.5 Proline Promag D 系列——緊湊型傳感器

Promag D系列適用于緊湊安裝空間，測量范圍9至4,700 dm3/min（2.5至1,250 gal/min）。

7.6 Picomag 系列——緊湊智能電磁流量計

Picomag是E+H近年推出的革命性緊湊型電磁流量計。測量范圍不超過750 L/min，介質溫度范圍-10至+70°C（短時可達85°C），最大過程壓力16 bar。集成流量、溫度、電導率同步測量的電磁流量計，“單參數測量”的傳統模式。全系列無需前后直管段即可安裝，標配IO-Link通訊及多種可配置輸入輸出方式。全不銹鋼機身，IP67防護等級。廣泛應用于冷卻水監測、冷/熱水測量、灌裝、加藥等場景。

8.7 Dosimag 系列——衛生型灌裝流量計

Dosimag采用衛生型設計，具有高測量重復性，搭配整體焊接型一體式變送器?？趶?/span>DN 4、8、15、25，專為灌裝和計量應用設計。

9.8 Magphant 系列——經濟型限流開關

Magphant是經濟型一體式限流開關，適用于公用事業中的水應用場合，具有高重復性，可實現可靠流量監測。

三、核心創新技術

10.1 四電極設計

E+H電磁流量計突破傳統雙電極局限，采用創新的四電極設計，無需傳統接地環即可實現可靠接地。安裝更加省時省力，顯著降低安裝成本。四電極設計還提供附加的空管檢測以及參考電極功能。

11.2 0 x DN全通徑——零直管段技術

3.2 0 x DN全通徑——零直管段技術

傳統電磁流量計有明確的直管段安裝長度要求——電極平面內前直管段長度不得小于5倍管徑，后直管段不得小于2倍管徑。E+H的0 x DN全通徑型電磁流量計打破了這一限制：

無前后直管段安裝長度要求，不受管道內流體流形和儀表安裝位置的影響

特別適合狹小空間應用，如緊湊型系統或撬裝裝置

全通徑結構零壓損，適用管徑可達3米

始終保證高測量精度（±0.5%）

在云南某水廠改造項目中，由于安裝空間不足，前直管段僅有1.5米，無法滿足傳統5×DN的要求。采用Promag 0 x DN全通徑電磁流量計后，經計量院現場校驗，相12.3 Heartbeat Technology（心跳技術）

3.3 Heartbeat Technology（心跳技術）

E+H心跳技術是智能儀表的核心創新：

自診斷：實時監測電磁流量計的工作狀態，持續可靠地監控電磁場強度變化

自校驗：內置驗證功能，符合ISO 9001標準章節7.6 a的溯源校驗要求（TüV認證）

自監測：可輸出粘附系數，有效監測工藝過程中的污垢粘附程度

無需中斷生產過13.4 豐富的材質組合

3.4 豐富的材質組合

E+H提供豐富的電極和內襯材質組合，耐高溫、耐腐蝕、抗磨損，輕松應對酸堿、14.5 智能交互與無線連接

3.5 智能交互與無線連接

E+H電磁流量計配備觸摸鍵/觸摸屏，操作簡單。支持WLAN/藍牙雙無線連接，用戶可通過手機、平板電腦直連設備。標配Webserver網絡服務器，僅需網線連接電腦即可登錄調試。

四、主要技術參數匯總

參數項目      典型技術指標

口徑范圍      DN2 ～ DN3000

測量精度      標準±0.5%讀數±1 mm/s；可選±0.2%讀數

流速范圍      0.0091 ～ 10.06 m/s

介質電導率  ≥5 μS/cm

介質溫度      -20℃ ～ +150℃（視襯里材料而定）

最大過程壓力      最高40 bar（580 psi）

輸出信號      4～20mA HART、頻率輸出、Modbus RS485

通訊協議      HART、PROFIBUS DP/PA、PROFINET、EtherNet/IP

防護等級      IP66/IP67/IP68（W系列具有標準IP68、埋地型IP68認證）

防爆認證      ATEX、FM、CSA、TIIS

衛生認證      3A認證、EHEDG測試、FDA認證、USP Class VI

五、應用領域

E+H電磁流量計廣泛應用于各行業導電性液體的流量測量：

水和污水處理：原水取水、供水管網、污水處理、排放監測

化工行業：酸液、堿液、鹽溶液等腐蝕性介質測量

食品與飲料：果汁、啤酒、葡萄酒、乳制品等衛生級應用

冶金與采礦：礦漿、泥漿等含固體的兩相流測量

制藥行業：符合FDA和USP Class VI認證的制藥介質測量

公用工程：冷卻水監測、冷/熱水測量、加藥系統

油氣化工：過程控制與計量交接

典型應用場景包括流體監測、加油加氣、灌裝，以及高精度計量15. 無壓損、節能高效：全通徑結構，流體通過時不產生附加壓損。

16. 高精度、寬量程：測量精度最高可達±0.2%讀數，量程比寬，適應不同流量工況。

17. 安裝靈活：0 x DN全通徑技術實現零直管段安裝，打破空間限制。

18. 智能運維：Heartbeat Technology心跳技術實現自診斷、自校驗、自監測，科學規劃維護周期。

19. 材質豐富：多樣化電極和內襯材質組合，適應各類腐蝕性、磨損性介質。

20. 雙向測量：支持液體雙向流量測量。

21. 系統集成便捷：支持多種總線通訊協議，無縫集成至用戶控制系統

3. 安裝靈活：0 x DN全通徑技術實現零直管段安裝，打破空間限制。

4. 智能運維：Heartbeat Technology心跳技術實現自診斷、自校驗、自監測，科學規劃維護周期。

5. 材質豐富：多樣化電極和內襯材質組合，適應各類腐蝕性、磨損性介質。

6. 雙向測量：支持液體雙向流量測量。

7. 系統集成便捷：支持多種總線通訊協議，無縫集成至用戶控制系統
