GW5系列隔離開關是一種戶外高壓電器設備，主要用于高壓線路的無負載開合操作及電氣隔離。?其額定電壓等級涵蓋35kV至126kV，適用于發電廠、變電站、光伏電站及軌道交通等多種戶外場景。

　　產品結構與設計

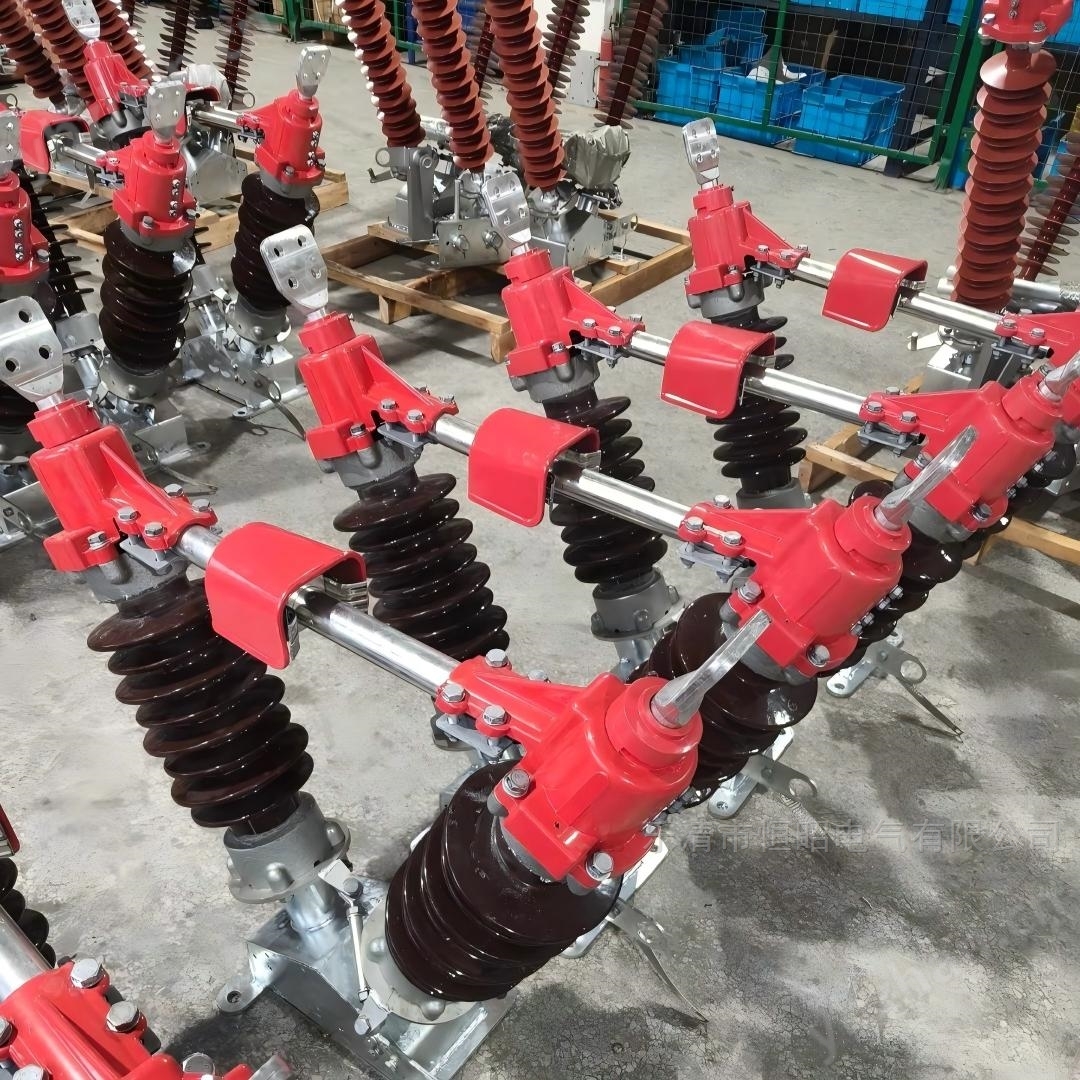

　　GW5隔離開關采用雙柱V型結構，兩支柱呈50°-60°夾角，具有結構緊湊、占地面積小的特點。其核心設計包括：

　　雙斷口設計：通過對稱布置的兩個斷口將開距顯著增加，在40.5kV系統中可將重擊穿概率從0.03%降至0.005%，有效提升滅弧能力。

　　自清潔觸頭系統?：觸指采用楔形設計，在分合閘過程中產生軸向位移，可自動刮除接觸面氧化層，確保長期運行后接觸電阻仍維持在較低水平。

　　模塊化設計：設備主要由導電回路、絕緣支撐和操動機構三大模塊構成，支持單獨更換，大幅縮短維修時間并減少備件庫存。

　　智能操動機構?：可選配集成力矩傳感器與角度編碼器的智能機構，能實時監測操作狀態，并在力矩異常時自動預警。

　　額定電壓：常見等級包括35kV、40.5kV、72.5kV、110kV、126kV等。

　　額定電流：涵蓋630A、1250A、1600A、2000A、2500A、3150A、4000A等。

　　接地方式：支持不接地、單接地及雙接地。

　　絕緣子類型：提供陶瓷型和硅橡膠復合絕緣子兩種選擇。復合絕緣子采用特殊工藝，具有較高的抗彎強度與抗震性能。

　　操動機構：支持手動（CS17型）、電動（CJ6型）及智能操作方式。

　　應用環境與認證?常規使用環境?：海拔不超過3000米，環境溫度-25℃至+40℃，風速不大于35m/s，地震烈度不超過8度。?部分型號通過了更嚴苛的全環境模擬驗證，可適應海拔5500米、溫度-50℃至+85℃的條件。

　　使用與維護要點

　　開關必須在線路負荷切斷后方可進行操作。

　　帶接地閘刀的型號，必須嚴格遵守主閘刀與接地閘刀的操作順序，確保分閘到位后再進行合閘操作。

　　建議每年進行一次綜合檢查，內容包括：清除塵污、檢修導電接觸面并涂抹潤滑脂；檢查各零部件及緊固件；調整三相同步性與合閘到位情況；檢查操動機構與輔助開關；在各機械運行部位補充潤滑。

　　安裝場所應無爆炸危險、無劇烈振動及嚴重化學腐蝕。
