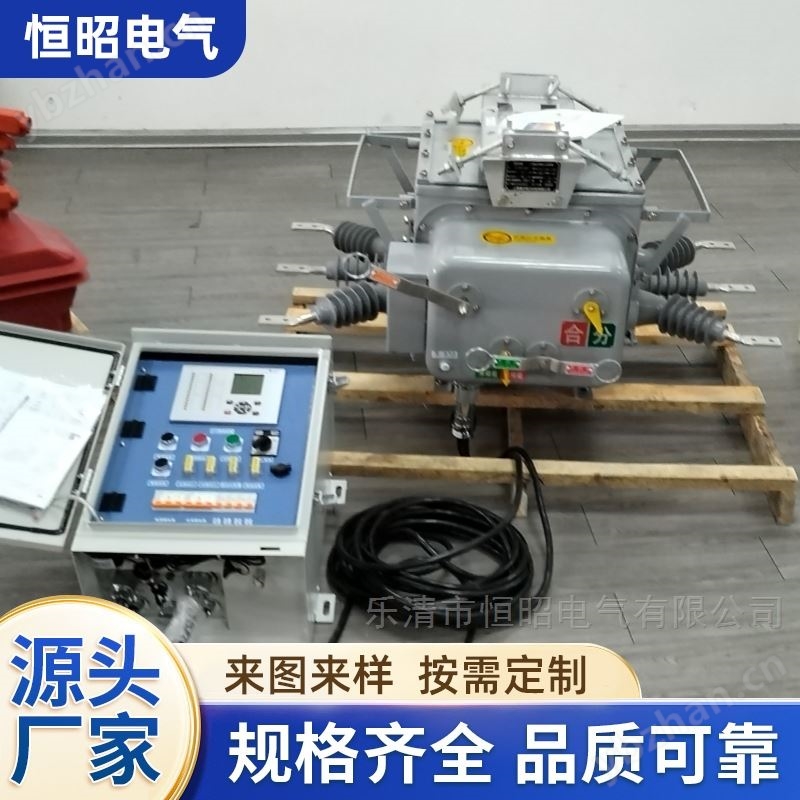

ZW20 一二次融合斷路器是額定電壓 12kV、集成真空滅弧本體與智能 FTU 控制終端的戶外柱上分界開關，具備故障精準判別、自動切除及線損計量功能，符合國網標準化要求 。??

?額定電壓/電流?：12kV / 630A（部分定制可達更高，但標準型為 630A）

?開斷能力?：額定短路開斷電流 20kA，峰值耐受 50kA

?結構形式?：三相支柱式戶外真空斷路器，采用固封極柱或 SF6/真空復合絕緣（視具體廠家工藝）

?融合特征?：一次開關本體與二次測控（FTU）、電子式傳感器（CT/PT/零序）深度集成，取消傳統外置復雜接線，實現“即插即用”

?主要用途?：10kV 配電網線路分段、聯絡、分支及?用戶分界（看門狗）?，解決越級跳閘問題 ??

?一二次深度融合?：將斷路器本體、智能控制器（如 FDR-02 型）、內置高精度電流/電壓傳感器及零序互感器一體化設計，通過航空插頭連接，滿足標準化接口要求 。

?智能保護功能?：具備?速斷、過流、零序接地?保護；能精準區分界內/界外故障（毫安級零序電流檢測），自動隔離單相接地或相間短路故障，支持 0-3 次自動重合閘 。

?傳感與計量?：內置 A/B/C 三相 CT 及獨立零序 CT（變比常見 20/1 或定制），支持線損采集和電能計量，低電流區（0.1~5A）線性度高 。

?環境適應性?：防護等級通常達 IP67，工作溫度 -40℃~+40℃，適應戶外惡劣環境，免維護周期長 。??

?一次部分?：真空滅弧室（縱向磁場熄?。⒔^緣支柱、操動機構（彈簧儲能）、主回路導體。

?二次部分?：智能饋線終端（FTU）、取電單元（PT 或 T 型取電）、通信模塊（支持 4G/光纖/微功率無線）。

?連接方式?：本體與控制器通過密封電纜及航空插頭連接，進出線多采用全絕緣電纜接頭 。??

?分界開關?：安裝在用戶分支線首端，自動切除用戶側故障，保障主干網不停電。

分段/聯絡?：用于配網自動化環網線路，實現負荷轉供和故障區域自動隔離。

?智能運維?：配合配電主站系統，實現遠程遙控、遙測、狀態監測及故障錄波上傳 。??

注：ZW20 系列存在多種衍生型號（如 ZW20-12F），具體參數（如 CT 變比、通訊協議、取電方式）因廠家工藝略有差異，選型時需參照具體技術規格書。傳統 ZW20 可能指單純真空斷路器，而“一二次融合”特指成套智能化裝置 。??
