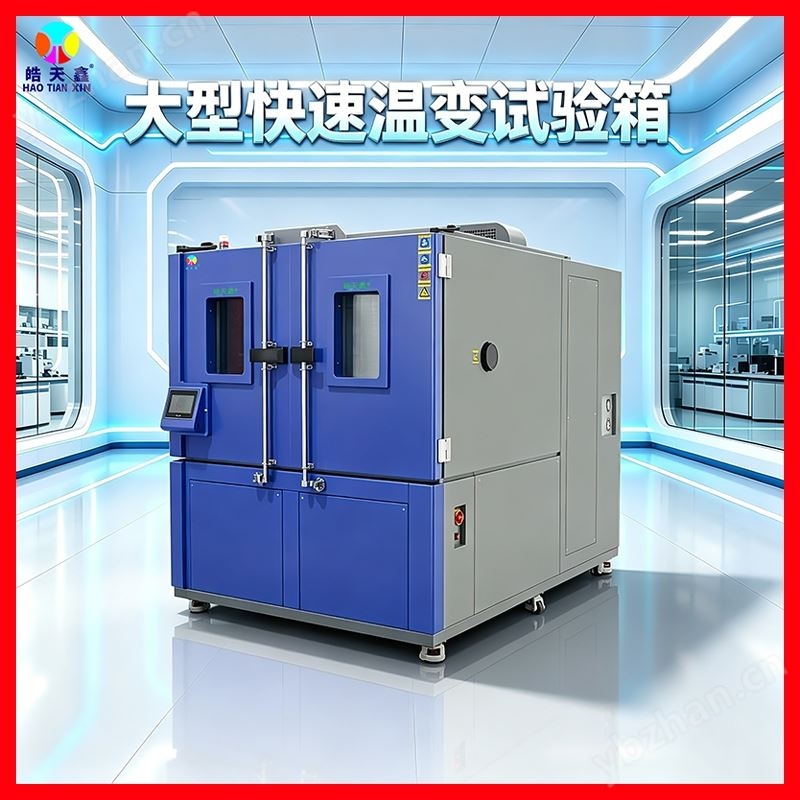

快速溫變試驗箱 帶載測試專用

產品概述

TED-1500PF 帶載型快速溫變試驗箱，面向樣品通電發熱工況研發，適用于元器件帶電狀態下快速溫度循環可靠性驗證。針對光通信模塊、車載 ECU、電路板、功率器件等自帶發熱負載樣品優化制冷與風路系統，降低樣品自發熱帶來的溫變速率衰減、溫場失衡問題，還原產品實際工作環境下承受的交變熱應力。設備可按照國標、行業標準設定線性升降溫速率，開展溫度循環、加速應力篩選試驗，觀測樣品在溫度快速交替變化過程中電氣性能、結構穩定性變化，為產品研發、工藝驗證、來料可靠性檢測提供環境測試條件。

適用標準參考：GB/T 2423.22、IEC 60068-2-14、AEC-Q100、JEDEC JESD22-A104

適用行業與測試對象

汽車電子：車載控制器 ECU、傳感器、車載電源、線束組件

光通信行業：高速光模塊、通信主板、信號處理模組（帶電持續發熱測試）

工業電子：變頻器、控制板、功率模塊、電源適配器

半導體與 PCB：集成電路、PCB 組件、連接器、無源器件

新能源、儀器儀表、航空機載零部件研發驗證

型號：TED-1500PF（帶載測試專用快速溫變試驗箱）

內箱容積：1500L

溫度范圍：-60℃～+150℃（區間可按需求選型）

線性溫變速率：5℃/min、10℃/min、15℃/min（帶載穩定運行，速率可選）

溫度波動度：≤±0.5℃

溫度均勻度：≤±2.0℃

測試引線孔：標配多組 Φ50mm 電纜孔（可增配）

控制方式：P.I.D 平衡調溫控制系統

循環方式：強制空氣循環

制冷方式：機械式二元復疊制冷，環保冷媒

電源規格：AC380V 50Hz

快速溫變試驗箱 帶載測試專用

核心產品特點（無極限詞、合規表述）

帶載工況專項優化優化制冷機組功率與循環風道結構，在樣品通電發熱負載條件下，維持設定線性溫變速率，緩解負載發熱造成的控溫偏差，保障帶電測試數據穩定。箱體標配多組電纜測試孔，支持樣品外部持續供電、信號引出，滿足長時間帶電循環試驗需求。

穩定可控線性溫變系統采用平衡式溫調控制方案，升溫、降溫全程線性可控；支持程序分段設置速率、駐留時長、循環次數，區分空載 / 帶載工況參數設定，滿足不同產品試驗大綱要求。

均衡溫場循環結構內箱 SUS304 不銹鋼材質，搭配強制垂直循環風道，改善艙內氣流分布，縮小測試區域溫差，便于多組樣品同步比對測試。

智能觸控控制系統彩色觸控式控制器，中文操作界面；支持程序模式、定值模式運行；具備斷電續跑、數據記錄、曲線存儲、USB 導出功能；實時顯示運行狀態、故障代碼，便于試驗追溯。

多層安全防護體系搭載超溫保護、壓縮機高低壓保護、風機過載保護、加熱器干燒防護、開門風機聯鎖等功能；出現異常自動報警并記錄信息，降低樣品與設備運行風險。

箱體結構工藝外箱冷軋鋼板靜電噴塑；高密度保溫層，減少冷熱損耗；硅橡膠耐高低溫密封條，減緩低溫工況結露；底部承重腳輪 + 固定支撐，方便移位與定位。
