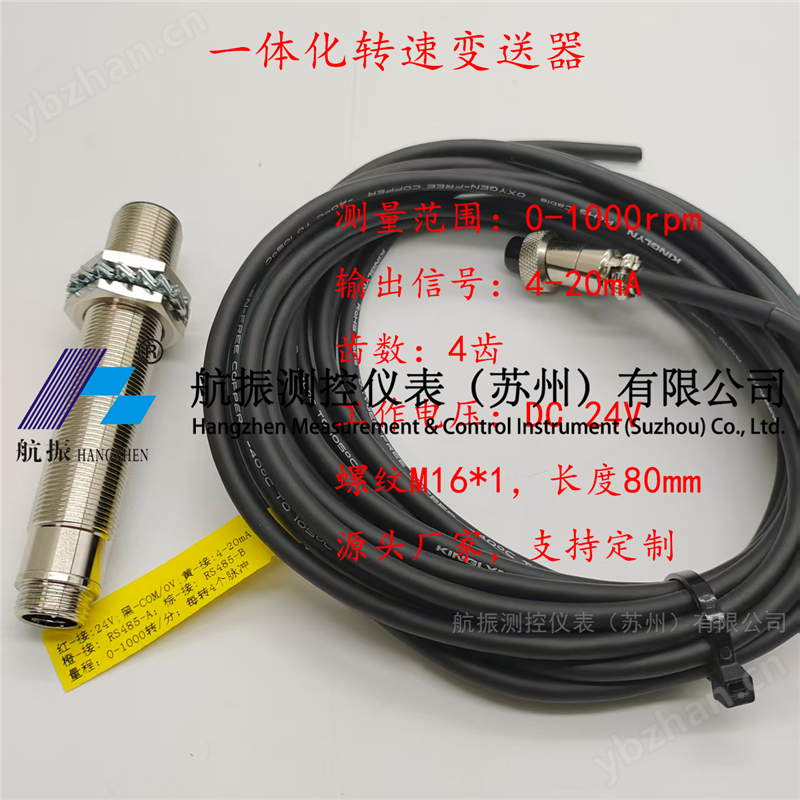

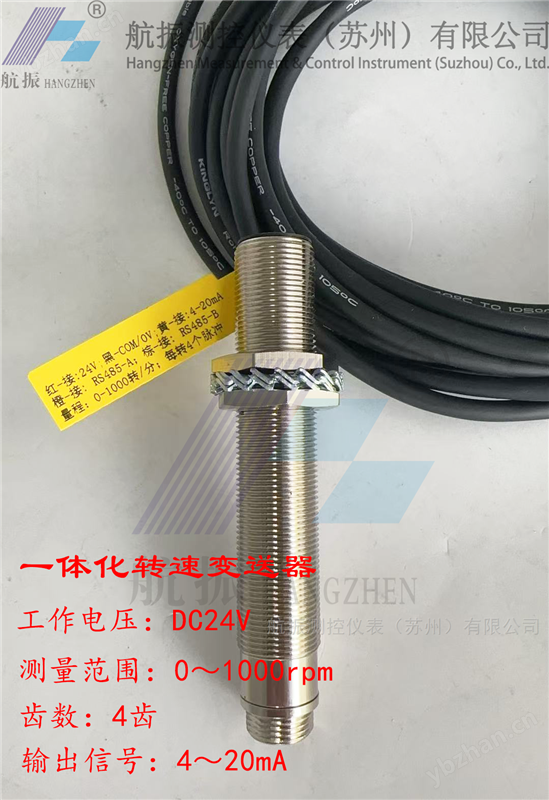

HT-1一體化轉速變送器
產品概述
HT-1一體化轉速變送器是航振測控專為工業旋轉設備開發的霍爾式非接觸測速變送一體機，集傳感、放大、整形、變送于一體，直接輸出4-20mA標準電流信號，可接入PLC、DCS、二次儀表，實現轉速實時監測、故障預警與聯鎖保護。適用于電力、石化、冶金、礦山、水處理等行業的風機、水泵、減速機、汽輪機、電機等旋轉機械。
核心優勢
一體化設計，免配變送器：探頭內置信號處理與變送電路，一線到位，減少中間環節與故障點。
霍爾非接觸測量：感應齒輪/鍵槽導磁體，無磨損、壽命長、可靠性高。
寬量程、高精度：0～10000 r/min全覆蓋，精度≤±0.1%，低速/高速均穩定。
標準信號輸出：4-20mA直接變送，抗干擾、遠傳可達2000m。
工業級防護：304不銹鋼外殼，IP65，防水防油防塵，適應惡劣工況。
安裝簡便靈活：M16×1標準螺紋，間隙0.5～5mm，支架/法蘭均可固定。
工作原理
當旋轉部件（齒輪、鍵槽等）隨軸轉動時，霍爾元件感應導磁體引起的磁場變化，將其轉換成電脈沖信號；經內部放大、整形、單片機運算與V/I轉換，輸出與轉速成正比的4-20mA電流信號。轉速計算公式：n = 60f / z（n=轉速r/min；f=脈沖頻率Hz；z=觸發齒數）。
技術參數
項目 | 參數 |
|---|---|
型號 | HT-1 |
測量原理 | 霍爾效應（非接觸） |
轉速范圍 | 0～10000 r/min（默認4齒，可定制） |
測量精度 | ≤±0.1% F·S |
輸出信號 | 4～20mA DC（負載 ≤500Ω） |
供電電源 | DC 24V±10% |
工作溫度 | -30℃～+80℃ |
外殼材質 | 304 不銹鋼 |
防護等級 | IP65 |
安裝螺紋 | M16×1 |
安裝間隙 | 0.5～5mm |
電纜規格 | 3芯屏蔽（可選航插） |
電纜長度 | 標配 3m（可定制） |
應用場景
電力：汽輪機、磨煤機、引風機、送風機
石化：泵組、壓縮機、攪拌器、輸送滾筒
冶金：軋機、電機、減速機、滾筒
礦山：破碎機、提升機、皮帶機
水處理：曝氣風機、水泵、攪拌機
訂貨信息
型號：HT-1
輸出：4-20mA
供電：DC24V
安裝：M16×1 螺紋
電纜長度：3m（默認）/定制
觸發齒數：4齒（默認）/定制
關于我們
航振測控儀表（蘇州）有限公司，專注工業測控儀表研發、生產與銷售，提供轉速、振動、溫度、油位等監測產品與系統解決方案，服務全球工業用戶，助力安全生產與高效運維。
