三坐標測量儀（Coordinate Measuring Machine, CMM） 是一種高精度的工業測量設備，通過在三維空間（X、Y、Z軸）內獲取工件表面的離散點坐標，來計算和評估其幾何尺寸、形狀和位置公差。
尺寸測量：精確測量直徑、長度等，結果比傳統的卡尺更科學準確。
形狀檢測：評估直線度、平面度、圓度、圓柱度等。
位置公差檢測：計算位置度、同軸度、垂直度、跳動等復雜公差。
輪廓與曲面測量：結合CAD模型，對不規則曲面進行比對分析。
逆向工程：掃描實物生成點云數據，用于重建三維模型。
市面上的坐標測量儀類型多樣，主要可根據結構、測量方式和使用場景來區分。
主要分類與對比
下表整理了常見的幾種坐標測量儀類型及其特點：
| 類型 | 結構特點/原理 | 優點 | 缺點 | 典型應用 |
|---|---|---|---|---|

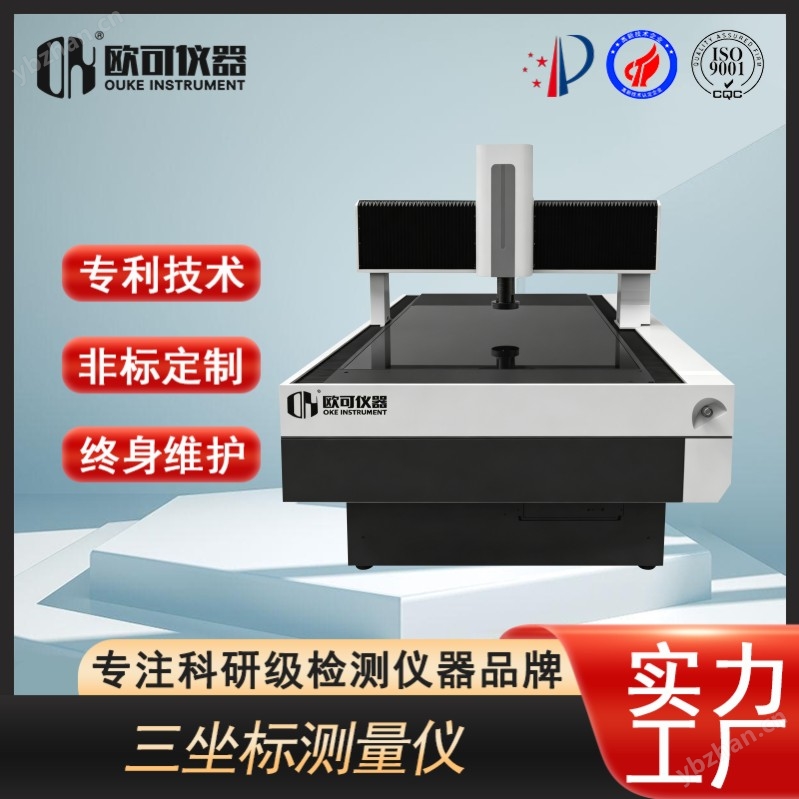

| 橋式 | 檢測頭在移動的橫梁（橋架）上運動 | 精度高，結構剛性好，性能穩定 | 價格昂貴，體積固定，需恒溫實驗室，缺乏便攜性 | 精密機加工件、模具、中小型高公差部件的計量室檢測 |
| 龍門式 | 類似橋式，但通常為大型落地式結構 | 測量范圍大，適合檢測重型或超大型工件，精度高 | 價格昂貴，占地空間大，對地基和環境有嚴格要求 | 航空航天大型結構件、汽車車身、重型機械部件 |
| 懸臂式 | 檢測頭懸掛于單側支撐的懸臂上 | 工作面三面開放，裝卸工件方便，視野開闊 | 懸臂結構剛性相對較弱，精度受延伸長度影響 | 中型工件檢測，尤其適合需要頻繁上下料的場合 |
| 水平臂式 | 測頭安裝在水平方向的臂上 | 特別適合測量長而薄的物體（如鈑金件），安裝快捷 | 精度相對橋式較低 | 汽車鈑金覆蓋件、白車身檢測 |
| 便攜式/關節臂 | 多關節的鉸接臂，模仿人體手臂 | 高度便攜，可帶到車間現場或工件旁測量，柔性好 | 精度比橋式略低，操作依賴人員技巧 | 大型裝配體現場檢測、在機測量、模具修復 |
| 光學/非接觸式 | 使用激光、攝像頭等光學原理捕捉點云 | 測量速度極快，無需接觸軟/脆/薄工件，便攜性強 | 精度在某些應用場景下略低于接觸式，對表面反光敏感 | 復雜曲面快速掃描、逆向工程、鈑金件、電子元器件 |
此外，根據運作方式，還可分為手動（操作員手動控制）和CNC（計算機數控自動測量）兩種。
應用領域
坐標測量儀是現代制造業中可或缺的質量控制工具，廣泛應用于：
機械與模具制造：檢測箱體、齒輪、凸輪、葉片的尺寸精度，進行模具的驗收和修復。
汽車工業：確保發動機零部件、車身鈑金件及內飾件的裝配精度。
航空航天：對復雜、高價值的航空部件進行嚴格的公差檢測。
電子與醫療：測量高精密的元器件和微小復雜的醫療器械。
如何選擇？
三坐標測量儀選擇測量儀時，需要考慮以下幾個核心因素：
精度要求：對精度有致要求（如計量室標準），選橋式；若現場快速檢測為主，便攜式或光學更合適。
工件特性：大型重型工件選龍門式；鈑金件考慮水平臂式；柔軟或復雜曲面工件建議光學式。
使用環境：高精度設備需在恒溫恒濕的實驗室環境；車間現場宜選用抗干擾能力強的便攜式設備。
效率與成本：光學式測量速度快，適合批量快速掃描；CNC自動化程度高，能減少人工成本
