進口氣動法蘭球閥描述--
RETZ氣動法蘭球閥采用高精度氣動執行器及精鑄球閥組成,可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作實現遠程控制，并送出二對無源觸點信號指示閥門的開關。
氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合,廣泛應用于天然氣、油品、化工、教學設備、輕工、高壓設備、制藥、造紙、礦業、印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等工業自動控制系統中，作遠距離集中控制或就地控制。
進口氣動法蘭球閥氣缸形式--
作用方式:雙作用式和單作用式
控作方式:開關型或調節型
氣動執行器有雙作用式和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；
大口徑閥門采用拔叉式結構傳動，結構合理，輸出扭矩大，有雙作用式和單作用（彈簧復位）；
進口氣動法蘭球閥性能規范--
| 公稱通徑DN(mm) | DN15-500 | |||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
| 密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| 低壓氣密試驗 | 0.5～0.7 | |||||
| 適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||
進口氣動法蘭球閥產品特點--
1.流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2.止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3.閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4.閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5.由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6.下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
進口氣動法蘭球閥技術參數--
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 允許壓差(MPa) | ≤公稱壓力 | |||||||||||
| 閥體形式 | 兩段式/三段式鑄造/鍛造球閥 | |||||||||||
| 連接形式 | 法蘭式、 | |||||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 流量特性 | 近似快開型 | |||||||||||
| 動作范圍 | 0～90° | |||||||||||
| 泄露量Q | 小于額定KV0.01% | |||||||||||
| 可調范圍 | 250：1 | 350：1 | ||||||||||
| 配置執行機構 | 可配AT、AR、AW系列氣動執行機構 | |||||||||||
| 控制方式 | 開關型(開關兩位控制)、調節型(4～20mA控制) | |||||||||||
進口氣動法蘭球閥執行器參數--
| 執行器型號 | AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
進口氣動法蘭球閥附件功能--
1.回訊器：亦稱限位開關，反饋開關信號(反饋是否開到位或關到位),普通型或防爆型;
2.電磁閥：雙作用選二位五通、單作用選二位三通(普通型或防爆型)
3.氣源處理三聯件：過濾器、減壓閥、油霧分離器,可氣源起穩壓、過濾作用(普通型或防爆型)
4.電-氣定位器：輸入4～20mA信號,實現閥門調節功能;
5.手輪機構：在氣源故障或停電情況下，轉動手輪機構，可實現手動開、關閥;
進口氣動法蘭球閥零件材料--
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) | |||
| 填料 | V型PTFE四氟填料、柔性石 | |||

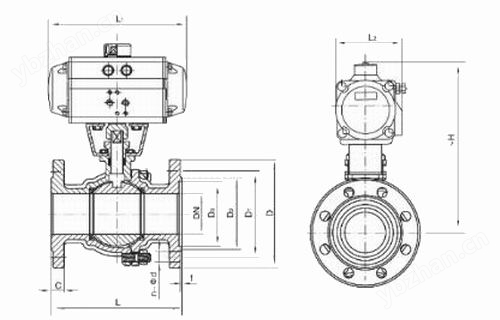

進口氣動法蘭球閥外形尺寸--
