 | 工作原理 當順時針旋轉手輪時，通過螺紋旋轉閥桿，使針閥閥芯慢慢壓向閥座端面，使之壓緊密封，達到關閉功能，當逆時針轉動手輪時，閥芯慢慢遠離閥座，達到開啟目的。安裝時注意流體按閥門箭頭指示方向安裝。 別名 內螺紋截止閥，內絲針型閥，內絲針閥，內螺紋針型閥，碳鋼針型閥，不銹鋼針型閥，304內螺紋針閥，316內螺紋截止閥，不銹鋼針形閥，內螺紋針形閥，不銹鋼儀表閥，不銹鋼儀表閥門，不銹鋼針閥，不銹鋼壓力表閥門，內絲壓力表閥，內絲壓力表針閥，壓力表開關閥，壓力表截止閥，螺紋式針閥，內螺紋儀表閥，儀表絲扣針閥。 |
優點
1安裝方便，折裝方便，只要擰開兩邊的螺紋，可以安裝和拆裝；
2耐壓高，耐溫高各種場合的壓力都可以滿足要求；
3耐腐蝕性能好，304和316材質是一種耐腐蝕性能好的材料；
4密封材料有四氟密封,紫銅密封,硬質合金密封,可以根據不同的壓力,不同的溫度,采用特殊的結構和相應的密封,試壓采用工作壓力的1.5倍試壓,確保閥門在工作壓力的狀態下不會發生泄漏,同時保證在相應的溫度下,密封不會發生變形和不嚴的現像。
應用規范
1、設計制造：GB/T 12224-1989 JB/T 7747-1995
2、連接形式：內螺紋連接；承插焊連接
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
性能規范 單位：MPa
實驗項目 | 壓力值 |
公稱壓力 | 32 |
殼體實驗 | 48 |
密封試驗 | 35.2 |
氣壓試驗 | 19.2 |
適用溫度 | ≤425℃ |
適用介質 | 水、蒸汽、油品等 |
主要零件材料
型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
J13H-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
J13H-320P | SS304 | SS304 | SS304 | SS304 |

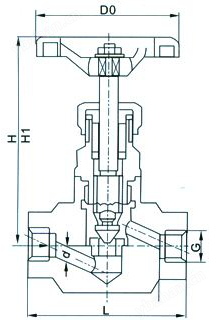

主要外形尺寸
規格 | G | L | H | Do | 重量 |
DN6 | 1/4 | 60 | 90 | 63 | 0.65 |
DN10 | 3/8 | 60 | 92 | 63 | 0.65 |
DN15 | 1/2 | 65 | 98 | 63 | 0.8 |
DN20 | 3/4 | 80 | 110 | 78 | 1.0 |
DN25 | 1″ | 90 | 125 | 100 | 1.8 |
DN32 | 11/2 | 128 | 180 | 140 | 5.0 |
