上海傲創閥門有限責任公司創建于90年代初,現已成為集研發，設計，制造，銷售，服務于一體的大型公司。

公司擁有加工中心，數控車床，超大型立車和大型鏜床等*加工與檢測設備200多臺,主要生產產品有閘閥，球閥，截止閥，蝶閥，疏水閥，針型閥，排氣閥，安全閥，減壓閥，過濾器，高壓閥門等,產品引進吸收*進技術,通過有關科研院校合作建立cad研發和閥門研究中心及閥門性能測試中心。廣泛用于電力，石油，石化，化工，水利，建站，市政，船舶等行業。

傲創閥門以質量為根本,以誠信為宗旨,合理的價位為取向,滿足市場與客戶的需求。

點擊展示更多內容

產品簡介在線詢價

四大優勢 1、質量可靠。2、價格合理。 3、交貨快捷。4、售后*。 · 閥門類型：根據管路系統設計的需要等因素決定采用何種閥門。 · 驅動方式：根據操作要求如手動、氣動、電動、液動、自動等。 · 連接形式：根據連接要求如法蘭、螺紋、對夾、焊接、卡箍等。 ......

Q611F氣動內螺紋球閥產品詳情

四大優勢
1、質量可靠。2、價格合理。 3、交貨快捷。4、售后*。

· 閥門類型：根據管路系統設計的需要等因素決定采用何種閥門。
· 驅動方式：根據操作要求如手動、氣動、電動、液動、自動等。
· 連接形式：根據連接要求如法蘭、螺紋、對夾、焊接、卡箍等。
· 制造標準：設計標準有:GB.JB.HG.API.ANSI.DIN.JIS.JPI.BS等。
· 閥體材料：銅.鑄鐵.鑄鋼.WCB.WC6.WC9.20#.25#.鍛鋼A105.F11
· 碳鋼F22.不銹鋼.304.304L.316.316L.鉻鉬鋼.低溫鋼.鈦合金鋼等。

專業服務
提供全套工程閥門解決方案，售前、售中、售后專業服務-傲創閥門與您一路同行攜手未來。

產品詳情:

氣動內螺紋球閥產品簡介
上海傲創閥門產品氣動內螺紋球閥是由雙（單）作用氣動活塞式執行器和內螺紋球閥組成。其閥體可分為整體式、二片式、三片式。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。

當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟?；匦牌餍盘?hào)燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。定位器可調節閥門管道流量。

氣動內螺紋球閥主要技術參數

閥體形式	內螺紋精鑄閥體
公稱通徑	DN6～100mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
連接形式	管螺紋(G)、錐螺紋(NPT)
閥蓋形式	一體式
壓蓋型式	壓帽擰緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥芯形式	O型球型閥芯
流量特性	快開特性

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

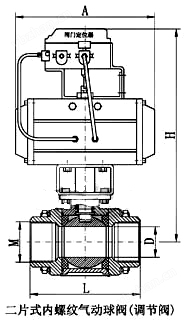

氣動內螺紋球閥主要閥體結構圖


三片式氣動球閥(閥體)	二片式氣動球閥(閥體)

氣動內螺紋球閥主要性能參數

公稱通徑DN(mm)	6	8	10	15	20	25	32	40	50	65	80	100
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%

試驗壓力(Mpa)	公稱壓力(Mpa)					壓力級(class)			JIS(K)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

氣動內螺紋球閥主要外形及連接尺寸

公稱通徑		內螺紋連接
mm	inch	D	L	H	G	A
10	3/8	10	60	157	3/8″	140
15	1/2	15	75	168	1/2″	140
20	3/4	20	80	170	3/4″	140
25	1	25	90	180	1″	140
32	11/4	32	110	185	11/4″	164
40	11/2	38	125	200	11/2″	164
50	2	50	144	210	2″	190
65	21/2	64	186	230	21/2″	210
80	3	78	206	250	3″	247
100	4	98	240	270	4″	247

注：以上參數均以國標PN1.6MPa為準，

關鍵詞：標準 氣動執行器調節閥執行機構 電磁閥
