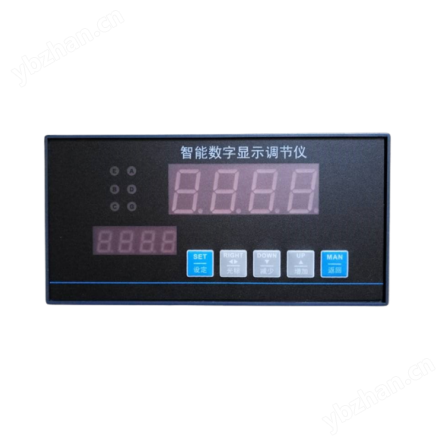

智能數字顯示調節儀采用專用的集成儀表芯片，測量輸入及變送輸出采用數字校正及自校準技術，測量精確穩定，消除了溫漂和時漂引起的測量誤差。本系列儀表采用了表面貼裝工藝，并設計了多重保護和隔離設計，并通過 EMC 電磁兼容性測試，抗干擾能力強、可靠性高，具有很高的性價比。
智能數字顯示調節儀具有多類型輸入可編程功能，一臺儀表可以配接不同的輸入信號（熱電偶/熱電阻/線性電壓/線性電流/線性電阻/頻率等）, 同時顯示量程、報警控制等可由用戶現場設置，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、調節、報警控制、數據采集和記錄，其適用范圍非常廣泛。
智能數字顯示調節儀四位 LED 顯示測量值（PV）和設定值（SV），還具有零點和滿度修正、冷端補償、數字濾波、通訊接口、4 種報警方式，可選配 1～4 個繼電器報警輸出，還可選配變送輸出，或標準通訊接口（RS485 或 RS232C）輸出等。
智能數字顯示調節儀表性能特點
1、 專用的集成儀表芯片，具備更為可靠的抗干擾性及穩定性。
2、 信號輸入，通過菜單設置即可配接常用熱工信號。
3、 可在線修改顯示量程、變送輸出范圍、報警值及報警方式。
4、 軟、硬件結合的抗干擾模式，有效抑制現場干擾信號。
5、 數字化校準技術，無電位器等可調部件。
6、 熱電偶冷端溫度及熱電阻引線電阻自動補償。
7、 可對外接的二、三線制變送器提供配電功能。
8、 具備光電隔離的變送輸出功能。
9、 具備光柱模擬顯示功能。
10、 具備 RS232 或 RS485 通訊功能，與上位機連接可構成數據采集系統及控制系統。
技術指標
1、 顯示方式：雙排四位 LED 顯示測量值
2、 顯示范圍：-1999～9999。
3、 測量準確度：±0.2%FS±1 字或 0.5%FS±1 字；±0.1%FS±1 字（需特殊訂制）。
4、 分 辨 率：末位一個字。
5、 輸入信號：
熱 電 偶: K、E、S、B、J、T、R、N；冷端溫度自動補償范圍 0～50℃，補償準確度±1℃。
熱 電 阻：Pt100、Cu100、Cu50、BA2、BA1；引線電阻補償范圍≤15Ω。
直流電壓：0～20mV、0～75mV、0～200mV、0～5V、1～5V；0～10V（訂貨時需指定，與其他信號不兼容）。
直流電流：0～10mA、0～20mA、4～20mA 。
線性電阻：0～400Ω（遠傳壓力表）。
頻 率：0.1Hz-10KHz。（該功能需單獨指定，與其它信號不兼容輸入）。
6、 變送輸出準確度：同測量準確度。
7、 模擬輸入阻抗：電流信號 Ri=100Ω；電壓信號 Ri=500KΩ。
8、 模擬輸出負載能力：
電流信號：4～20mA 輸出時 Ro≤750Ω；0～10mA 輸出時 Ro≤1.5KΩ。
電壓信號：要求外接儀表的輸入阻抗 Ri≥250KΩ，否則不保證連接外部儀表后的輸出準確度。
9、 配電輸出：DC24±2V 30mA。
10、 報警方式：1-4 路報警控制，LED 指示。
11、 報警精度：±1 字。
12、 保護方式：輸入回路斷線、輸入信號超/欠量程報警。
13、 通訊方式：RS232 或 RS485 。
14、 通訊距離：1km。
15、 設定方式：面板輕觸式按鍵數字設定，設定值斷電保存。
16、 使用環境溫度：-10～55℃；環境濕度：10～90%RH。
17、 耐壓強度: 輸入/輸出/電源/通訊 ≥1000V.AC 1 分鐘。
18、 絕緣阻抗: 輸入/輸出/電源/通訊 ≥100MΩ。
電 源：默認 220VAC/50HZ 交流電源供電
22、 功 耗：<5W。
智能數字儀表的校準
警告:儀表出廠前已用精密儀器進行嚴格的校驗,一般情況下不要進入，嚴禁隨意按鍵進行此項操作, 否則將影響儀表的工作準確度甚至無法正常工作。僅當儀表多年使用后由于零件老化,示值產生不可逆轉的漂移且超出精度范圍或改變標準信號型儀表的輸入信號類型且具備符合檢定規范所要求的準確度的標準器時,才能進行本項操作。
1、輸入信號校準（零點，滿意）：
1.1 將 SEL 設置為 159，按 SET 鍵后即進入輸入校準菜單，按[表六]的說明按 SET 鍵，MAN 鍵選擇需要校準的類型的菜單。
1.2 根據需校準信號類別，在對應接線端子上接入不低于 0.05 級的信號源，信號標準值見[表五]。
1.3 將輸入信號調至零點標準值，按一次△鍵即開始自動校準，待顯示值穩定后或誤差在 0.05％范圍內時，按 SET 鍵自動保存零點校準數據；
將輸入信號調至滿度標準值。再按一次△鍵即開始自動校準，待顯示值穩定后，按 SET 鍵自動保存滿度校準數據；伺候可調節信號源大小、觀察顯示值是否隨信號源大小同步并成線性變化。以判斷對標準值的校準是否成功。
1.4 如校準不成功可重復步驟 3，并檢查相應接線和校準步驟。如校準成功，可按 SET 鍵進入其它項校準類型的菜單，重復步驟 2。注：以上步驟適用 E0、E2、E3、E5、E7、E9 菜單類型的校準，對于 E1 菜單即冷端溫度的校準，請注意，在步驟 3 中按一次 △ 鍵開始校準后，稍等幾秒后，會開始自動檢測并顯示當前的環境溫度，此時需人工從標準測溫器上讀取室溫值，如同儀表所顯示的值有誤差則手動輸入標準值，再按 SET 鍵確認后即可。
