三軸振動試驗臺是一種能夠在同一時間、在三個相互垂直的方向（X軸、Y軸、Z軸）上，對試件施加精確可控的振動激勵的測試系統。其目標是更真實地模擬產品在運輸、使用或工作環境中實際經受的多方向復合振動環境。
與傳統單軸/雙軸振動臺的對比
| 特性 | 傳統單軸/雙軸振動臺 | 振動試驗臺 |
|---|---|---|
| 激勵方向 | 一次只能在一個或兩個方向測試，需多次更換安裝方向。 | 同時進行三個方向的振動，試件只需一次安裝。 |
| 測試效率 | 低，更換方向耗時，且安裝狀態改變可能影響結果。 | 高，節省大量時間與人力。 |
| 模擬真實性 | 較差，真實環境的振動來自多個方向，順序測試無法模擬相互耦合效應。 | 好，能真實再現多軸同步的復合應力狀態。 |
| 測試一致性 | 差，不同方向的測試由于安裝狀態不同，結果可比性受限。 | 好，試件始終處于同一基準狀態。 |
| 主要缺點 | 效率低，模擬失真。 | 結構復雜，成本高昂，控制技術難度大。 |
主要工作原理與結構類型
-
液壓驅動式
-
特點：推力大，位移行程長，尤其擅長大負載、大位移、低頻測試（如汽車運輸、重型設備模擬）。高頻性能相對較弱，系統復雜，需要配套的液壓源。
-
原理：使用多個大功率伺服液壓作動筒，分別推動一個動平臺在三個平動自由度上運動。試件安裝在動平臺（即臺面）上。
-
-

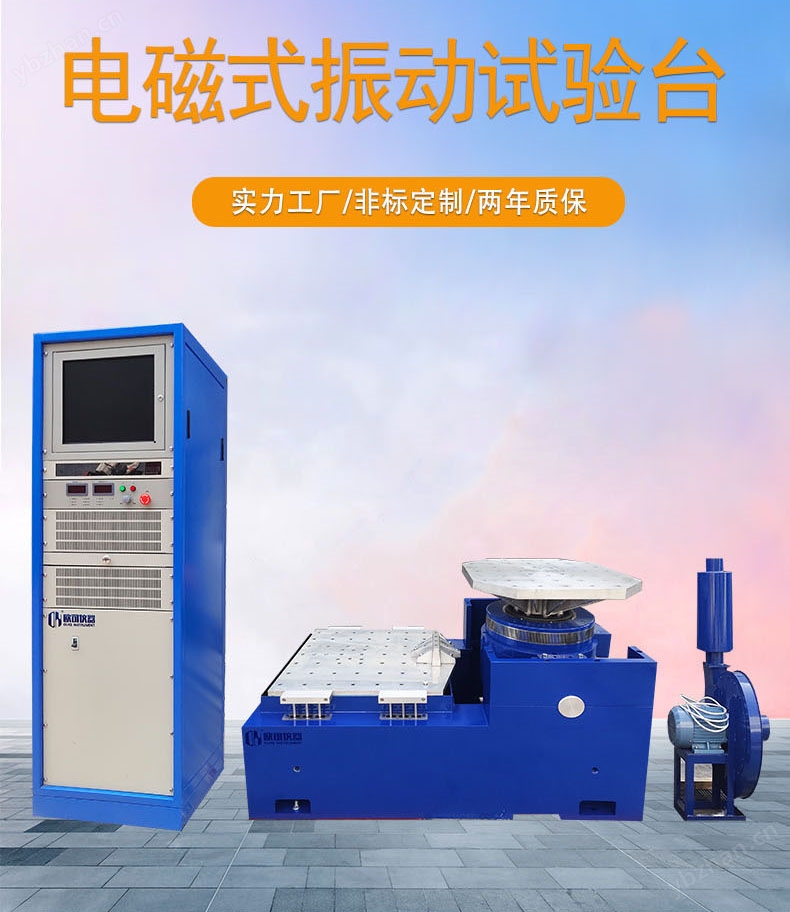

電動式
-
特點：頻率范圍寬（可達數千Hz），波形好，控制精度高，適用于高頻、高精度、電子產品的測試。但推力相對較小，行程短。
-
原理：采用三個獨立的電磁振動器（勵磁式或永磁式），通過精巧的機械解耦結構（如柔性鉸鏈、連桿機構）連接，共同驅動一個臺面，實現三軸運動。
-
核心系統組成
-
振動臺本體：包括臺面、作動器（電動或液壓）、機械解耦結構。
-
功率放大器：為作動器提供驅動能量（電液伺服閥或電動功放）。
-
控制系統：系統的“大腦”，核心是多通道數字控制器。它能：
-
數據采集：實時監測各方向的響應信號（通過控制加速度計）。
-
控制策略：實現多軸同步控制，確保各軸按設定的譜圖（正弦、隨機、沖擊、路譜）精確輸出，并處理軸間的耦合干擾。
-
-
冷卻系統：消散作動器與功放產生的巨大熱量。
-
測試夾具：將試件牢固連接到臺面的過渡裝置，其設計至關重要，需保證剛度并盡量輕量化。
核心應用領域
-
航空航天：衛星、火箭部件、機載設備在發射和飛行中的多軸振動環境模擬。
-
汽車工業：整車、發動機、零部件在道路行駛（路譜試驗）和運輸過程中的測試。
-
電子設備、裝甲車輛在復雜戰場環境下的可靠性驗證。
-
電子產品：手機、筆記本電腦、精密電路板在運輸和使用中的抗振性測試。
-
包裝運輸：評估產品及其包裝在物流過程中承受多方向振動的能力。
關鍵優勢
-
測試真實性高：同步多軸激勵能更準確地激發產品的真實失效模式。
-
測試效率革命性提升：一次安裝完成全方向測試，時間可縮短60%-80%。
-
數據一致性好：避免了因重復安裝帶來的誤差。
-
激發復雜應力狀態：能更好地發現單軸測試中無法暴露的潛在缺陷，如螺絲松動、焊接點疲勞、部件相互干涉等。
挑戰與考量
-
高昂的成本：初置成本和維護成本遠高于單軸臺。
-
復雜的控制技術：需要進的算法來解耦各軸間的動力學耦合，確保控制精度。
-
夾具設計難度大：夾具必須在三個方向上都具有很高的剛度，且要輕量化，設計挑戰大。
-
系統復雜性：對操作和維護人員的技術要求更高。
發展趨勢
-
更高的性能：更寬的頻率范圍，更大的推力和位移。
-
更智能的控制：基于模型的控制、自適應控制、與數字孿生技術結合。
-
多環境綜合：與溫度、濕度、海拔等環境因素集成，構成更復雜的綜合環境試驗系統。
三軸振動試驗臺是可靠性工程和品質驗證領域的設備。它通過同時、多向的振動激勵，極大地提高了測試的真實性和效率，已成為航空航天、汽車、精密電子等行業進行嚴苛環境可靠性驗證的選工具。選擇時需綜合考慮測試需求（頻率、推力、位移）、成本預算和技術支持能力。
