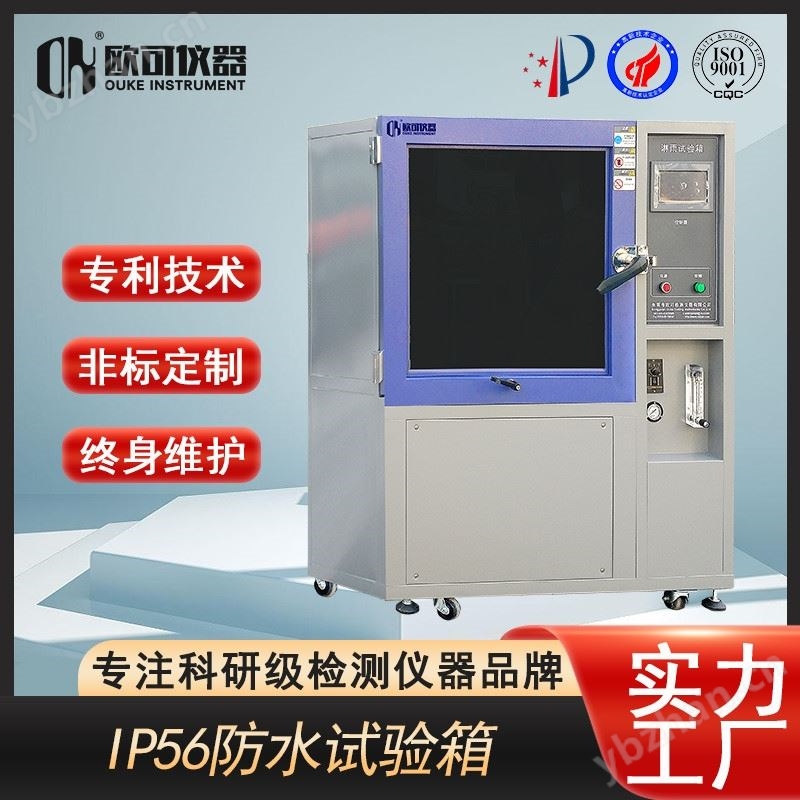

防水等級試驗箱是用于驗證產品外殼防水性能的專業設備，依據 IEC 60529、GB/T 4208 等標準，模擬從垂直滴水到高壓高溫噴射等各種水環境。根據不同的IP等級，試驗箱在結構和功能上有很大差異。
1. 核心防水等級與對應設備類型
根據產品的防水要求，可選擇以下不同類型的試驗箱：
| 防護等級 | 試驗方法 | 設備類型與關鍵參數 | 典型應用場景 |
|---|---|---|---|
| IPX1-2 | 垂直滴水、傾斜15°滴水 | 滴水試驗箱 • 滴水孔間距：20mm × 20mm • 滴水孔徑：Φ0.4mm • 流量：IPX1=1mm/min, IPX2=3mm/min | 適用于日常防滴落產品，如屋檐燈、戶內開關。 |
| IPX3-4 | 擺管淋水、濺水 | 擺管淋雨試驗箱 • 擺管半徑：200mm/400mm/600mm/800mm • 擺管角度：IPX3約120°，IPX4約180°或350° • 水壓：50-100kPa | 適用于戶外燈具、家電、汽車配件等承受自然降雨或濺水的設備。 |
| IPX5-6 | 噴水、強烈噴水 | 噴水試驗箱 • 噴嘴直徑：IPX5=Φ6.3mm，IPX6=Φ12.5mm • 流量：IPX5=12.5L/min，IPX6=100L/min • 噴水距離：2.5-3米 | 適用于海邊、船上或大暴雨環境下的設備，如車燈、戶外機柜。 |
| IPX7-8 | 短時浸水、持續潛水 | 浸水試驗箱 • IPX7：頂部距水面至少0.15m，底部至少1m，持續30min • IPX8：需模擬特定水深壓力，由供需雙方商定 | 適用于潛水燈、手表、水下傳感器等需全浸沒的產品。 |
| IPX9K | 高壓/蒸汽噴射清洗 | 高壓噴淋試驗箱 • 水壓：8000-10000 kPa • 水溫：80±5°C • 噴射角度：0°, 30°, 60°, 90° | 適用于需經受高壓清洗的場合，如工程機械、重型車輛零部件。 |
2. 組合式試驗箱：多合一解決方案
為了節省空間和成本，許多廠商提供組合式防水試驗箱，將多個測試功能集成于一臺設備中：
IPX1-6 綜合箱：在一臺設備中集成了滴水盤、擺管和噴水系統，可完成從IPX1到IPX6的測試。
IPX1-4 + IPX5-6 組合箱：這類設備通常共用一個試驗箱體和一個轉臺，通過切換水路和噴嘴來實現不同等級的測試。
3. 選購時需要關注的核心特性
防水等級試驗箱在選購時，除了明確所需IP等級外，還應關注以下特性以確保測試的準確性和便捷性：
材質與耐用性：內膽及所有涉水部件應選用SUS304不銹鋼，外殼多采用優質鋼板噴塑處理，以確保長期耐腐蝕、不生銹。
控制系統：
觸摸屏與PLC控制：目前主流配置，可以一鍵選擇標準測試程序，精確控制擺管角度、轉速和測試時間，并支持自定義測試。
流量與壓力控制：配置高精度的電子流量計或機械式流量計，部分設備配有變頻調速器以精確控制水流。
輔助功能：
防堵塞設計：滴水試驗箱應配備壓縮空氣風干功能，防止殘留水垢堵塞Φ0.4mm的微小針孔。
觀察便利性：箱門應配備大面積鋼化玻璃觀察窗和LED照明燈，便于實時監控測試狀態。
樣品供電：內部應集成AC220V/10A樣品電源插座，并支持正反轉功能，防止樣品通電測試時電纜纏繞。
樣品轉臺：轉臺直徑和承重需滿足樣品尺寸要求，應具備轉速可調功能，部分IPX2測試還需轉臺具備0°或15°傾斜功能。
4. 涉及的主要標準
國際標準：IEC 60529（外殼防護等級）
中國國家標準：GB/T 4208（外殼防護等級IP代碼）
行業標準：ISO 20653（道路車輛）、GB/T 7000.1（燈具）
